Использование системы CASE Studio для проектирования концептуальной и физической моделей базы данных

CASE Studio является профессиональным инструментом проектирования баз данных. Система предназначена для визуального создания и модификации диаграмм "сущность-связь" (ERD) и диаграмм потоков данных (DFD). Уровень представления ER-диаграмм может быть различен: от простейшего вида (имена сущностей и связи между ними) и до полной физической модели для выбранной СУБД. Сложные модели данных могут быть разбиты на отдельные логические фрагменты - субмодели.

Для разработанных диаграмм далее может быть сгенерирован программный код для создания таблиц, индексов, связей, хранимых процедур, пользователей и других компонентов различных СУБД (см. табл. 3.7.). Кроме того, предусмотрена возможность генерации ER-диаграмм для существующей базы данных (Reverse Engineering) с использованием для связи с БД прямого соединения, ODBC или ADO-драйверов.

При создании новой модели данных следует задать, для какой СУБД она проектируется, т.к. CASE Studio имеет возможность построения полной физической модели базы данных с использованием индивидуальных свойств каждой БД - типы и свойства атрибутов (стандартные БД и пользователя), возможности описания ключей (первичные и внешние), связей, условий соблюдения ссылочной целостности, пользователей и их групп (ролей); возможности написания хранимых процедур и пр. В последующем можно будет выполнить конверсию физической модели для другой СУБД (меню Model - Database Convertion) с сохранением в виде копии.

Создание новой модели может начинаться с задания только имен сущностей и связей между ними, как показано на рис. 3.2, который соответствует описанному выше примеру. Связи (неидентифицирующего типа) следует создавать в направлении от предполагаемого первичного ключа к внешнему. Для всех связей в модели заданы условия соблюдения ссылочной целостности: каскадные изменения при изменении и удалении данных в главной таблице и контроль с запретом неверного ввода (restrict) в операциях обновления и добавления данных в дочерних таблицах (см. рис. 3.3).

увеличить изображение

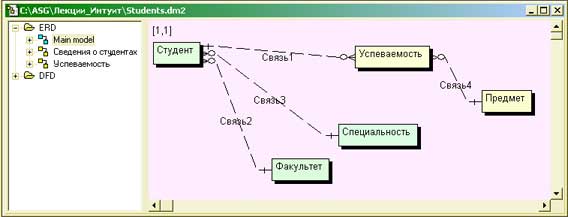

Рис. 3.2. Простейший вид ER-диаграммы в системе CASE Studio

Далее для каждой сущности в окне свойств (рис. рис. 3.4) можно задать название соответствующей ей таблицы в физической модели, названия атрибутов концептуальной модели и полей физической модели с указанием их типа, размера, с заданием ключей, надписей (Notes), описаний и пр. Следует отметить, что для описания полей физической модели необходимо знать типы данных той СУБД, для которой она разрабатывается. В последующем будут разобраны типы данных полей в системах Visual FoxPro, Microsoft Access и Microsoft SQL Server.

Рис. 3.3. Окно описания свойств связи

Рис. 3.4. Окно описания свойств сущности и таблицы

После описания всех атрибутов и полей может быть использована различная детализация показа концептуальной (в меню View - Display Level, см. рис. 3.5) и физической (в меню View нужно поставить галочку у позиции Physical View) моделей.

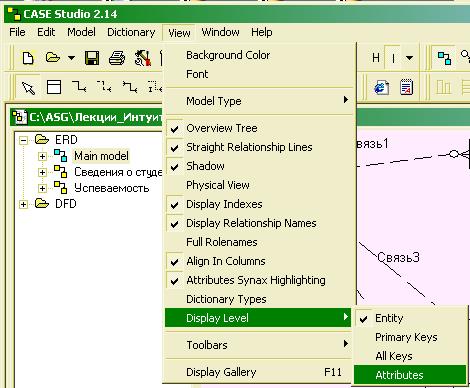

Рис. 3.5. Меню задания режима показа модели

На рис. 3.6 показана концептуальная модель для описанного выше примера, на рис. рис. 3.7 - физическая модель для СУБД Oracle 9i.

увеличить изображение

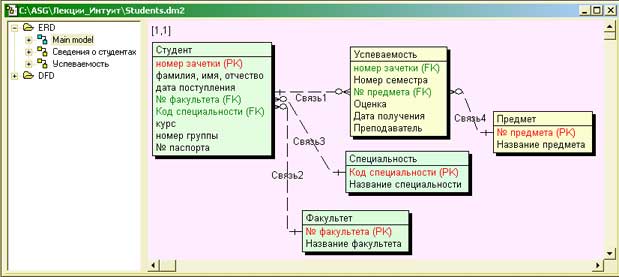

Рис. 3.6. Концептуальная модель базы данных

увеличить изображение
Рис. 3.7. Физическая модель базы данных

Далее можно описать права групп пользователей и права отдельных пользователей (меню системы пункт Model - Users Roles и Model - Users), если эту информацию нужно использовать при создании базы данных.

На основе описания физической модели был сгенерирован текст программ для создания базы данных в СУБД Oracle (в меню системы пункт Model - Script Generation) и, после конвертации модели, - для Microsoft Access.

Сгенерированная Case Studio SQL-программа создания таблиц базы данных для сервера Oracle

Сгенерированная Case Studio программа создания таблиц базы данных для СУБД Access
