Эксперимент 1. Исследование каскада с общим эмиттером в области малого сигнала

Порядок проведения экспериментов

а) Построить схему, изображенную на рисунке 5.4 (с10_010). Установочные параметры приборов также должны соответствовать изображению.

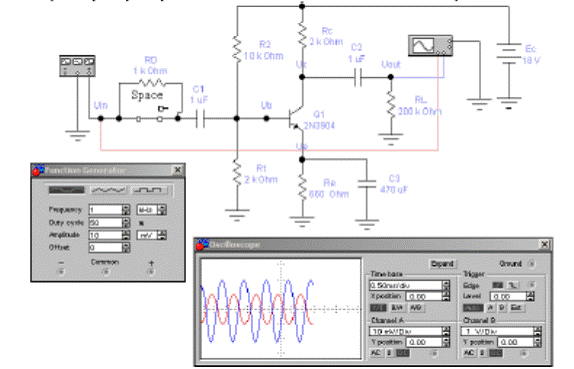

Рисунок 5.4 – Схема исследования каскада ОЭ

б) Включить схему. Для установившегося режима в раздел "Результаты экспериментов" записать результаты измерений амплитуд входного и выходного напряжений, разности фаз входного и выходного синусоидальных сигналов. По результатам измерений амплитуд входного и выходного синусоидальных напряжений, вычислить коэффициент усиления усилителя по напряжению. Результат записать в раздел "Результаты экспериментов".

в) Для схемы на рисунке определить ток эмиттера. По его значению вычислить дифференциальное сопротивление r_э эмиттерного перехода. Используя найденное значение, вычислить коэффициент усиления каскада по напряжению. Результаты записать в раздел "Результаты экспериментов".

г) Подключить резистор R_D между точкой U_BX и конденсатором C₁, разомкнув ключ [Space]. Включить схему. Измерить амплитуды входного U_BX и выходного U_вых напряжения. Вычислить новое значение коэффициента усиления по напряжению по результатам измерений. Результаты записать в раздел "Результаты экспериментов".

д) Переместить щуп канала А осциллографа в узел U_b. Снова включить схему и измерить амплитуду u_b входного синусоидального напряжения в точке U_b. По результатам измерения напряжения U_b и U_out вычислить коэффициент усиления по напряжению усилительного каскада. По результатам измерения амплитуд напряжения U_BX и U_b вычислить входной ток I_вх. По значениям U_вх и I_вx вычислить входное сопротивление r_вх усилителя по переменному току. Результаты записать в раздел "Результаты экспериментов".

е) по значению коэффициента усиления тока β, полученному в эксперименте 1 и величине дифференциального эмиттерного сопротивления r_э вычислить входное сопротивление транзистора r_i. Вычислить значение r_вх, используя значения сопротивлении R₁, R₂ и r_i. Результаты записать.

ж) Замкнуть резистор R_D между узлом U_BX и конденсатором C₁, замкнув ключ [Space]. Переместить щуп канала А осциллографа в узел U_in. Установить номинал резистора R_L 2 кОм. Затем включить схему и измерить амплитуды входного и выходного синусоидального напряжения. Используя результаты измерений, вычислить новое значение коэффициента усиления по напряжению. Результаты записать в раздел "Результаты экспериментов".

з) Используя результаты измерений амплитуды выходного синусоидального напряжения в пункте б) и пункте ж), значение сопротивления нагрузки в пункте ж) вычислить выходное сопротивление усилителя. Результат записать в раздел "Результаты экспериментов".

и) Установить номинал резистора R_L 200 кОм. Переставить щуп канала В осциллографа в узел U_c и включить схему. Измерить постоянную составляющую выходного сигнала и записать результат измерения.

к) Вернуть щуп канала В осциллографа в узел U_out. На осциллографе установить масштаб для входа 10 мВ/дел. Убрать шунтирующий конденсатор С_з и включить схему. Измерить амплитуды входного и выходного синусоидального напряжения. По результатам измерений вычислить значение коэффициента усиления каскада с ОЭ с сопротивлением в цепи эмиттера по напряжению. Записать результаты в раздел "Результаты экспериментов".

л) По величине сопротивления r_э и значению сопротивления R_э вычислить значение коэффициента усиления усилителя с ОЭ с сопротивлением в цепи эмиттера по напряжению.
