Эксперимент 2. Исследование каскада с общим коллектором в области малого сигнала

а) Построить схему, изображенную на рисунке 5.5 (файл с10_011).

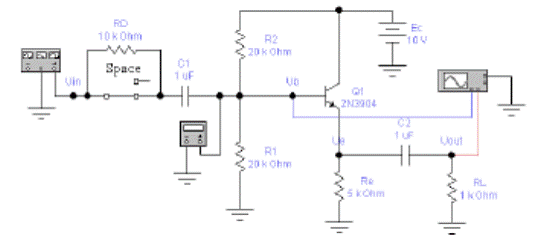

Рисунок 5.5 - Схема исследования каскада ОК

Установочные параметры приборов в схеме должны соответствовать установочным параметрам приборов на рисунке. Для удобства при проведении эксперимента оставьте увеличенным только изображение осциллографа и мультиметра. Мультиметр должен быть установлен для измерения постоянного напряжения.

б) Включить схему. Измерить постоянные составляющие напряжения в точках U_b и U_е. Вычислить постоянные составляющие напряжения в точках U_b, U_e и ток эмиттера, используя значения параметров компонентов схемы (U_bэ= 0,7 В). Результаты записать в раздел "Результаты экспериментов".

в) Закрыть увеличенное изображение мультиметра, оставив увеличенным только изображение осциллографа. Включить схему. Измерить амплитуды входного и выходного напряжения. Определить разность фаз между входным и выходным напряжением. По результатам измерений вычислить коэффициент усиления по напряжению. Вычислить коэффициент усиления эмиттерного повторителя по напряжению, используя параметры схемы. Записать результаты.

г) Подключить резистор между точкой U_in и конденсатором С₁, разомкнув ключ [Space]. Включить схему. Измерить амплитуды входного и выходного синусоидального напряжения. По результатам измерений амплитуды входного синусоидального сигнала в этом и предыдущем пунктах вычислить входной ток. По величинам IВХ и UBX вычислить дифференциальное входное сопротивление r_вх. Записать результаты в раздел "Результаты экспериментов".

д) Используя значения параметров компонентов схемы, вычислить входное сопротивление каскада r_вх (β=200).

е) Закоротить резистор, замкнув ключ [Space]. Изменить номинал резистора R_L до 200 кОм. Затем включить схему и записать результаты измерения выходного напряжения в раздел "Результаты экспериментов". Это напряжение приблизительно равно напряжению холостого хода, так как сопротивление 200 кОм можно считать разрывом цепи. Уменьшить значение этого сопротивления до 200 Ом и снова включить схему. Измерить амплитуду напряжения на нагрузке. Вычислить выходное сопротивление каскада по результатам измерений. Запишите значения напряжения холостого хода, напряжения на нагрузке и выходного сопротивления каскада в раздел "Результаты экспериментов".
