Порядок выполнения работы. Инструменты, оснастка

Инструменты, оснастка

Измерение размеров рычажной скобой

Лабораторная работа № 9

Измерение размеров рычажной скобой

Отчёт по лабораторной работе 9 по дисциплине «Метрология»

ЛР 260602.65. 15. 13

Выполнил студент гр. …….

……………………………….

^{ф.и.о., подпись, дата}

Цель работы

Освоить технику измерения размеров относительным методом с использованием рычажной скобы.

Научиться определять годность детали по результатам измерений.

Скоба рычажная (тип СР), концевые меры длины, детали для измерений.

Таблица 1 - Данные проверяемой детали

Номинальный размер d, мм	Поле допуска	Предельные отклонения, мкм	Допуск размера Td, мкм	Допуск цилиндрич-ности TFZ, мкм	Допускаемая погрешность измерения δ, мкм
ES (es)	EI (ei)
	s6	+0,059	+0,043	0,016

Таблица 2 - Метрологические характеристики средства измерения

Наименование и обозначение по стандарту	Тип и (или) модель, це- на деления j, мм	Диапазон, мм	Предел допускаемой погрешности средства измерения Δс.и., мкм	Величина перемещения измеритель- ного стрежня t, мм
измерений	показаний
Скоба рычажная	СР не больше 0.002	не меньше +14	160 мкм (от +80 до -80)	+1-2
П р и м е ч а н и е - Величина перемещения измерительного стержня зависит от величины допуска на измеряемый размер.

Таблица 3 - Результаты измерений

Плоскость измерения	Показание средства измерения xi,мм в направлении
а - а	б - б	в - в	г - г
I	+0,046	+0,044	+0,046	+0,046
II	+0,050	+0,052	+0.048	+0,050
III	+0,050	+0,050	+0,050	+0.048
Наибольший измеренный размер dнб. изм = dнастр + xнб =44+0,052=44,052 мм Наименьший измеренный размер dнм. изм = dнастр + xнм =44+0,044=44,044 мм Отклонение от цилиндричности EFZ =44,052-44,044=0,008 мм

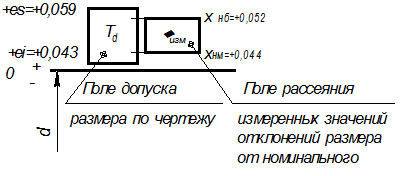

Схема расположения поля допуска размера проверяемой поверхности (Тd) и поля рассеянья измеренных значение размера (ω_изм)

Вывод: выполнив лабораторную работу «Измерение размеров рычажной скобой» можно сказать, что поверхность проверяемой детали соответствует чертежу:

₁₎ по точности размера:

так как d_настр = d, то должно быть es ≥ x_нб и ei ≤ x_нм

+0,059≥+0,052 и +0,043≤+0,044

₂₎ точности формы:

должно выполняться условие EFZ ≤ TFZ. Но при выполнении работы получилось EFZ=+0,008 мм> TFZ=0,005 мм. Обратим внимание на δ=0,005 мм!!

Основные определения:

Номинальный размер – размер, относительно которого определяются предельные размеры и который служит началом отсчета отклонений.

Номинальный размер, общий для отверстия и вала, образующих соединение, называют номинальным размером соединения.

Допуском размера называется разность между наибольшим и наименьшим предельными размерами или алгебраическая разность между верхним и нижним отклонениями.

Допуск обозначается IT или T_D - допуск отверстия и T_d – допуск вала.

Согласно определению:

Допуск отверстия T_D = Dmax – Dmin или T_D = ES – EI

Допуск вала T_d = dmax – dmin или T_d = es – ei.

Поле допуска – это поле, ограниченное верхним и нижним отклонениями.

Поле допуска определяется величиной допуска и его положением относительно номинального размера.

Предельное отклонение – алгебраическая разность между предельным и соответствующим номинальным размерам. Различают верхнее и нижнее предельное отклонение.

Верхнее отклонение – алгебраическая разность между наибольшим предельным и номинальным размерами.

Нижнее отклонение – алгебраическая разность между наименьшим предельным и номинальным размерами.

Верхнее предельное отклонение обозначается ES для отверстия и es – для валов.

Нижнее отклонение обозначается EI для отверстия и ei – для валов.

Отклонение от цилиндричности (EFZ) – наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра.

Допуск цилиндричности (TFZ) – наибольшее допускаемое значение отклонения от цилиндричности.

Погрешность результата измерения — это отклонение результата измерений (х_изм) от истинного (действительного) значения (х_{ист(действ)}) измеряемой величины.
