Описание экспериментальной установки. Установка состоит из стеклянной колбы с водой 1, в которой создается разрежение (см.рис.2)

Установка состоит из стеклянной колбы с водой 1, в которой создается разрежение (см.рис.2). Колба укреплена на штативе 4. Нагрев осуществляется при помощи электроплитки 2.

Разрежение в колбе достигается при помощи вакуумного насоса 8, приводимого в действие электродвигателем 9. Для того чтобы пары воды не попадали в насос, предусмотрен конденсатор 6. Разрежение в колбе измеряется с помощью вакуумметра 5, а температура воды – термометром 3. Краник 7 служит для сообщения колбы 1 с атмосферой. Краник 10 предназначен для сохранения достигнутого вакуума в случае отключения вакуумного насоса.

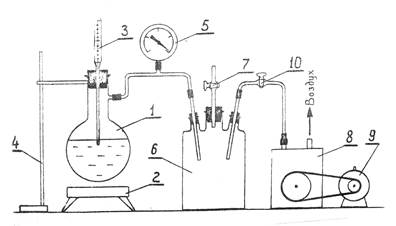

Рис.2. Схема лабораторной установки

6. Порядок выполнения работы

1. В колбу 1 наливают воду и плотно закрывают резиновой пробкой с укрепленным в ней термометром 3. Включают электрическую плитку 2 и производят нагрев до заданной температуры.

2. Когда температура достигнет величины, заданной преподавателем, закрывают краник 7, открывают краник 10 и включают вакуумный насос. Разрежение создают до тех пор, пока вода не закипит.

3. Когда вода начинает кипеть, закрывают краник 10 и отключают вакуумный насос. За счет неплотностей разрежение в колбе 1 падает. В момент прекращения кипения воды замеряют показания вакуумметра 5 и термометра. Полученные данные записывают в таблицу наблюдений, которая одновременно является и таблицей результатов работы.

4. После того, как произведены замеры разрежения и температуры, краник 7 открывается, продолжается нагрев до следующей заданной температуры и т. д.

5. После того как будет подсчитано абсолютное давление в «ата», по таблицам Вукаловича «Термические свойства водяного пара» (см.прил.1) определяют теоретическую температуру кипения воды при соответствующем давлении и находят разницу между опытным и табличным значениями температуры кипения воды.

6. На основании полученных данных строят кривую зависимости опытной температуры кипения воды от давления ниже атмосферного (абсолютного).

7. Для характеристики точности выполнения работы вместе с опытной кривой на графике необходимо построить теоретическую кривую, используя для этого табличные данные.

8. Результаты экспериментальных данных записываются в табл.1.

Таблица 1

Таблица наблюдений и результатов

Номер опыта	Вакуумметрическое давление, мм рт. ст	Барометрическое давление, мм рт. ст	Абсолютное давление	Опытная температура кипения воды t0, ^0C	Температура кипения по таблицам «Вакуловича» tт, ^0C	Расхождение между опытной и табличной температурами Δt, ^0C
мм рт. ст	ата

7. Контрольные вопросы

1. От чего зависит температура кипения воды?

2. Какая существует зависимость между абсолютным давлением и температурой кипения воды?

3. 3 Какая существует зависимость между вакууметрическим давлением и температурой кипения воды?
