Свиток Deformations (Деформации) становится доступен при переходе на вкладку Modify (Редактирование) командной панели.

В свитке имеются кнопки, позволяющие выполнить пять деформаций: Scale (Масштаб), Twist (Скручивание), Teeter (Качка), Bevel (Скос) и Fit (Подгонка).

Подробно рассмотрим самую популярную деформацию – Scale (Масштаб).

При щелчке на кнопке с названием деформации появляется диалоговое окно (рис. 4.14).

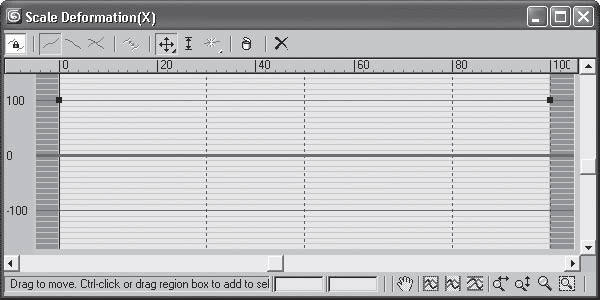

Рис. 4.14. Диалоговое окно Scale Deformation (Деформация масштаба)

Линия красного цвета с точками на концах – это кривая деформации, которая соответствует пути лофтингового объекта. Точки обозначают процент длины пути. По умолчанию таких точек две – 0 % пути и 100 % пути. Под красной линией располагается толстая серая линия – это серединная ось тела лофтинга. Если изменять положение точек на кривой деформации, будет изменяться и тело лофтинга.

В данном случае деформируется форма лофтингового объекта, путь остается неизменным.

При деформации тело лофтинга может изменяться по двум осям – X и Y. По умолчанию в окне деформации нажата кнопка Make Symmetrical (Сделать симметричным)

что означает одновременную деформацию по двум осям. Если отключить кнопку, то появится возможность выполнить деформацию по одной из осей: кнопка Display X Axis (Отобразить ось Х)

позволяет деформировать по оси Х, кнопка Display Y Axis (Отобразить ось Y)

– по оси Y. Можно отобразить сразу две кривые деформации, за это отвечает кнопка Display XY Axis (Отобразить оси Х и Y)

Если требуется поменять кривую деформации по Х на кривую деформации по Y и наоборот, используется кнопка Swap Deform Curves (Обмен кривыми деформаций)

которая доступна, только когда отжата кнопка Make Symmetrical (Сделать симметричным). Для отмены деформаций воспользуйтесь инструментом Reset Curve (Восстановить кривую)

На кривую деформации можно добавлять управляющие точки. Для этого предназначен инструмент Insert Corner Point (Вставить точку с изломом)

Впоследствии тип точки можно изменить. Для этого точку нужно выделить, щелкнуть на ней правой кнопкой мыши и выбрать в появившемся контекстном меню необходимый тип. Для выделения и перемещения точек используется инструмент Move Control Point (Переместить контрольную точку)

Для удаления ненужной точки существует инструмент Delete Control Point (Удалить контрольную точку)

Кроме произвольного перемещения управляющих точек можно задать для каждой из них координаты по оси Х и по оси Y. Для этого внизу окна деформации имеются поля ввода координат. Пример использования деформации тела лофтинга приведен на рис. 4.15.

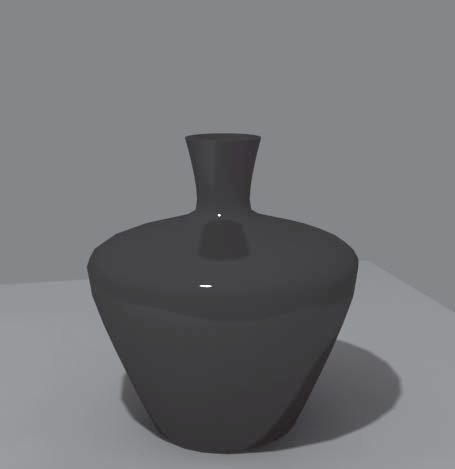

Рис. 4.15. Пример использования деформации тела лофтинга

После создания и редактирования тела лофтинга двухмерные формы можно удалить. Трехмерное тело от этого не пострадает. При необходимости двухмерные формы можно оставить (например, если они будут нужны в дальнейшем для изменения формы объекта лофтинга), а чтобы они не мешали работе, их можно скрыть, выделив и выполнив команду Hide Selection (Скрыть выделенное) контекстного меню.

Для практического закрепления теоретического материала выполните упражнение «Упражнение 3. Кресло из ротанга» из раздела «Практика» данной главы.
