Механизмы для приготовления буровых растворов

Для приготовления буровых растворов используют следующие механизмы: глиномешалки, фрезерно-струйные мельницы, гидромешалки и гидросмесители.

В глиномешалках и фрезерно-струйных мельницах осуществляется механическое перемешивание воды с комовой глиной или порошкообразными материалами, а в гидромешалке и гдиросмесителе – гидравлическое.

Современные циркуляционные системы буровых установок комплектуются блоками приготовления раствора (БПР) из порошкообразных материалов, которые также используются для приготовления жидких химических реагентов из различных порошкообразных компонентов.

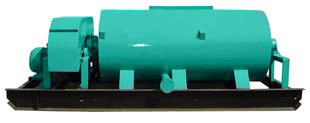

Применяются глиномешалки типа Г2-П2-4 и МГ-2-4, которые состоят из сварного овального сечения барабана, смонтированного на раме. Внутри барабана на подшипниках установлены параллельно два вала, на которых закреплены рабочие лопасти. На одних концах валов посажены зубчатые колёса, находящиеся между собой в зацеплении, привод валов осуществляется от электродвигателя плоскоременной передачей через ведомый шкив и расположенной на одном с ним валу шестерни.

Воду, глину и другие компоненты подают в барабан глиномешалки через загрузочный люк, в верхней части которого имеется решётка. Конструкция глиномешалки позволяет непрерывно или периодически выпускать раствор через впускной клапан, расположенный в нижней части барабана. Параметры приготовляемого раствора регулируют соответствующими порциями компонентов, подаваемых в барабан.

Монтируют глиномешалку на блочном основании вместе с приводом и укрытием в начале желобной системы, что позволяет очистить приготовленный раствор от посторонних примесей или нерастворённых кусков глины. От сливного люка глиномешалки до желобной системы устанавливают жёлоб с уклоном в сторону слива раствора. К загрузочному люку делают наклонный трап шириной 2-2,5 м и длиной 8-10 м, в зависимости от высоты установки глиномешалки.

Для механизированной загрузки глиномешалки монтируют специальное загрузочное устройство, состоящее из тележки, путепровода, расположенного на трапе и приспособления для подачи тележки к загрузочному люку. Для подачи тележки используют электродвигатель с редуктором и барабаном для троса или электродвигатель привода глиномешалки. Для этого на торце рабочего вала глиномешалки устанавливают шинно-пневматическую муфту ШПМ-300 с барабаном. Трос от барабан пропускают через направляющие ролики и соединяют с загрузочной тележкой. К люку глиномешалки подводят водопровод и устанавливают задвижку.
