Додаткові відомості

Характеристики гільзи

Характеристики кулі

Характеристики порохового заряду

Характеристики патрона

Додаткові відомості

Площа поперечного перетину каналу ствола 0,476

(гвинтівка Мосіна зр. 1891/30 рр.), см²

Початкова швидкість кулі 855...870

(гвинтівка Мосіна зр. 1891/30 рр.), м/с

Дульна енергія кулі (гвинтівка Мосіна зр. 1891/30 рр.), Дж 3289,6...3481,7

Вершина кулі пофарбована у фіолетовий колір з червоним пояском

7,62-мм гвинтівковий патрон з пристрілювально-запалювальною кулею “ПЗ” (57-ЗП-322)

Калібр 7,62 54R

Довжина патрона, мм 75,91...77,16

Маса патрона, г 20,34...23,25

Тип пороху бездимний, піроксиліновий

Марка пороху ВТ

Маса порохового заряду, г 3,15...3,20

Щільність заряджання, г/см³ 0,91

Максимальний тиск порохових газів, МПа 311,2

Форма і розміри порохового зерна трубка

зовнішній діаметр, мм 0,65...0,80

внутрішній діаметр, мм 0,1...0,2

довжина, мм 2,0...2,3

Тип кулі оболонкова

Маса кулі, г 9,66...10,38

Довжина кулі, мм 38,1...38,5

Діаметр ведучої части кулі, мм 7,87...7,92

Поперечне навантаження кулі, г/см² 22,1

Балістичний коефіцієнт кулі, м² /кг 3,08

Матеріал оболонки кулі сталь, плакована томпаком

Маса оболонки кулі, г 2,65...2,78

Форма і тип гільзи пляшкова, з виступаючим фланцем

Маса гільзи з капсулем, г 8,65...9,35

Довжина гільзи, мм 53,35...53,72

Вільний об’єм гільзи, см³ 4,05

Об’єм гільзи з посадженою кулею, см³ 3,53

Матеріал гільзи латунь; сталь, плакована томпаком

Спосіб кріплення кулі щільна посадка і обтиск кромки дульця гільзи

Площа поперечного перетину каналу ствола 0,476

(гвинтівка Мосіна зр. 1891/30 рр.), см²

Початкова швидкість кулі 820...835

(гвинтівка Мосіна зр. 1891/30 рр.), м/с

Дульна енергія кулі (гвинтівка Мосіна зр. 1891/30 рр.), Дж 3247,7...3618,6

Вершина кулі пофарбована у червоний колір

СИССТЕМА ЖИВЛЕННЯ ГАРМАТИ 2А42

Система живлення гармати призначена для розміщення і підведення патронних стрічок до приймальних вікон гармати.

Магазин 6( мал.) кріпиться до підлоги бойового відділення; він є жорсткою зварною конструкцією і складається з: лівого і правого відсіків і кришок 4 і 5.

У правому відсіку розміщуються патронні стрічки з БТ снарядами, в лівому — з ОФЗ і ОТ снарядами.

Лівий відсік роздільний на дві частини перегородкою, В кожному відсіку передбачені вивідні вертикальні канали|.

Мал. Система живлення гармати і магазин ПКТ:

1 — горловина; 2 — ущільнення гнучкого елементу; 3 — гнучкий елемент; 4, 5—кришки магазину; 6 — магазин; 7 — магазин ПКТ; 8 — лівий рукав; 9, 10 — порожнини; 11 — магазин; 12 — замокнув; 13 — механізм протягування;

14 — каркас; 15 — правий рукав; 16 — гвинтовий рукав; 17 — ущільнення; 18 — ящик; 19 — вусики опори; 20 — кришка; 21 — гачок; 22 — петля; 23 — замокнув; 24 — палець

Мал. Підлога і підвіска:

1—кільце підлоги; 2, 10 — тяга; 3 — водило; 4 — гніздо для установки ПТУР; 5 — магазин; 6, 13 — поліки;

7 — бонки для кріплення сидіння оператора; 8 — бонки для кріплення магазина ПКТ; 9 — пдлога; 11 — кронштейн; 12 — ролік; 14 — бонки для кріплення сидіння командира

Рукави 8 і 15 призначені для розміщення і підведення стрічки з відсіків магазина 6 до механізму 13 підтягування. Рукави закріплені по периметру підлоги. Для зручності укладання патронної стрічки в рукавах виконані вікна.

Механізм 13 підтягування служить для підтягування патронної стрічки з магазина 6 і рукавів 8 і 15 в гвинтовий рукав 16 під час стрільби; він складаєтьс я з роздаточної коробки 6 (мал. 59), на якій змонтовано два вали 5 із зірочками, дві опори, редуктор з електродвигуном 19 і два стопорні механізми.

Вали 5 із зірочками забезпечують переміщення патронних стрічок з магазина в гвинтовий рукав. Між зірочками встановлені ролики, які служать для оберігання від витискування патронів із стрічок

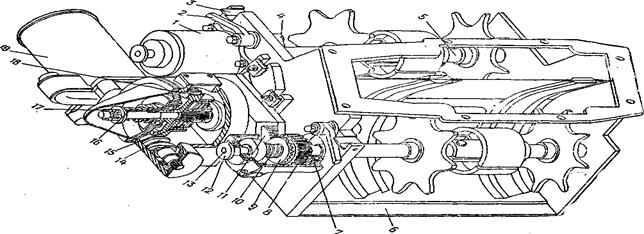

Мал. Механізм підтягування:

1 — опора; 2 — важіль; 3 — упор; 4 — собачки; 5 — вал зірочок; 6 — роздавальна коробка; 7 — стакан; 8, 11 — шестерень; 9 — втулка;

10, 16 — пружини; 12 — ручка; 13 — вісь; 14 — черв'як; 15 — здаюча муфта; 17 — гайка; 18 — черв'ячне колесо; 19 — електродвигун МУ-431

Опора прифланцована до коробки 6 і призначена для відключення валу від редуктора; вона складається з шестерні 8, на торці якої нарізані зуби храпового зачеплення, втулки 9 з торцевими зубами храпового зачеплення, що підтискається до шестерні 8 пружиною 10. Шестерня встановлена на валу зірочок на кулькових підшипниках, а втулка — на шліцах валу. Втулка пов'язана з віссю 13 з ручкою 12.

Редуктор складається з черв'ячної передачі (черв'яка 14 і черв'ячного колеса 18), що здає муфти 15 і циліндрових шестерень. Передавальне відношення редуктора підібране так, щоб лінійна швидкість стрічки з приводом від зірочок була на 20% більше швидкості руху стрічки при великому темпі стрілянини з гармати. Лінійні швидкості вирівнюються за рахунок тієї, що пробуксувала здаючої муфти 15.

Стопорний механізм, що складається з храповика, розташованого на валу, і собачки 4, виключає зворотне обертання валу і натягнення патронної стрічки.

Гвинтовий рукав 16 і горловина служат ь для розміщення, повороту і підведення патронних стрічок від механізму підтягування до гнучкого елементу 3. Гвинтовий рукав кріпиться до фланців роздаточної коробки і горловини /. Горловина кріпиться до пластини, закріпленої на даху башти. Гвинтовий рукав і горловина є жорсткими зварними конструкціями, розділеними на два канали для проходу двох патронних стрічок.

Гнучкий елемент 3 забезпечує подачу патронних стрічок від нерухомої горловини до приймальних вікон гармати на всіх кутах прокачування. Гнучким елементом є пакет пластин, що прокачуються щодо труби, закріпленої на обоймі 3 (мал. 33). Хвостовою частиною пластини спираються на шток, шарнірно закріплений на кожусі гармати і на горловині. При прокачуванні гармати шток повертає пластини гнучкого елементу 3 (мал. 58) віялом. Вікна в пластинах утворюють два канали для напряму патронних стрічок.

Для виключення проникнення порохових газів з кожуха гармати в бойове відділення служать ущільнення 2 і 17. Ущільнений і е 2 закриває гнучкий елемент і є гофрованим чохлом, що застібається ременями і закріплений за допомогою тросів із замками на фланці кожуха гармати і на фланці горловини.

Ущільнення 17 закриває гвинтовий рукав і застібається ременями.

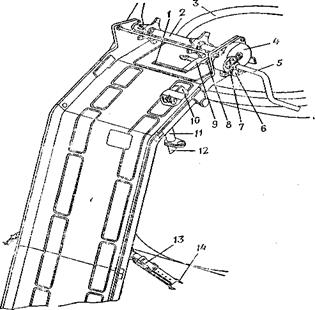

Мал. Лоток:

1 — планка; 2— вал; 3— люк оператора; 4— редуктор; 5 — ручка; 6 — ручка фіксатора; 7 — чека; 8, 10 — важелі; 9 — напрямна; 11 — стійка; 12 — стрижень; 13 — ремені;

14 — скоба
