Укладання боєкомплекту в машину

При укладанні боєкомплекту в машину беруть участь:

- командир машини,

- навідник-оператор,

- механік-водій,

- старший стрілець-автоматник,

- кулеметники,

- стрілець-гранатометник.

По команді «До укладання боєкомплекту приступити».

Командир машини:

- займає вихідне положення на даху силового відділення;

- приймає від механіка-водія сумку з гранатами, запалами і передає їх навідникові-операторові через його люк;

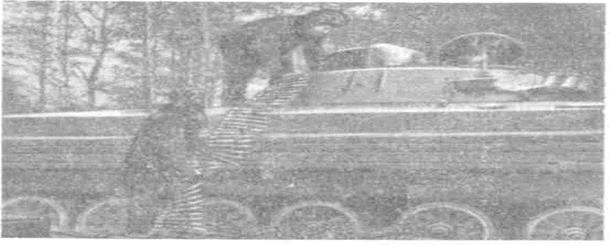

- приймає від механіка-водія кінець стрічки і направляє її в люк навідника-оператора (мал. 6);

- переходить на кришку десантного відділення, приймає кінець стрічки з БТ снарядами і направляє її в люк командира;

- переходить на місце кулеметника правого борту і, прийнявши від механіка-водія два магазини до кулемета ПКТ, встановлює їх в каркас на рівень з передньою стінкою;

- просуває крайній магазин до кінця (після з'єднання навідником стрічок патроном) і фіксує його за допомогою замку (мал. 2);

- направляє спільно з навідником-оператором по трактах літанія кінці стрічки спочатку з ОФЗ і ОТ снарядами, а потім командиром і механіком-водієм при укладанні боєкомплекту з БТ снарядами, для чого за допомогою викрутки 1-1X300 з комплекту ЗІП просуває стрічки по гвинтовому рукаву, одночасна подаючи команди навідникові-операторові на короткочасне ввімкнення механізму підтягування ПЕРЕМОТКА О і ПЕРЕМОТКА Б; приймає від навідника через свій люк чотири контейнери з керованими ракетами і укладає їх в укладання: три — на правому борту корпусу машини і один — у вертикальне укладання бойового відділення, при цьому останній контейнер укладається так, щоб рукоятка для його перенесення знаходилася в пазу замку хомутів|;

- зачохлює тракти живлення, встановлює кришку горловини, полік командира, кришку магазина і сидіння.

Навідник-оператор:

- займає своє робоче місце в бойовому відділенні і повертає башту праворуч на 54-00 по азимутному покажчику;

- приймає від командира машини сумки з гранатами, запалами і сигнальними патронами і укладає їх в укладання;

-

- приймає від командира кінець стрічки з ОФЗ і ОТ снарядами і укладає її у відсіки магазинів згідно схеми;

- переходить на робоче місце командира;

- приймає від командира кінець стрічки з БТ снарядами і укладає її в правий відсік магазина згідно схеми (мал. 8), після чого повертається на своє робоче місце;

- приймає від командира стрічку з 50 патронами і заправляє її зверху по трактах живлення кулемета ПКТ;

- після установки командиром магазинів до кулемета ПКТ з¢єднує стрічки обох магазинів між собою патроном, потім, пропустивши між роліками кронштейна три-чотири патрони вихідного кінця стрічки, закриває кронштейн і фіксує його замком, після цього сполучає патроном нижній кінець стрічки на 50 патронів з вихідним кінцем стрічки магазинів;

- повертає башту гарматою вперед (32-00 по азимутному покажчику);

- направляє кінець стрічки з ОФЗ і ОТ снарядами в горизонтальний лівий, а кінець з БТ снарядами в правий рукав тракту живлення так, щоб перші постріли підійшли до зірочок, що подають механізму підтягування без перекосу;

- подає команду механікові-водієві «Включити вимикач акумуляторних батарей» (якщо вони були вимкнені);

- ставить перемикач СПУСКИ — ВИКЛ.— СНАРЯЖ. у положення СНАРЯЖ.;

- по командах командира проводить короткочасне натиснення на кнопки ПЕРЕМОТКА О і ПЕРЕМОТКА Б, розташовані на блоці управління БУ-25;

- додає гарматі кут піднесення біля 45° і відкриває люки, розташовані зверху бронювання гармати;

- вимикає фіксуючі пальці поворотом фіксатора - вимикача, заздалегідь вивівши його із зачеплення з пластиною натисненням уздовж осі, і вимикає подачу;

- вводить в приймач гармати три ланки з патронами так, щоб що направляють знімачів пройшли між полицями ланок і патронів (стрічка просувається за допомогою викрутки до тих пір, поки перший патрон не опиниться за фіксуючими пальцями);

- включає фіксуючі пальці поворотом вимикача в первинне положення, вимикає подачу і закриває верхні лючки бронювання;

- додає гарматі максимальний кут підвищення;

- відкриває нижні лючки бронювання, вимикає фіксуючі пальці, вводить в приймач три патрони з БТ снарядами, включає фіксуючі пальці, закриває лючки (дії аналогічні, як при введенні в приймач стрічки з ОФЗ і ОТ снарядами); після завантаження проводить нарахування завантажених пострілів;

- наділяє гарматі кут підвищення 45°;

- знімає контактор пірокасети|, для чого великим і вказівним пальцями правої руки натискає на стопор і зрушує контактор на себе;

- лівою рукою вставляє в канали пірокасети три піропатрони і встановлює контактор на місце;

- перемикач в положення СПУСКИ, та перевіряє висвічування у віконці ПТ цифри 3;

- встановлює перемикач СПУСКИ — ВИКЛ. — СНАРЯЖ. у положення ВИКЛ.;

- встановлює полик, кришки відсіків магазинів і сидіння;

- виходить з бойового відділення на дах десантного відділення; приймає від механіка-водія чотири контейнери з керованими ракетами і передає їх в люк: три — головною частиною, а четвертий — донною частиною вперед.

Механік - водій:

- займає вихідне положення біля боєприпасів, підготовлених до укладання;

- бере за кінець стрічки з ОФЗ і ОТ снарядами і передає його гачком ланки вперед командирові, після чого допомагає командирові направляти стрічку в люк навідника-оператора;

- бере сумки з гранатами, запалами і сигнальними патронами і передає їх командирові машини;

- подає кінець стрічки з БТ снарядамипетлею ланки вперед і допомагає командирові направляти стрічку в люк командира (мал. 7);.

- через праві двері десантного відділення подає командирові два магазини до кулемета ПКТ;

- подає навідникові-операторові ПТУР головною частиною вгору;

- по команді навідника-оператора включає (вимикає) вимикач акумуляторних батарей.

Старший стрілець-десантник:

- займає місце на сидінні десантного відділення біля правих дверей;

- приймає від стрільця-гранатометника п'ять патронних коробок ємкістю на 200 патронів і передає їх кулеметникові правого борта;

- переходить на сидінні десантного відділення біля лівих дверей;

- приймає від стрільця-гранатометника дві коробки ємкістю на 100патронів і передає їх кулеметникові лівого борту;

- приймає від гранатометника гранатометі дві сумки з гранатами до нього і кріпить їх в укладанні на лівому борту.

Кулеметник правого борту:

- займає своє робоче місце;

- приймає від старшого стрільця п'ять патронних коробок на 200 патронів і кріпить чотири з них в ніші і одну на правому борту корпусу.

Кулеметник лівого борту:

- займає своє робоче місце;

- приймає від старшого стрільця дві коробки ємкістю 100 патронів і кріпить їх в укладаннях лівого борту;

- переходить на робоче місце старшого стрільця;

- приймає від гранатометника послідовно одну патронну коробку на 100 патронів, коробку-закупорювання на 440 патронів, одну коробку на 100 патронів і одну коробку на 200 патронів і кріпить дві патронні коробки на 100 патронів і коробку-упакування в укладання праворуч від сидіння і коробку на 200 патронів зліва від сидіння.

Стрілець-гранатометник:

- займає вихідне положення біля укладеного на брезенті боєкомплекту;

- бере і подає через праві двері старшому стрільцеві п'ять патронних коробка ємкістю 200 патронів;

- бере і подає через ліві двері старшому стрільцеві дві патронні коробки ємкістю 100 патронів, гранатомет і дві сумки з гранатами до нього;

- передає кулеметникові через люк старшого стрільця послідовно одну патронну коробку на 100 патронів, коробку-укупорку на 440 патронів до кулемета, одну патронну коробку на 100 патронів і одну патронну коробку на 200 патронів;

- бере коробку-закупорювання ємкістю 700 патронів до автоматів і закріплює її на контейнері акумуляторних батарей.

У випадку якщо в процесі укладання стрічок з патронами до гармати відмовить електропривод механізму підтягування стрічки, її підтягування можливо проводити вручну.

Для підтягування стрічки вручну необхідно:

- повернути башту вліво в положення 17-00;

- вийняти із ЗІП спеціальну рукоятку, приєднати її до валу редуктора і з її допомогою обертати редуктор механізму підтягування. Приєднання рукоятки до валу редуктора, його обертання здійснює механік-водій з місця старшого стрільця-автоматника.

При укладанні в машину контейнерів з ПТУР 9М111, розміри яких менше розмірів контейнерів для ПТУР 9М113, необхідно заздалегідь в замки штатних укладань укласти гумові прокладки, при цьому прокладки білого кольору укладаються в передні замки, а чорного — в задні.

Якщо в процесі бойових дій виникнуть перерви, то їх необхідно використовувати для поповнення боєкомплекту.

Для поповнення боєкомплекту до гармати необхідно:

- витягнути стрічки з трактів живлення і розкласти їх на даху десантного відділення або на спеціально підготовленому майданчику;

- вивантажити мішки з ланками з машини на майданчик для спорядження і спорядити їх;

- приєднати знову споряджені стрічки до стрічки з патронами за допомогою розчіплювача;

- укласти стрічки в магазини і тракти живлення, як вказано в ст. 21.

Для поповнення боєкомплекту до кулемета ПКТ необхідно:

- роз'єднати стрічки в місцях виходу з роликів і з'єднання їх між магазинами;

- витягнути магазини з укладання;

- витягнути з гільзоланцюгозбирача ланки стрічок і спорядити їх;

- з'єднати шматки стрічок в єдині стрічки по 975 патронів і укласти| в магазини, як вказано в ст. 21.

Вивантаження боєкомплекту до гармати і кулемета з машини

Якщо після виконання бойової і учбової стрільби частина боєкомплекту| до гармати і кулемета ПКТ буде не витрачена, його слід вивантажити.

Вивантаження боєкомплекту до гармати і кулемета проводиться тим же особовим складом відділення, що і завантаження.

Перед вивантаженням боєкомплекту з машини готується місце для його укладання, яке повинне задовольняти вимогам, викладеним в ст. 14.
