ЭЛЕКТРОСТАТИКА

Тема 1. Теорема Остроградского-Гаусса для электростатического поля

Электростатическое поле – это особый вид материи, с помощью которой происходит взаимодействие заряженных тел.

Точечным называется заряд, сосредоточенный на теле, размерами которого можно пренебречь по сравнению с расстоянием до других заряженных тел, с которыми он взаимодействует.

Закон Кулона:сила взаимодействия F между двумя неподвижными точечными зарядами q ₁ и q ₂ прямопропорциональна величинам этих зарядов и обратно пропорциональна квадрату расстояния r между ними:

,

где (e ₀ – электрическая постоянная);

e – диэлектрическая проницаемость среды, показывающая во сколько раз сила взаимодействия зарядов в данной среде меньше, чем в вакууме.

Кулоновская сила направлена по прямой, соединяющей взаимодействующие точечные заряды, соответствует притяжению в случае разноименных зарядов и отталкиванию в случае одноименных зарядов. Элект­рические поля, которые создаются неподвижными электрическими зарядами, называ­ются электростатическими.

Для обнаружения и опытного исследования электростатического поля можно использовать пробный точечный заряд q ₀ . Если этот заряд поместить в какую- либо точкуэлектростатического поля,то на него будетдействовать сила , величина и направление которой определяет силовую характеристику электростатического поля, носящую название напряженности электростатического поля.

Напряженность электростатического поля в данной точке есть физическая величина , определяемая силой, действующей на пробный точечный положительный заряд q ₀ , помещенный в эту точку поля, то есть:

.

Напряжённость электростатического поля, создаваемого точечным зарядом q в любой точке поля, находящейся на расстоянии r от этого заряда:

.

Электростатическое поле может быть изображено графически с помощью силовых линий. Силовая линия — это такая линия, касательная в каждой точке к которой совпадает по направлению с вектором напряженности электростатическго поля в данной точке (рис. 1, 2).

Рис. 1 Рис. 2

Если поле создается точечным зарядом, то силовые линии – это радиальные прямые, выходящие из положительного заряда (рис. 2, а), и входя­щие в отрицательный заряд (рис. 2, б).

С помощью силовых линий можно характеризовать не только направление, но и величину напряженности электростатического поля, связывая её с густотой силовых линий. Большей густоте силовых линий соответствует большая величина напряженности (рис. 1, 2). Количественно числу силовых линий, прони­зывающих единичную площадку, расположенную перпендикулярно силовым линиям, ставится в соответствие величина напряженности электростатического поля. В этом случае определенному заряду q, создающему поле, соответствует определенное число N силовых линий, выходящих (для ) из заряда или входящих (для ) в заряд, а именно: .

Поток вектора напряженности электростатического поля через произвольную площадку S характеризуется числом силовых линий, пронизывающих данную площадку S.

Если площадка S перпендикулярна силовым линиям (рис. 3), то поток Ф_Е вектора напряженности через данную площадку S: .

α

S

S

Рис. 3 Рис. 4

Рис. 3

Если же площадка S расположена неперпендикулярно силовым линиям электро-статического поля (рис. 4), то поток вектора через данную площадку S:

,

где α – угол между векторами напряженности и нормали к площадке S.

dS

α

S

Рис. 5

Для того, чтобы найти поток Ф_Е вектора напряженности через произвольную поверхность S, необходиморазбить эту поверхность на элементарные площадки dS (рис. 5),определить элементарный поток dФ_Е через каждую элементарную площадку dS по формуле: ,

а затем все эти элементарные потоки dФ_Е сложить, что приводит к интегрированию:

,

Рис. 7

где α – угол между векторами напряженности и нормали к данной элементарной площадке dS.

Если ввести вектор (рис. 5) как вектор, равный по величине площади площадки dS и направленный по вектору нормали к площадке dS, то величина , где a – угол между векторами и может быть записана в виде скалярного произведения векторов и , то есть, как , а полученное соотношение для потока вектора примет вид:

.

Теорема Остроградского - Гаусса для электростатического поля. Теорема Остроградского - Гаусса для электростатического поля связывает между собой величину потока Ф_Е вектора напряженности электростатического поля в вакууме через произвольную замкнутую поверхность S с величинойзаряда q, заключенного внутри данной замкнутой поверхности S (рис. 6).

Рис. 6

q

S

Поскольку все силовые линии, выходящие из заряда (для ) или входящие в заряд (для ), пронизываютпроизвольную замкнутую поверхность S, охватывающую этот заряд (рис. 6), то величина потока Ф_Е вектора напряженности электростатического поля через эту произвольную замкнутую поверхность S будет определяться числом N силовых линий, выходящих из заряда (для ) или входящих в заряд (для ):

.

Это соотношение есть теорема Остроградского-Гаусса дляэлектростатического поля.

Таккак поток считается положитель­ным, если силовые линии выходят из поверхности S, и отрицательным для линий, входящих в поверхность S, то в случае, если внутри произвольной замкнутой поверхности S находится не один, а несколько (n) разноименных зарялов, то теорема Остроградского - Гаусса для электростатического поля формулируется следующим образом:

поток вектора напряженности электростатического поля в вакууме через произ­вольную замкнутую поверхность равен алгебраической сумме заключенных внутри этой поверхности зарядов, деленной на e₀:

.

В общем случае электрические заряды могут быть распределены внутри объёма, ограниченного замкнутой поверхностью S, с некоторой объемной плотностью (), различной в разных местах пространства. Тогда суммарный заряд, заключенный внутри этой замкнутой поверхности S, охватывающей объем V,равен: .

В таком случае теорема Остроградского - Гаусса приобретает вид:

.

Напряженность электростатического поля зависит от диэлектрических свойств среды. В диэлектрике напряженность поля меньше, чем напряженностьвнешнего электростатического поля в вакууме, в котором находится диэлектрик, в e раз (e – диэлектрическая проницаемость среды), а модуль вектора , переходя через границу диэлектриков, скачко­образно изменяется. Поэтому для характеристики электростатического поля, кроме вектора напряженности , введен вектор электрического смещения , модуль которого не изменяется при переходе из одной диэлектрической среды в другую.

Вектор электрического смещения по определению: .

Используя то, что в вакууме , теорема Остроградского-Гаусса для электростатического поля может быть переформулирована следующим образом:

,

то есть поток вектора смещения электростатического поля через произ­вольную замкнутую поверхность S равен алгебраической сумме заключенных внутри этой поверхности зарядов.

В случае, если электрические заряды распределены внутри объёма V, ограни-ченного замкнутой поверхностью S, с некоторой объемной плотностью , теорема Остроградского-Гаусса для электростатическогополяможет быть переформулирована сдедующим образом:

.

Тема 2. Работа сил электростатического поля. Потенциал

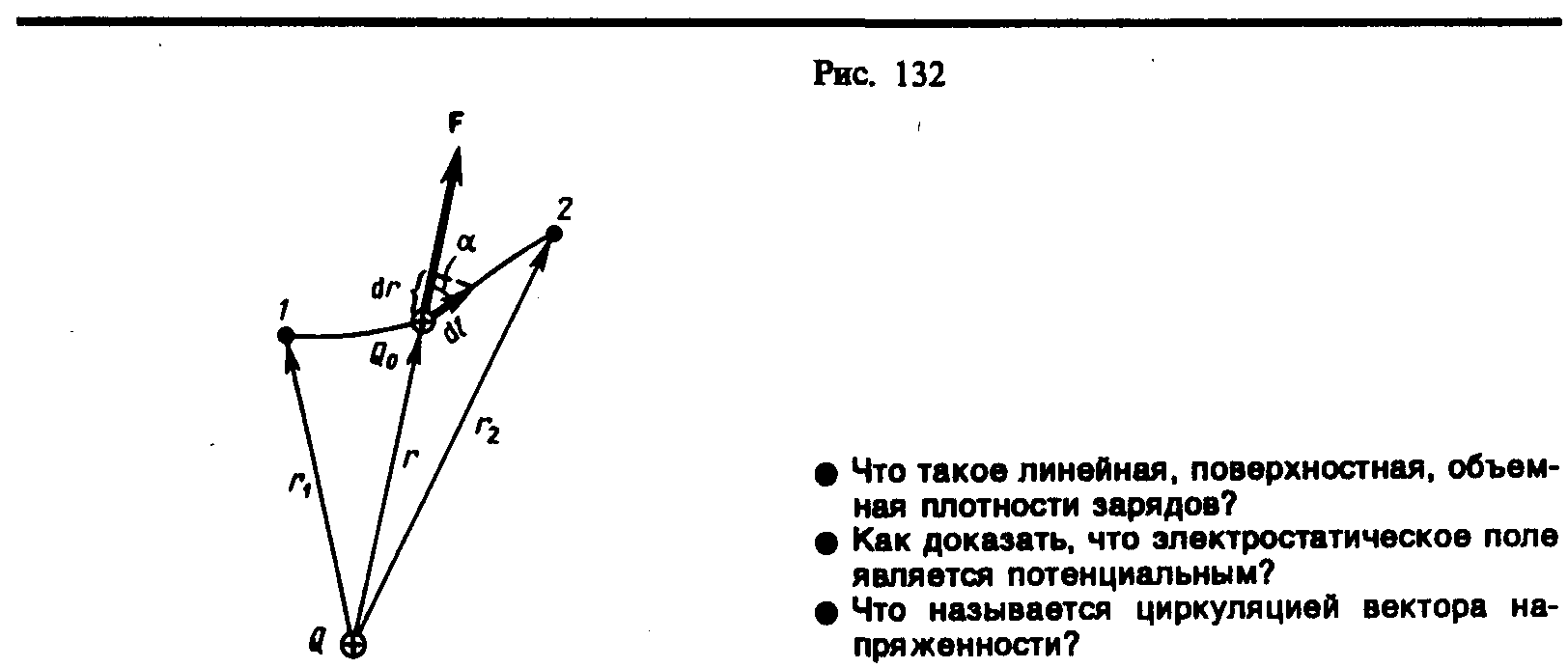

Если в электростатическом поле, создаваемом точечным зарядом q, перемещается другой пробный заряд q ₀из точки 1 в точку 2 вдоль произвольной траектории (рис. 7), то при этом совершается работа сил электростатического поля.

Элементарная работа dA силы на элементарном перемещении равна:

.

Из рисунка 7 видно, что .

Тогда ().

Рис. 7

Работа А при перемещении заряда q ₀ вдоль траектории от точки 1 до точки 2:

,

то есть работа при перемещении заряда из точки 1 в точку 2 в электростатическом поле не зависит от траектории перемещения, а определяется только положениями начальной (1) и конечной (2) точек, то есть электростатическое поле точечного заряда является потенциальным.

Работа, совершаемая силами электростатического поля при перемещении заряда q ₀из точки 1 в точку 2, выражается следующим образом:

,

где φ₁ и φ₂ – потенциалы электростатического поля в точках 1 и 2.

Потенциал электростатического поля определяется с точностью до произвольной аддитивной постоянной С, то есть для поля точечного заряда q:

.

Тогда , .

Разность потенциалов двух точек 1 и 2 в электростатическом поле определяется работой , совершаемой силами поля, при перемещении пробного точечного поло­жительного заряда q ₀из точки 1 в точку 2:

.

Если считать, что при удалении на бесконечность потенци­ал электростатического поля обращается в нуль (φ_∞ =0), то потенциал φ₁ в данной точке поля можно определить следующим образом:

,

то есть потенциал j в данной точке поля равен работе сил электростатического поля при перемещении точечного поло­жительного единичного заряда из данной точки поляна бесконечность.

Циркуляцией вектора напряженности электростатического поля по произвольному замкнутому контуру L называется интеграл

.

Для того, чтобы найти циркуляцию вектора напряженности по произвольному замкнутому контуру L, необходимо выбрать направление обхода контура, разбить этот контур L на элементы , для каждого элемента рассчитать величину (a – угол между векторами и ), а затем все эти величины сложить, что приводит к искомому интегралу.

Однако для электростатического поля циркуляция вектора напряженности по произвольному замкнутому контуру L может быть легко получена из формулы работы, совершаемой силами электростатического поля при перемещении пробного заряда q ₀по произвольному замкнутому контуру L.

С одной стороны, эта работа равна:

,

а с учетом того, что эта работа равна:

.

С другой стороны, эта работа может быть определена с помощью формулы:

,

из которой следует, что для произвольного замкнутого контура эта работа равна нулю, так как . Тогда и циркуляция вектора по произвольному замкнутому контуру L тоже равна нулю, то есть:

.

Величина , где a – угол между векторами и может быть записана в виде скалярного произведения векторов и , то есть, как , а полученное соотношение для циркуляции вектора примет вид:

.

Полученное соотношение является признаком потенциального силового поля. Обращение в нуль циркуляции вектора означает, что силовые линии электростатического поля не являются замкнутыми, они начинаются и заканчиваются на зарядах (соответственно на положительных или отрицательных) или же уходят в бесконечность, что также является свойством потенциального силового поля.

Связь между напряженностью и потенциалом электростатического поля

Напряженность и потенциал φ электростатического поля связаны между собой следующим образом:

= – grad φ или , где

– единичные векторы координатных осей Ох, Оy, Оz, соответственно.

Знак минус в приведенной формуле означает, что вектор напряженности электростатического поля направлен в сторону максимального убывания потенциала j.

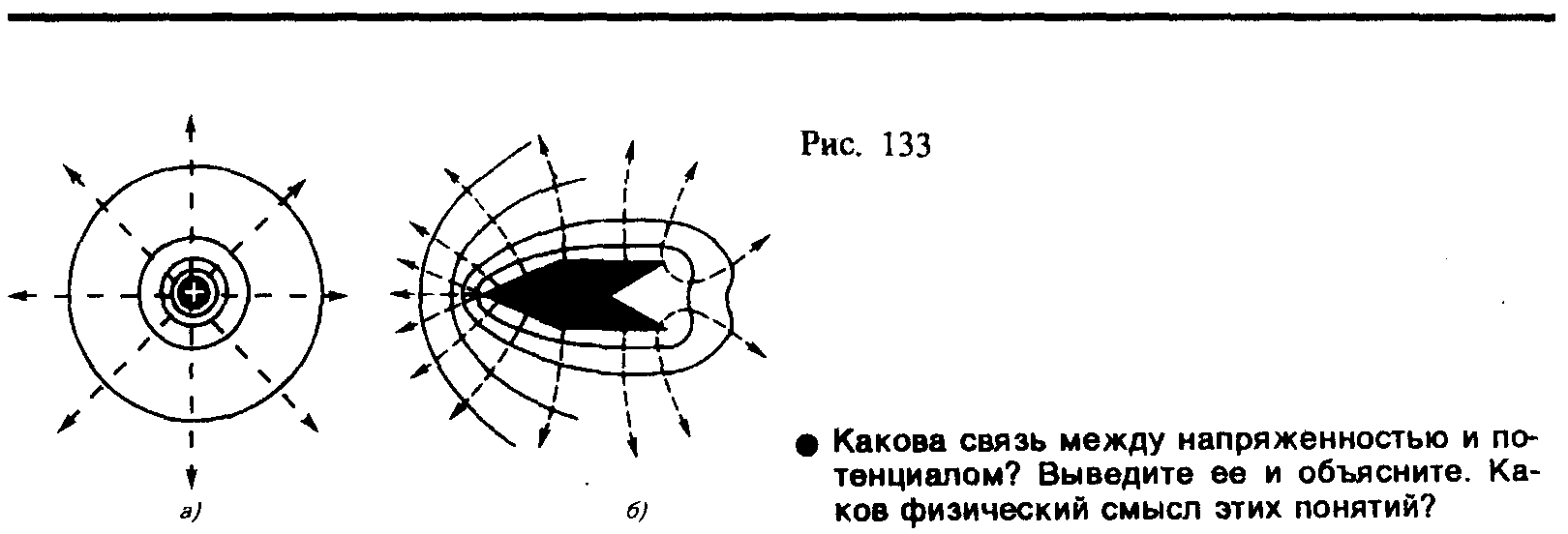

Для графического изображения распределения потенциала электростатического поля используются эквипотенциальные поверхности, то естьповерхности, во всех точках которых потенциал j имеет одно и то же значение.

Рис. 8

Например, для поля, созданного точечным зарядом q, потенциал j определяется выражением: , а эквипотенциальными поверхностями являются кон­центрические сферы (рис. 8). Из этого рисунка видно, что в случае точечного заряда силовые линии поля (штриховые линии) нормальны к эквипотенциальным поверхностям.

Это свойство нормального взаимного расположения силовых линий и эквипотенциальных поверхностей поля является общим для любых случаев электростатического поля. То есть, зная расположение силовый линий электростатического поля, можно построить эквипотенциальные поверхности и, наоборот, по известному расположению эквипотенциальных поверхностей можно построить силовые линии электростатического поля.

Магнитное поле

Тема 3. Магнитное поле. Закон Био-Савара-Лапласа

Электрический ток создает поле, действующее на магнитную стрелку. Стрелка ориентируется по касательной к окружности, лежащей в плоскости, перпендикуляной к проводнику с током (рис. 9).

Основной характеристикой магнитного поля является вектор индукция . Принято, что вектор индукция магнитного поля направлен в сторону север-ного полюса магнитной стрелки, помещенной в данную точку поля (рис. 9).

По аналогии с электрическим полем, магнитное поле также может быть изображено графически с помощью силовых линий (линий индукции магнитного поля).

Силовая линия – это такая линия, касательная к которой в каждой точке совпадает по направлению с вектором индукции магнитного поля. Силовые линии магнитного поля, в отличие от силовых линий электростатического поля, являются замкнутыми и охватывают проводники с током. Направление силовых линий задается правилом правого винта (правилом буравчика): головка винта, ввинчиваемого по направлению тока, враща­ется в направлении линий магнитной индукции (рис. 9).

I

N

S

Рис. 9

Для нескольких источников магнитного поля согласно принципу суперпозиции магнитных полей индукция результирующего магнитного поля равна векторной сумме индукций всех отдельных магнитных полей:

.

Вектор индукции магнитного поля, создаваемого проводником с током , можно определить с помощью закона Био-Савара-Лапласа. При этомнеобходимо учесть то, что закон Био-Савара-Лапласа позволяет найти модуль и направление лишьвектора индукции магнитного поля, создаваемого элементом проводника с током . Поэтому, для определения вектора индукции магнитного поля, создаваемого проводником с током , необходимо первоначально разбить этот проводник на элементы проводника , для каждого элемента с помощью закона Био-Савара-Лапласа найти вектор индукции , а затем, используя принцип суперпозиции магнитных полей, сложить векторно все найденные вектора индукции .

Закон Био-Савара-Лапласа в векторной форме:

I

М

Рис. 10

α

,

где – индукция магнитного поля в точке M, заданной радиусом-вектором , проведенным от начала вектора до этой точки;

– векторное произведение векторов и ;

– магнитная постоянная,

– магнитная проницаемость среды.

Направление вектора определяется по правилу правого винта: направление враще­ния головки винта дает направление вектора , если поступательное движение винта совпадает с направлением тока в элементе проводника (рис. 10).

В скалярном виде закон Био-Савара-Лапласа:

, где – угол между векторами и .

Магнитное поле линейного тока. Для нахождения индукции магнитного поля, созданного прямым проводником с током (рис. 11), необходимо разбить весь проводник на элементы , для каждого элемента проводника с током I найти вектор индукции , а затем векторно сложить все найденные .
