Введение. Татьяна Алексеевна Миронова

Татьяна Алексеевна Миронова

Фаина Васильевна Авдощенко

Александр Ильич Битунов

ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

Методические указания

для самостоятельной работы

к выполнению домашнего задания

студентов специальности

140211, 150202, 151001, 190601, 190603,

190702, 200503, 230105, 151002,

190201, 190202, 260601, 280101

Редактор Н.А. Леготина

Подписано к печати Формат 60х84 1/16 Бумага тип.№1

Печать трафаретная Усл.печ.л.2,5 Уч.-изд. л.2,5

Заказ Тираж 300 Цена свободная

Редакционно-издательский центр КГУ

640669, г. Курган, ул. Гоголя, 25

Курганский государственный университет

Список литературы

1. Гордон В.О. Курс начертательной геометрии: Учебное пособие для втузов. – М.: Высшая школа, 2003.

2. Чекмарев А.А. Начертательная геометрия и черчение: Учебное пособие. – М.: ВЛАДОС, 2005.

3. Стандарты ЕСКД по состоянию на 01.02.97.

4. Государственные стандарты. Указатель 1997 г. (по состоянию на 01.03.97).

5. Чекмарев А.А., Осипов В.К. Справочник по машиностро-ительному черчению. – М., 2003.

6. Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей: Учебник для втузов. – М.: Высшая школа, 2003.

Данные методические указания предназначены для оказания помощи студентам в усвоении темы «Проекционное черчение» при выполнении заданий.

Методические указания не заменяют стандартов ЕСКД и учебников, пользуясь ими, студент обязан изучить указанную преподавателем литературу.

Цель задания

1. Изучение правил выполнения и оформления чертежей:

ГОСТ 2.301-68. Форматы.

ГОСТ 2.302-68. Масштабы.

ГОСТ 2.303-68. Линии.

ГОСТ 2.304-81. Шрифты чертежные.

ГОСТ 2.305-68. Изображения – виды, разрезы, сечения.

ГОСТ 2.306-68. Обозначения графические материалов и правила их нанесения на чертежах.

ГОСТ 2.307-68. Нанесение размеров и предельных отклонений.

ГОСТ 2.317-69. Аксонометрические проекции.

2. Выработка навыков выполнения проекционных чертежей.

Таблица 1

ПЕРЕЧЕНЬ ТЕМ В ЗАДАНИИ

«Проекционное черчение»

№ темы	Наименование темы	Формат	Шифр чертежа
	Шрифты. Выполнение надписей на чертежах. Титульный лист	А3	_
	Техническое сопряжение. Задание – карточка, черт. 1	А3	КИГ 01..001
	Построение необходимого и достаточного количества видов по аксонометрии. Работа в аудитории
	Построение по двум видам детали ее третьего вида с применением разрезов. Задание – карточка, черт. 2	А3	КИГ 01..002
	Выполнение сложных разрезов. Ступенчатый разрез   Ломаный разрез. Задание – карточка, черт. 3,4	А4   А4	КИГ 01..003 КИГ 01..004

Окончание таблицы 1

	Выполнение сечений. Задание – карточка «Сечения»	А3	КИГ 01..005
	Построение фронтальной диметрической проекции детали с вырезом одной четверти. Задание – карточка, черт. 2	А3	КИГ 01..006
	Построение по двум данным видам третьего и н.в. наклонного сечения (тело с вырезом). Задание – карточка, черт. 5	А3	КИГ 01..007

1. Титульный лист

1.1. Содержание титульного листа, расположение на нем надписей, номера используемых шрифтов даны на рис. 1 и в табл. 2.

Рис. 1

Таблица 2

Надпись	Размер шрифта, мм	Шрифт типа Б без наклона
КГУ		Буквы прописные
Кафедра начертательной геометрии и графики		Буквы строчные
1 (2) семестр		Буквы строчные
Альбом графических работ		Буквы прописные
Студент …….. группа		Буквы строчные
Преподаватель		Буквы строчные
Курган 200….200.. уч.год		Буквы строчные

1.2. Надписи на титульном листе выполняются предварительно на миллиметровке, проверяются преподавателем и наклеиваются на ватман формата А3.

1.3. Форматы листов определяются размерами внешней рамки, задание выполняется на формате А3 (297 х 420). Каждый лист должен иметь внутреннюю рамку (рис. 2), которая наносится сплошной основной линией толщиной S в пределах 0,8 … 1 мм. Поле с левой стороны предназначено для подшивки и брошюровки чертежей.

1.4. Чертежи задания могут выполняться на форматах, взятых как горизонтально, так и вертикально (рис. 2 а,б). В зависимости от этого осуществляется оформление листов основной надписью 1 и дополнительной графой 2.

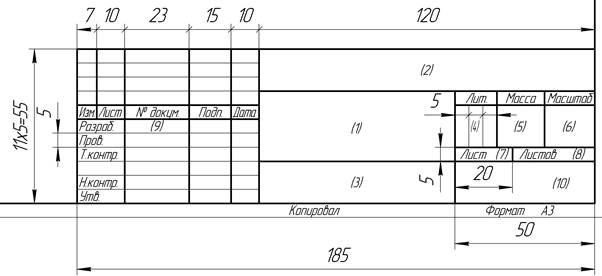

В правом нижнем углу чертежа размещают основную надпись (рис. 3), дополнительная графа 2 выполняется только вдоль длинной стороны формата, кроме формата А4 (210 х 297).

В графах основной надписи указывают:

в графе 1 – наименование изделия;

в графе 2 – обозначение чертежа;

в графе 3 – обозначение материала детали;

в графе 4 – литеру, присвоенную данному документу;

в графе 5 – массу изделия;

в графе 6 – масштаб;

в графе 7 – порядковый номер листа;

в графе 8 – общее число листов;

в графе 9 – фамилии лиц, подписавших документ;

в графе 10 – номер группы.

а) б)

Рис. 2

Рис. 3
