С вырезом одной четверти

Построение фронтальной диметрической проекции детали

Выполнение сечений

Выполнение сложных разрезов

5.1. Заменить вид спереди (главный вид) ступенчатым (рис. 8) и ломаным (рис. 9) разрезами.

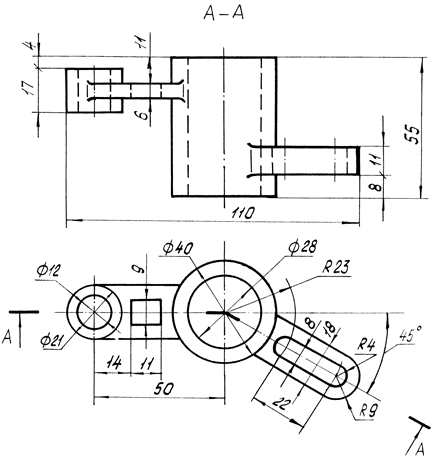

5.2. Чертежи деталей со сложными разрезами выполнить на форматах А4. Рекомендуемый масштаб 1:1. Примеры выполнения ступенчатого и ломаного разрезов приведены на рис. 10 и рис. 11.

Рис. 8

Рис. 9

Рис. 10

Рис. 11

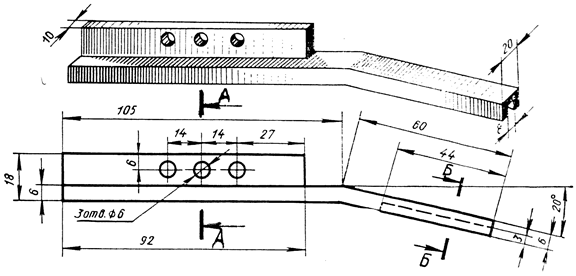

В задании дано аксонометрическое изображение детали и ее главный вид, на котором указаны следы секущих плоскостей для выполнения сечений (рис. 12).

Рис. 12

6.1. На формате А3 выполнить главный вид детали и указанные сечения, заменив одно из них наложенным. Рекомендуемый масштаб 1:1.

6.2. Нанести размеры.

Образец чертежа на рис. 13.

Рис. 13

По двум заданным видам на рис. 6 и выполненному на рис. 7 построить фронтальную диметрическую проекцию детали. Выполнить вырез одной четверти, указанной на схеме. Выполнить штриховку в сечениях. Нанести габаритные (наибольшие) размеры. Масштаб изображения 2:1.

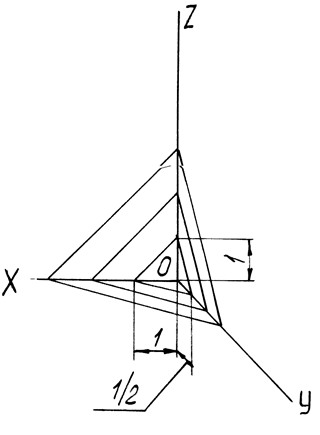

7.1. Построение проекции следует начинать с вычерчивания в тонких линиях аксонометрических осей Х, У, Z, которые располагаются, как показано на рис. 14. Коэффициент искажения по оси У равен 0,5, а по осям Х и Z – 1.

Рис. 14

Во фронтальной плоскости ХОZ нет искажения, поэтому косоугольную диметрическую проекцию называют фронтальной.

Элементы деталей, расположенные в плоскостях, параллельных этой плоскости, проецируются на нее без искажения формы и размеров, в том числе и окружность. Поэтому при вычерчивании изображений во фронтальной диметрии деталь располагают так, чтобы оси цилиндрических отверстий и поверхностей были параллельны оси У. Тогда окружности будут проецироваться на фронтальную плоскость в окружности. На горизонтальную ХОУ и профильную ZOУ плоскости проекций эти окружности проецируются в виде эллипсов. На рис.15 дано расположение осей эллипсов в горизонтальной и профильной плоскостях. Эллипсы при построении изображений во фронтальной диметрии принято заменять овалами.

7.2. Овалы строят по осям – большой и малой.

На рис.16 дан способ построения такого овала.

Рис. 15

Рис. 16 Рис. 17

Рис. 18

Проводят две взаимно перпендикулярные оси, откладывают на них величины, равные большой (АВ) и малой (СД) осям овала. От точки О откладывают вниз или вверх величину большой оси и получают точку 1. Точка 1 является центром дуги радиуса 1 С. Затем делят ОС пополам и откладывают эту величину внутрь от точек А и В по большой оси овала (точки 3, 4). Из точки 1 проводят дугу радиусом R, а из точек 3 и 4 – радиусом r. Точки сопряжения находят на прямых, соединяющих центры дуг.

7.3. Направление штриховки в сечениях следует выбирать в соответствии со схемой, приведенной на рис.17.

7.4. Пример построения фронтальной диметрической проекции детали приведен на рис.18.
