Трансформаторные усилители мощности

Рассмотрим однотактный усилитель мощности, в котором трансформатор включен по схеме с ОЭ (рис. 11.6).

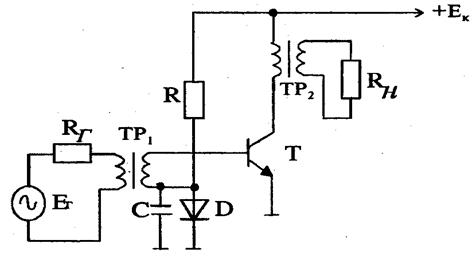

Рис. 11.6. Трансформаторный усилитель мощности

Трансформаторы ТР₁ и ТР₂ предназначены для согласования нагрузки и выходного сопротивления усилителя и входного сопротивления усилителя с сопротивлением источника входного сигнала соответственно.

Элементы R и D обеспечивают начальный режим работы транзистора, а элемент С увеличивает переменную составляющую, поступающую на транзистор Т.

Мощность, потребляемая усилителем от источника питания P_потр = Е_к·I_кн.

Следовательно, КПД усилителя

.

Для идеального усилителя теоретический КПД усилителя . Реальный же КПД .

Рассмотрим двухтактный усилитель мощности (рис. 11.7). Транзисторы могут быть включены по схеме либо с ОЭ (рис. 11.7, а), либо с ОБ (рис. 11.7, б).

Обе схемы могут работать в режиме класса В (резисторы R₁ и R₂ обеспечивают соответствующий начальный режим работы транзисторов).

Двухтактный усилитель можно рассматривать как две независимые схемы, работающие поочередно, каждая в течение полупериода входного сигнала (рис. 11.8).

Средний ток (постоянная составляющая) каждого из транзисторов с учетом обратного тока I_к0

.

Коэффициент полезного действия двухтактного усилителя мощности класса В

.

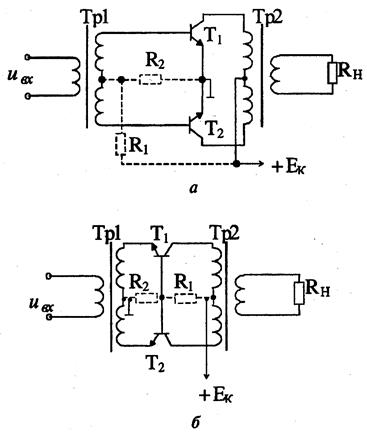

Рис. 11.7. Двухтактный усилитель мощности

Рис. 11.8. Временные диаграммы двухтактного усилителя класса В

Для идеального усилителя U_кт = Е_к, I_кт = I₁, η_тр = 1, а следовательно, теоретический КПД . Реальный же КПД составляет 0,6÷0,7.
