Экспликация полов

Номер помещения	Тип пола	Схема или серия пола	Данные элементов пола (наименование, толщина)	Площадь
25 мм.	15мм.	50 мм.	75 мм.	20 мм.

Тип пола указывается по рабочим чертежам. При применении типовой конструкции пола приводят только дополнительные данные.

ПЛАН КРОВЛИ

На план кровли (крыши) наносят:

1. координационные оси: крайние, у деформационных швов, по краям
участков кровли (крыши) с различными конструктивными и другими
особенностями с размерными привязками таких участков;

2. обозначение уклонов кровли;

3. отметки или схематический профиль кровли;

4. позиции (марки) элементов и устройств кровли (крыши).

На плане кровли (крыши) указывают деформационные швы двумя тонкими линиями, парапетные плиты и другие элементы ограждения кровли (крыши), воронки, дефлекторы, вентшахты, пожарные лестницы, прочие элементы и устройства, которые указывать и маркировать на других чертежах нецелесообразно. П ример выполнения плана кровли дан в приложении.

ЧЕРТЕЖ ГЕНПЛАНА

(включающий в себя план благоустройства, план озеленения и разбивочный чертеж). Чертеж генплана содержит:

1. строительную геодезическую сетку в виде «+» в углах квадратов со стороной 10 см. Начало координат принимают в нижнем левом углу листа. Оси строительной геодезической сетки обозначают арабскими цифрами, соответствующими числу сотен метров от начала координат и прописными буквами русского алфавита. ПРИМЕР: для Ml:1000

0А (начало координат); 1А; 2А; ЗА - вертикальные оси ОБ (начало координат); 1Б;.2Б; ЗБ - горизонтальные осп ПРИМЕР: для М1:500

0А (начало координат); 0А+50; IA; 1А + 50 - вертикальные оси ОБ (начало координат); 0Б+50;.1Б; 1Б+50 - горизонтальные оси 2. «красную» линию, отделяющую территорию магистрали, улицы,

проезды и площади от территории, предназначенной под застройку; 3 ограждение с воротами и калитками (для детских садов, школ, больниц и т.д.);

4. проектные горизонтали через 0,5 м с указанием уклона проектного рельефа (назначается студентами самостоятельно от 1% до 5%). Горизонтали не проводятся по зданиям, дорогам, площадкам с покрытием;

5. здания и сооружения с указанием:

• проемов ворот и дверей,

• крайних осей проектируемого здания;

• отмостки вокруг зданий и сооружений, въездных пандусов, наружных лестниц и площадок у входов;

• порядковых номеров внутри контуров зданий и сооружений в нижнем правом углу;

• абсолютной отметки, соответствующей условной нулевой отметке, помещаемой на полочке - внутри контура проектируемого здания;

• проектных отметок планировки и фактических отметок рельефа местности в углах проектируемого здания (в виде дроби с проектной отметкой в числителе и фактической в знаменателе);

• координат точек пересечения координатных осей зданий в двух противоположных углах в виде дроби;

• автомобильные дороги с указанием радиусов кривых по кромке проезжей части в местах их взаимного пересечения и площадки с дорожным покрытием;

• элементы благоустройства (тротуары, площадки: спортивные, хозяйственные, отдыха и т.д.);

• указатель направления на север стрелкой с буквой «С» у острия (в левом верхнем углу генплана);

• размерную привязку проектируемого здания (в виде цепочки по элементам благоустройства);

• экспликацию зданий и сооружений по форме:

Для промышленных зданий

№п/п	Наименование	Координаты
	Проектируемое здание	ОА+60; ОБ+20
	Хозяйственная площадка
	И т.д.
15мм	120мм	50мм

Для жилых и общественных зданий и сооружений

№ на плане	Наименование и обозначение	Этаж ность	Количество зданий квартир здания всего	Площадь, кв.м застройки общая нормируемая здания всего здания всего	Строительный объем, кв.м здания всего
10 мм	45 мм	10мм	10мм	10мм	10мм	15мм	15мм	15мм	15мм	15мм	15мм

Ведомость малых архитектурных форм и переносных изделий

Поз.	Обозначение	Наименование	Кол-во	Примечание
10 мм	60 мм	60 мм	10мм	45 мм

Ведомость элементов озеленения

Поз.	Наименование породы или вида насаждения	Возраст, лет	Кол-во	Примечание
10 мм	85 мм	15 мм	15 мм	60 мм

Ведомость тротуаров, дорожек и площадок

Поз.	Наименование	Тип	Площадь покрытия, кв.м	Примечание
10 мм	105 мм	10 мм	30 мм	30 мм

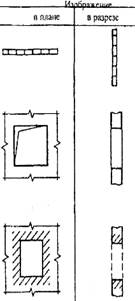

Наименование

1. Перегородка из стеклоблоков Примечание На чертежах в масштабе 1:200 и мельче допускается обозначение всех видов перегородок одной сплошной толстой основной линией.

2 Проемы

2.1. Проем (проектируемый без запол­нения)

2.2. Проем, подлежащий пробивке в существующей стеке, перегородке,.по­крытии, перекрытии

2.3. Проем в существующей стене, пе­регородке, покрытии, перекрытии, под­лежащий заделке

Примечание. В поясняющей надписи вместо многоточия указываю! материал закладки.

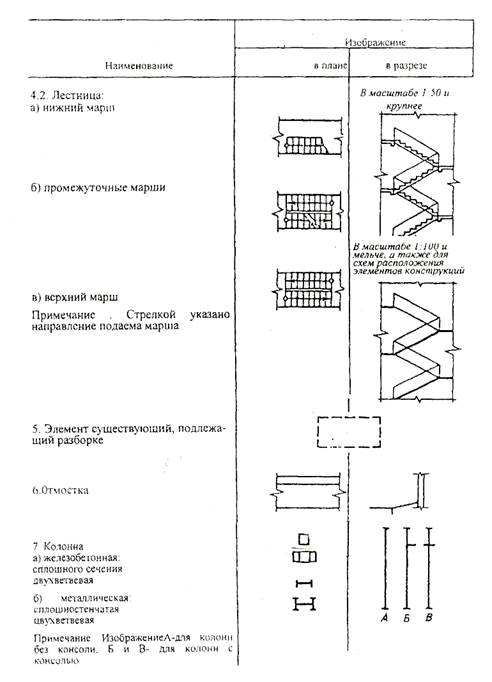

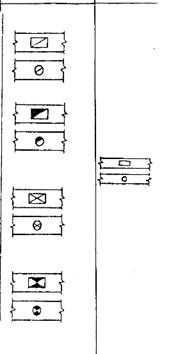

15. Каналы дымовые и

вентиляционные

15.1. Вентиляционные шахты и

каналы

15.2Дымовыетрубы (твердоегогсливо)

15.3. Дымовые трубы (жидкое топливо)

15.4. Газоотводные трубы

Наименование


11.8. Дверь (ворота) раздвижная двупольная

! 1.9. Дверь (ворота) подъемная

11.10. Дверь складчатая

11.11. Дверь вращающаяся

11.12. Ворота подъемно-поворотные

12. Переплеты оконные

12.1. Переплет с боковым подвесом,

открывающийся внутрь

12.2. То же, открывающийся наружу

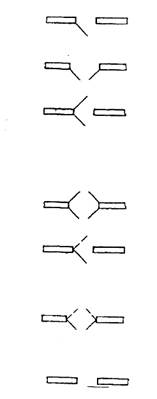

Наименование

11. Двери, ворота

11.1.Дверь однопольная

11.2. Дверь двупольная

11.3. Дверь двойная однопольная

11.4. То же, двупольная

11.5. Дверь однопольная с качающимся полотном (правая или левая)

11.6. Дверь' двупольная с качающимися полотнами

11.7 Дверь (ворота) откатная одно-польная

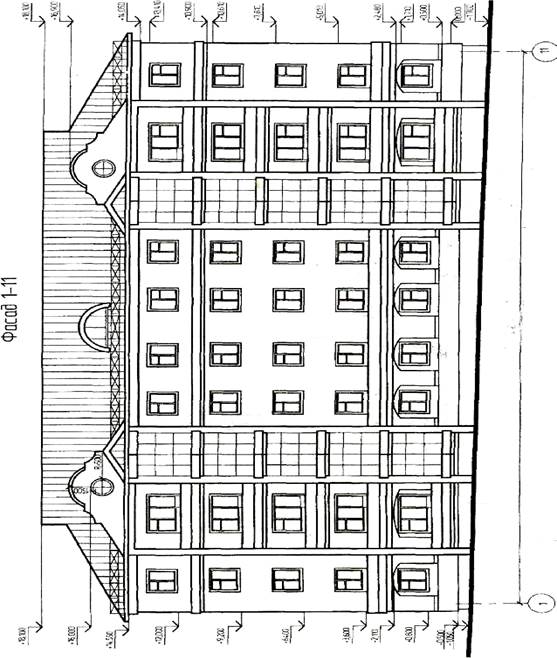

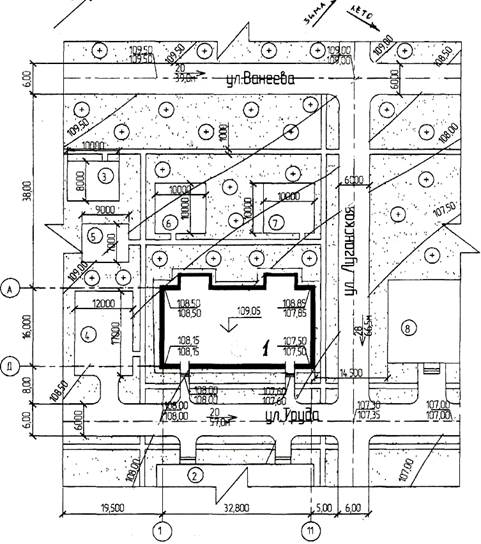

Генплан. М 1500
