Система воды промежуточного контура
|
|
|
|
На АЭС с ГЦН-195М промконтур используется только для охлаждения компонентов, указанных в табл. 2. Для сравнения с прототипом в таблице 3 приведены значения расходов промконтура в пределах обвязки ГЦНА-1391.
Таблица 2
Распределение расходов промконтура в пределах обвязки ГЦН-195М.
| Потребитель | Расход |
| · на холодильник блока уплотнения вала | 3 м3/час |
| · на холодильник корпуса электромагнита | 2,0 м3/час |
| · на холодильники автономного контура и системы запирающей воды, соединенные последовательно по линии промконтура | 35¸50 м3/час |
| Суммарный расход на один ГЦН - 40-60 м3/час |
Таблица 3
Распределение расходов промконтура в пределах обвязки ГЦНА-1391.
| Потребитель | Расход |
| · на маслоохладитель | 20 м3/ч |
| · на воздухоохладители | 60 м3/ч |
| · на холодильник автономного контура | не менее 30 м3/ч |
| · на на холодильник радиально-осевого подшипника (РОП) и холодильник воды на блок уплотнений, соединенных последовательно по линии промконтура | не менее 20 м3/ч |
| Суммарный расход на один ГЦН - 130 м3/час. |
В отличие от этого в пределах обвязки ГЦНА-1391 система воды промежуточного контура служит для охлаждения воды автономного контура, воды подаваемой в блок уплотнения вала, воды смазки и охлаждения радиально-осевого подшипника насоса, масла и воздуха приводного двигателя (рис. 20).

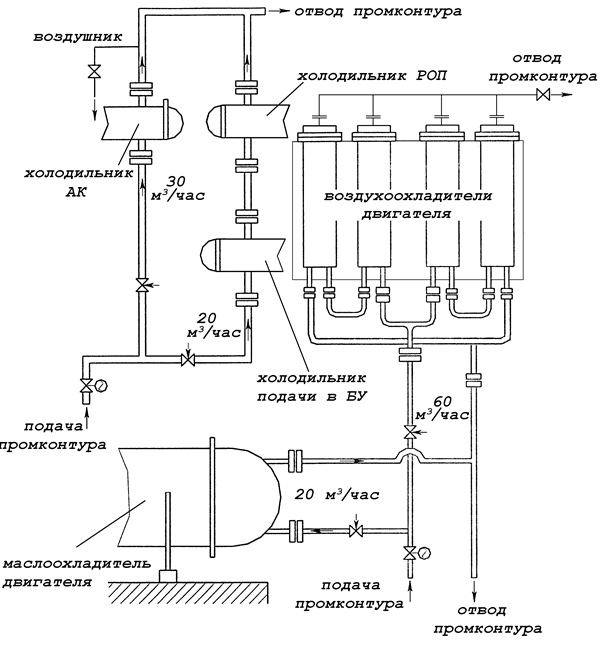

Рис. 20. Схема подачи воды промконтура на ГЦНА-1391
Вода промконтура с давлением 3...10 кгс/см2 (0,294...0,98 МПа) и температурой не более 34°С (307 К) расходом 80 м3/ч подается на маслоохладитель и воздухоохладители приводного электродвигателя, из них 20 м3/ч на маслоохладитель и 60 м3/ч на воздухоохладители. В режиме стоянки допускается повышение температуры промконтура на двигатель до 45°С (318 К).
|
|
|
Вода промконтура с давлением 3...10 кгс/см2 (0,294...0,98 МПа) и температурой не более 45°С (318 К) расходом не менее 50 м3/ч подается в систему охлаждения вспомогательных систем насоса, из них на холодильник автономного контура не менее 30 м3/ч, на холодильник радиально-осевого подшипника (РОП) и доохлаждающий холодильник воды на блок уплотнений, соединенных последовательно - не менее 20 м3/ч.
В случае прекращении подачи воды промконтура на охлаждение вспомогательных систем насоса более 3-х минут, для охлаждения нижнего радиального подшипника, в автономный контур подается вода от напорной магистрали насосов подпитки первого контура.
|
|
|
|
|
