Вентиляторов на сеть

Параллельная и последовательная работа

Вентилятора ВО14-320 № 5 в логарифмических координатах

Вентилятора ВО14-320 № 5 в линейных координатах

Аэродинамические характеристики вентиляторов в линейных или логарифмических координатах представляют собой набор одной или нескольких групп изолиний.

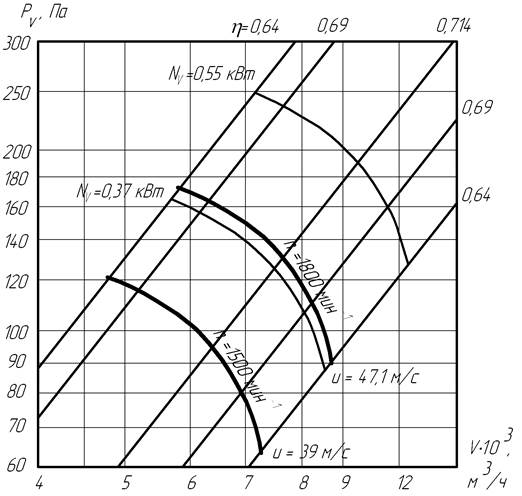

На рис. 6 и 7 представлены изолинии оборотов рабочего колеса, установочных мощностей и КПД.

Изолинии оборотов рабочего колеса показывают зависимость полного давления от производительности вентилятора при постоянных оборотах рабочего колеса.

Рис. 7 – Аэродинамические характеристики центробежного

Изолинии установочных мощностей соответствуют величине установочной мощности определенного двигателя и определяет границу, выше которой любая точка совместной работы вентилятора и сети не может быть обеспечена этим двигателем и требует установки двигателя большей мощности.

Изолинии КПД представляют собой линии равных значений КПД для любых режимов работы вентилятора.

В практике проектирования вентиляционных систем зачастую используют совместную работу двух или нескольких вентиляторов, которые объединяют последовательно или параллельно.

При последовательной работе двух вентиляторов увеличивается рабочее давление вентиляционной установки. Чтобы получить суммарную характеристику системы из двух вентиляторов одинаковой производительности, установленных последовательно, необходимо сложить их давления при фиксированной производительности. Аэродинамическая характеристика последовательной работы двух одинаковых вентиляторов приведена на рис. 8.

Рис. 8 – Аэродинамическая характеристика
