Круговые диаграммы

Последовательность действий при построении диаграммы

1. Выделите в таблице диапазон данных, по которым будет строиться диаграмма, включая, если это возможно, и диапазоны подписей к этим данным по строкам и столбцам.

2. Для того чтобы выделить несколько несмежных диапазонов данных, производите выделение, удерживая клавишу <Ctrl>.

3. Вызовите Мастера диаграмм (пункт меню Вставка/ Диаграмма или кнопка на стандартной панели инструментов).

4. Внимательно читая все закладки диалогового окна мастера построения диаграмм на каждом шаге, дойдите до конца (выбирайте “Далее”, если эта кнопка активна) и в итоге нажмите “Готово”.

После построения диаграммы можно изменить:

· размеры диаграммы, потянув за габаритные обозначения, которые появляются тогда, когда диаграмма выделена;

· положение диаграммы на листе, путем перетаскивания объекта диаграммы мышью;

· шрифт, цвет, положение любого элемента диаграммы, дважды щелкнув по этому элементу левой кнопкой мыши;

· тип диаграммы, исходные данные, параметры диаграммы, выбрав соответствующие пункты из контекстного меню (правая кнопка мыши).

Диаграмму можно удалить: выделить и нажать <Delete>.

Диаграмму, как текст и любые другие объекты в MS Office, можно копировать в буфер обмена и вставлять в любой другой документ.

Круговые диаграммы - представляют собой круг, разделенный на сектора (торт), и используются для показа относительной величины, составляющей единое целое. Самый большой сектор круга должен быть первым по часовой стрелке от верха. Каждый сектор круга должен быть помечен (обязательно название, значение и доля в процентах). Если необходимо сделать акцент на определенном секторе, его отделяют от остальных.

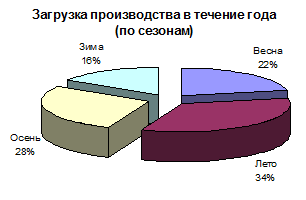

Построим объемную круговую диаграмму, которая отображает загрузку производства в течение года.

При помощи круговой диаграммы может быть показан только один ряд данных, каждому элементу которого соответствует определенный сектор круга. Площадь сектора в процентах от площади всего круга равна доле элемента ряда в сумме всех элементов. Так, сумма всех долей по сезонам составляет 100%. Круговая диаграмма, созданная на основе этих данных, показана на рисунке:

В Excel представлены 6 типов круговых диаграмм:

¾ круговая – отображает вклад каждого значения в общую сумму;

¾ объемная круговая;

¾ вторичная круговая – часть значений основной диаграммы вынесена на вторую диаграмму;

¾ разрезанная круговая – секторы значений отделены друг от друга;

¾ объемная разрезанная круговая;

¾ вторичная гистограмма - часть значений основной диаграммы вынесена в гистограмму.

Если в круговой диаграмме требуется отделить секторы, не обязательно изменять тип диаграммы. Достаточно выделить круг и перетащить любой сектор по направлению от центра. Чтобы вернуть первоначальный вид диаграммы, следует перетащить сектор в обратном направлении.

При этом следует помнить, что если требуется отделить только один сектор, следует произвести на нем два одинарных щелчка. Первый выделит ряд данных, второй – указанный сектор.

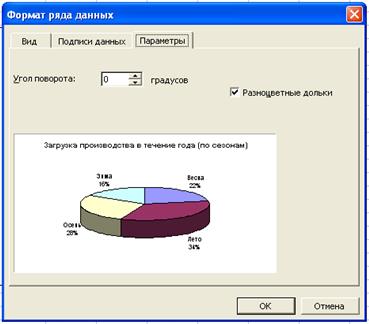

На круговой диаграмме секторы можно поворачивать на 360° по кругу. Для этого следует выделить ряд данных в контекстном меню выбрать вкладку Формат рядов данных, перейти на вкладку Параметры и ввести нужное значение угла поворота:

Вторичная круговая диаграмма, как и вторичная гистограмма, позволяет некоторую часть данных отобразить отдельно, более подробно, на вспомогательной диаграмме или гистограмме. Причем вторичная диаграмма учитывается на первичной диаграмме в виде отдельной доли. Для примера рассмотрим диаграмму, отображающую объем продаж за неделю, где часть, приходящаяся на выходные дни, вынесена в виде вторичной круговой диаграммы. При выборе типа диаграммы указываем Вторичная круговая.

Чтобы задать способы отбора данных для вторичной диаграммы, в контекстном меню выбираем Формат рядов данных и перейти на вкладку Параметры. Здесь указываем количество последних значений во второй части, размер второй части, ширину зазора между диаграммами и другие параметры, например.
