III. Порядок выполнения работы. II. Краткие сведения из теории

II. Краткие сведения из теории

Рассмотреть процессы возникновения напряжений и деформаций в пластине при нагреве и охлаждении.

1. Произвести наплавку валика на кромку пластины и определить величину продольных деформаций. Данные занести в таблицу 1.

Таблица 1

№ точек	Отсчёты по прибору	Величина продольных перемещений после наплавки D L = В ср - A ср	Величина продольных деформаций D L / L× 100%
До наплавки валика	После наплавки валика
1-й	2-й	А ср	1-й	2-й	В ср

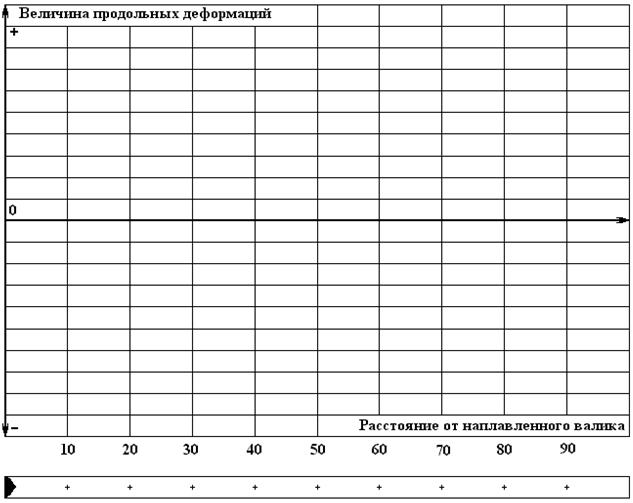

2. Построить график распределения продольных деформаций (перемещений) по ширине пластины.

3. Определить величину прогиба пластины во времени. Данные занести в таблицу 2.

Таблица 2

Время от начала сварки, мин		0,15	0,30	0,45	1,00	1,15	1,30	1,45	2,00	2,15	2,30	3,00	5,00	10,00
Отсчёты по прибору, дел
Значение прогиба, мм

4. Построить график зависимости изменения прогиба пластины во времени

IV. Выводы по работе

V. Контрольные вопросы

1. Объясните основные причины образования напряжений и деформаций.

2. Укажите основные способы снижения сварочных деформаций.

3. Укажите основные способы снижения сварочных напряжений.
