ЧПУ, воспринимающие стандарт STEP-NC

Системы ЧПУ, воспринимающие стандарт STEP-NC (ISO 14649), могут относиться к одному из трех типов.

Первый базируется на традиционном использовании G-кодов (ISO 6983), т.е. построен на основе обычной системы ЧПУ без каких-либо внутренних изменений. Управляющие программы ISO 14649 конвертируются в формат ISO 6983 на уровне постпроцессирования. Строго говоря, этот тип не относится к STEP-NC-CNC.

Второй тип имеет встроенный интерпретатор ISO 14649, который интерпретирует управляющие программы самостоятельно, при этом какие-либо функции искусственного интеллекта отсутствуют.

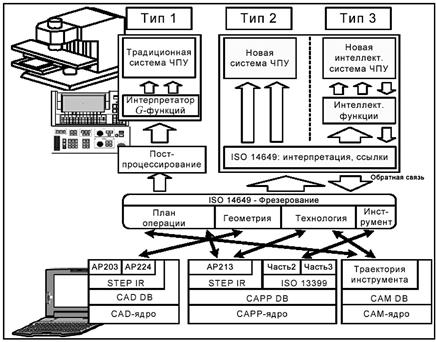

Рис. 11.11. Системы ЧПУ, воспринимающие стандарт STEP-NC

Третий тип является полномасштабным вариантом STEP-NCCNC, располагающим следующими возможностями:

¨ интеллектуальные сетевые функции системы ЧПУ, поддерживающие цепочку CAD-CAM-CNC, выполненную на основе модели ISO 14649;

¨ полная автоматизация цикла от наладки до измерения;

¨ встроенная система искусственного интеллекта, возможность автономного управления объектом.

Управляющие программы ISO 14649 содержат самые разнообразные данные. Используя подобные данные, система ЧПУ способна генерировать траектории инструмента соответственно текущей цеховой ситуации; а также самостоятельно составлять планы операции и адекватно реагировать на непредвиденные события. Несмотря на то, что системы STEP-NC-CNC молоды, они являются очередным поколением систем ЧПУ с открытой архитектурой. Системы принимают на входе STEP-данные (ISO 14649) и выполняют разнообразные интеллектуальные функции.

11.2.6. Среда разработки управляющих программ
для систем ЧПУ AdvancEd

AdvancEd представляет собой многофункциональный проблемно-ориентированный редактор управляющих программ для систем ЧПУ, который может быть встроен в систему ЧПУ или может использоваться в качестве самостоятельного приложения в технологическом отделе подготовки управляющих программ. AdvancEd располагает всеми функциями стандартного текстового редактора, а также целым рядом дополнительных свойств, специфичных для редакторов управляющих программ ЧПУ. К числу специфичных функций относятся следующие:

¨ ввод кадров с упрощенной панели оператора, графическая контекстная помощь для конкретной G-функции;

¨ синтаксический и семантический контроль и коррекция вводимых кадров;

¨ определение текущего G-вектора (соответственно состоянию системы ЧПУ) в любой точке управляющей программы; просмотр координат G-вектора для текущего кадра;

¨ осуществление специальных операций с блоками (масштабирование осей, перенумерация кадров);

¨ работа с текстовыми файлами любого объема (с более высокой скоростью, чем известные системы);

¨ вызов внешних приложений;

¨ средство отладки управляющих программ с возможностью моделирования траектории инструмента.

AdvancEd оснащен системой сообщений и диагностики критических ошибок.

В связи с многообразием версий языка управляющих программ корректное выполнение функций редактирования возможно лишь при условии настройки редактора AdvancEd на конкретную версию языка. Эта настройка осуществляется путем описания версии в специальном конфигурационном файле. Для версии WIN32 предлагается специальная инструментальная система разработки конфигурационных файлов – CFG_Editor.

К настоящему времени имеются версии AdvancEd для платформ DOS16, DOS4GW32 и WIN32, причем для первых двух предусмотрена возможность локализации, настройки окружения и установки прав доступа к директориям. В отдельный файл настроек вынесено описание всех диалогов и сообщений об ошибках. Локализация редактора AdvancEd для платформы WIN32 осуществляется заменой соответствующих ресурсов.

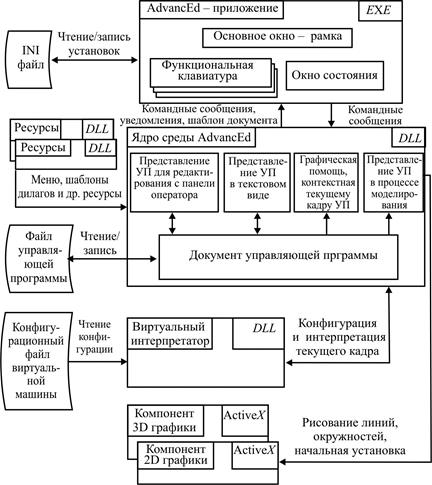

На рис. 11.12 приведена блочная структура среды AdvancEd, которая свидетельствует, с одной стороны, о высокой степени ее сложности; а с другой стороны, о ясной и регулярной внутренней организации. Технические характеристики AdvancEd различных версий в сравнении с аналогичными по своему назначению системами приведены в табл. 11.1.

Сегодня отсутствуют какие-либо конкурентоспособные аналоги AdvancEd с подобным же набором услуг и подобной же производительностью. Во всех известных системах отсутствует возможность настройки на конкретную версию языка управляющих программ и синтаксическая коррекция вводимых кадров.

В рамках развития системы ведутся работы по построению AdvancEd в качестве COM-сервера (Component Object Model) для стандартизации использования в различных клиентских приложениях.

AdvancEd поставляется настроенным на конкретную версию языка управляющих программ в виде саморазворачивающегося архива с комплектом сопроводительной документации на русском и английском языках в формате Microsoft Word, Windows 95, version 6.0/7.0.

Рис. 11.12. Блок-схема среды разработки УП для систем ЧПУ AdvancEd

В целом AdvancEd представляет собой проблемно-ориен­тиро­ванный редактор управляющих программ для систем ЧПУ. Его основными особенностями являются: контекстная помощь, высокое быстродействие при работе с файлами неограниченной длины и способность настройки на конкретную версию языка управляющих программ (см. табл. 11.1).

В табл. 11.2, 11.3 даны основные сведения по СЧПУ типа СNC и PCNC.

Таблица 11.1

Технические характеристики зарубежных CЧПУ типа AdvancEd

Технические характеристики	andron-editor Version 1.20m++ Copyright (C) Andron GmbH 1988-1993 Le	DOS 7.10 (038-I) Aedit Version 2.2 Copyright (С) 1983, 1984, 1985 Intel Corporation	XYZPRO32 Edit Plus Copyright (С) 1995–1996 Ascendant Technologies	AdvancEd DOS version 1.35	AdvancEd DOS4GW version 2.0	AdvancEd Win32 version 1.4
Переход на конец файла, мкс
Сохранение редактируемого файла, мкс
Поиск строки, мкс					25.
Сохранение блока, мкс			не реализовано		21.	22.
Загрузка блока, мкс		не реализовано	не реализовано	88.
Удаление блока, мкс
Ренумерация блока, мкс	не реализовано	не реализовано
Подсчет G- век­тора, мкс	не реализовано	не реализовано	не реализовано

Таблица 11.2

Характеристики CЧПУ типа CNC и PCNC

№ п/п	Система ЧПУ	Область применения	Количество управляемых координат (осей), интерполяция	Скорость рабочих подач и шпинделя	Датчики перемещения	Тип и емкость памяти	Связь с внеш- ней средой + вх./вых.	Наработка на отказ, часов. Цена	Средства управления	Процессор
	2Р22	Упр. металлообрабатывающими станками	Одновременно линейная по 3, круговая по 2		- ВТ; - СКВТ; - резольвер; - ФЭД-; - преобразо-ватель изм. линейных перемещений; - преобразо-ватель многополюсный бесконт.	- RAM: 8 кб; - C MOS RAM: 2 кб Программоноситель: 8-дорожечная перфолента; - магнитная кассета МК-60			Пульт управления; клавиатура; панель индикации	Микро-ЭВМ «Электроника-60М»
	2С42	Сложные станки; обрабат. центры; токарные станки, оснащенне СЭП	До восьми осей всего. Одновр. управление при линейной: 4 оси при круговой в одной координатной плоскости	10…9999,999 мм/мин. V max = 15 000 мм/мин	КНМЛ, ФСУ - для хранения УП, ППР, параметров, коррекций: 64 кб; - для хранения констант станка, программ Э/А, ПТЦ: 16 кб ППЗУ-128 кб C MOS RAM-40 кб			Дисплей ЭЛТ; пульт управления; пульт коррекций	Микро-ЭВМ «Электроника – МС 1201.02»

Продолжение табл. 11.2

	МАЯК-542 (Ижевск)	Для упр-вления технологическим оборудованием	Одновременно 5 лин-ая + шпиндель, круговая, винтовая; время серво-цикла 5 мс	1–12 000 мм/мин; корр. скорости подачи: 10–200 %	Индукционные, фотоэлектрические (круговые и линейные)	1,44 FDD ППЗУ: 64 C MOS RAM 16 кб (120 ч)	ИРПС RS485 Ethernet 10M   144/96	110 тыс.	Цветная ЖК панель 10.4 TFT или ЭЛТ 9” 640×480; клавиатура: клавиши цифровые, символьные перемещения курсора; функциональные, включения и выключения сети	КМ1801ВМ2
	МАЯК-600 (Ижевск)	Одновременно 8 лин-ая + шпиндель, круговая, винтовая   Время сервоцикла 2 мс	1–30 000 мм/мин; корр. скорости подачи: 0–200 %; макс. унит. код для ШД 75; 86; 96 кГц	Flash-диск: 8 Мб* ОЗУ: 8 Мб* C MOS RAM – 64–1024 кб (1000 ч) FDD	10 000     120 тыс.	IBM PC совместимый одноплатный пром. компьютер Intel 486DX
	ЛУЧ – 430ТМ (Ижевск)	Упр. станком токарным специальным СТ – 200	Число приводов подач: 6, из них одновременно: при линейной – 3, при круговой – 2	10–9999,999 мм/мин; V max = 15 000 мм/мин	ФЭД	– Для хранения УП, ППР, параметров, коррекций: 64 кб; – для хранения констант станка, программ Э/А, ПТЦ: 16 кб	RS232     128/64	100 тыс.	Дисплей ЭЛТ 135×155; пульт управления; клавиатура; панель индикации

Продолжение табл. 11.2

	Электро- ника НЦ – 31	Основная область прим-ния – упр. токарными станками	До трех осей; одновременное управление по двум; линейная, круговая, резьбонарезания	1–9999 дискр./мин;   V max = 9999 дискр./мин	ВТ; СКВТ; индуктосин; ФЭД; преобразователь многополюсный бесконтактный; резольвер	– Емкость памяти RAM: 8 кб; – емкость памяти C MOS RAM: 2 кб (≥120 ч) ПЗУ 16 кб; кассета электр. памяти	15/16	120 тыс	Пульт управления; клавиатура; панель индикации	Эл-ка-НЦ
	Электроника МС 2101	Упр. токарными многоцелевыми группами станков	До трех координат управление при интерполяции: при линейной: 3 оси; при круговой: 2 оси;   Время сервоцикла 10 мс	0,01–10 000 мм/мин; V max = 15 000 мм/мин; ск. шп-деля: 1-5000 об/мин; корр. ск. пода-чи: 20–120 % корр. ск. шпинделя: 2–120 %	Фотоимпульсные	ПЗУ+ ППЗУ: 32 кб; C MOS RAM: 32 кб; программо- носитель: ЦМД (время хранения не ограничено)	ИРПС   128/64	13 000   130 тыс.	Дисплей газоразр 153,5×153,5; пульт управления; клавиатура; панель индикации	микро-ЭВМ «Электроника – МС 2101»
	NC-110 ООО «Балт-Систем»	Сложные ст-ки фрезерно-сверлильно-расточной и токарно-карусельно-	До 16 (включая шпиндель) одновременно; 8 осей непрерывных + 2 оси с перемещением «от	от 0,01 до 99 999,99; корр. ск. шпинделя: 75–125 %; корр. ск. подач 0–125 %	ФЭД	Тип и емкость памяти: ОЗУ 8–64 Мб; Flash до 72 Мб HDD FDD	RS232 с ПО –RS422 LPT Ethernet 48/32×8+ Анал./	15 000   180 тыс.	Видеомонитор TFT-10.4” или 14” ЭЛТ 1024×768 – 256; клавиатура;	PEN- TIUM MMX 226 МГц;

Продолжение табл. 11.2

		револьверной групп	точки к точке», 1 ось шпинделя				входы: энкодеры		панель алфавитно-цифровая Кнопки перемещения курсора; панель функ. клавиатуры; консоль вкл./ откл.
	NC-200(210)	4 + шпиндель; линейная, круговая, лин-но- круг-ая (винтовая)	RS232   64/48+ 8 анал.	20 000   120 тыс.	5×86 или PENTIUM MMX
	WL5LT (WL3T)	Карусельные и токарные станки	Одновременно 2 + 1 (план-шайба); линейная, круговая	0–32 000 мм/мин; V max до 32 м/мин; корр. ск. подач и шпинделя 0–120 %	Линейный (оптический), круговой (оптический) с цифровым выходом	Флэш-память от 3 Mб до 256 Mб; 3–16 Мб для УП	RS232 RS485 FTR-клиент по Ethernet-10     САN-интерфейс	10 000	Дисплей; ПО; клавиатура динамическая функциональная; ручка изм. скорости подачи; ручка изм. скорости шпинделя; клавиши включения и выключе- ния
	WL4M	Фрезерные станки	До 4 осей; одновременное управление по трем; линейная; круговая (спиральная)	0–15 000 мм/мин; V max до 20 м/мин; коррекция ск. подач 0–130 %	10 000   160 тыс.
	Anilam 3300MK		Время сервоцикла 5 мс			ОЗУ до 32 Мб HDD	RS232 САN		ЭЛТ 14^11	486DX4 100 МГц

Продолжение табл. 11.2

	SINUMERIK 802 C	Для малых компактных станков	3 оси + 1 шп. лин-ая по 3 осям; круг-ая; винт-ая 2D+1	Ск. шпинделя программируемая (до 999,999 об/мин); ск. подачи программируемая (макс. 100 000 мм/мин)	Инкрементальный датчик   sin/cos;   абсолютный датчик с интерфейсом EnDat;   дополнительный датчик шпинделя	Пользовательская память ЧПУ (долговременная) для программ и данных: 256 кб и более	RS232 + Profibus     64/64	25 000	Панель оператора OP 020; плоский LCD дисплей 5,7” 320×240; станочный пульт MCP
	SINUMERIK 802 S	3 оси лин-ая по 3 осям; круг-ая; винт-ая 2D+1	25 000
	SINUMERIK 802 D	Для станков	4 осями + 1 шп. лин-ая по 3 осям; круговая; винтовая; в полярных координатах	144/96	20 000     180 тыс.	Плоская па- нель операто- ра монохром- ная или цвет- ная 10,4”; полная ЧПУ клавиатура; станочный пульт MCP
	SINUMERIK 810D	Модульная система ЧПУ для станков	Максимум 5 осями (или 4 осями + шпинделем)	RS232 RS485 + Profibus 144/ 96	20 000	ТFT 10,4” монохромн. или цветная; кнопочная панель PP 031-MC; ручной пульт управления тип B-MPI; ручной пульт программирования PHG, тип MPI
	SINUMERIK 840D	По заказу		RS232 RS485 + Profibus	AMD K6-2 233 МГц; Celeron 650 МГц; Pentium 3 933 МГц

Продолжение табл. 11.2

	FMS-3000   FMS-3100   FMS-3200	Фрезерные копировальные станки; обрабатывающие центры; токарные станки	8 + шпиндель; одновременно линейная по всем осям; круг-ая по 2; линейно-круговая по 3 осям	1–24000 мм/мин; V max = 24000 м/мин; корр. ск. подачи: 0–200 %	Фотоимпульсные	Flash-диск: до 144 Мб FDD HDD CD-ROM	RS232 ISA PCI COM LPT Ethernet   От 64 до 468	50 000   240 тыс.	Цветной TFT 10”/15 повышенной яркости; клавиатура со свободно-программируемыми клавишами с индикацией	До P-III 1 ГГц, RAM 512 Mб
	Fagor CNC 8055 MC	Фрезерные станки	До 7			ОЗУ до 1 Мб Flash-диск			LCD 11^11
	NC-2000	Станки, роботы, техн. об-ие	Время сервоцикла 55 мкс		ФЭД	ОЗУ 0,7 Мб FDD	64/48
	ДиаНа-СLС	Станки (модернизация)					32/32
	TNC 410/426/430	Станки	От 4 до 9			НDD 2 Гб	RS232 RS485 Ethernet		ЭЛТ 15”TFT 10,4”
	TNC 124	Для фрезерных сверлильных и расточных станков	3 управляемых, 1 неупр. (для индикации положения)	0–30 000 мм/мин	Лиин. и угл. датчики произв-ва HEIDENHAIN (предпочтительно с ФЭД)	Память программ: 128 кб	RS232   ИК	15 000   600 тыс.	Плоский экран, монохромный 192×120 мм (640×400 пикселей)
	ТNC-426   Tipp-NC   (НМЗ)	Электроэрозионные станки	4 + шп.; сферическая; винтовая	0–15 000 мм/мин	Прямая изм. система с мас­штабными ли- нейками; лин. и угловые датчики	Память программ: 128 кб	RS232	550 тыс.

Окончание табл. 11.2

	AGIEVISION (НМЗ)	Совместно c TNС-426	–	–	–	ПЗУ – 9 Гбт ОЗУ – 64 Мбт		До 1 000 тыс.	Цветной LCD 10,4^!!
	ABMS-001B Ереван 2003	Со сложными станками и обр. центрами, а также ток. ст-ми, оснащенными СЭП	3 + шп.; линейная векторная, круговая, сферическая винтовая	V max = 30 000 мм/мин; коррекции скорости подачи: 0–150 %		128 Мб RAM 10 Гб HDD 1,44 FDD		15 000	Дисплей 17” TFT; клавиатура + мышь	Intel P3 595 MHz
	WinPCNC		До 8 упр. и интерполируемых осей	До 10 м/мин S-кривая	ФЭД	ОЗУ 512 Мб ПЗУ FDD HDD CD-ROM	LPT CANBus По заказу	20 000	Дисплей TFT; клавиатура	Pentium-III 1 ГГц
	Advantage 900 Brick		4–8 осей			ОЗУ 512 Мб HDD 40 Гб	6х USB RS232 RS485 Ethernet 10|100+ Modbus		LCD 15^11	Pentium-4 2 GHц
	Advantage 400		До 5 осей			Flash-диск: до 128 Мб; SD RAM 64 Мб	USB Ethernet 32/16		ТFT 8,4^11	Р-586 166 МГц
	MSH PC-104		До 8 станков (по 4 оси); время сервоцикла 5 мкс				USB Оптоволокно 32/32

Таблица 11.3

Характеристики CЧПУ типа CNC и PCNC (продолжение табл. 11.2)

№ п/п	Система ЧПУ	Питание. Потребляемая мощность и ток	Габариты, мм (Ш´В´Д)	Масса, кг	Условия эксплуатации	Комментарии
	2Р22	380 В (–15+10 %); частотой 50 Гц (–2+2 %); не более 1100 ВА	– блок приборный 625´440´1305 145 кг; – пульт управления 325´260´120 6 кг; – блок БОСИ 225´225´262 8 кг; – КНМЛ «Искра» 165´110´218 3 кг; – ФСУ 482´374´205 18 кг	T окр от 5 до 40 °С; относительная влажность воздуха от 40 до 80 % при 25 °С, Р атм от 630 до 800 мм рт. ст.	Выпускаются комплектующие и заменяющие блоки	АЦП 10-разр.
	2С42	380 (+38 %, –57 %) В; (50±1) Гц; защита от КЗ, не более 900 ВА	1786´670´450	205 кг		ЦАП ± 10 В /10 разр.
	МАЯК-542	50±1 Гц, напряжение: 220 (+10 %, –15 %) В, не более 120 ВА	Блок управления 210´305´336; пульт оператора 520´320´290	Блок управления: 12 кг; пульт оператора: 10 кг	T окр от +5 до +40 °С, относительная влажность воздуха от 40 до 80 % при температуре 25 °С, Р атм от 630 до 800 мм рт.ст	www.izhprest.udm.ru Ижевск НПП «Ижпрэст» создано на базе НИТИ «Прогресс» (оборонная пр–ть) в 1992 году; ФС-2К – 1970; Луч-43 –1976; Маяк-221 – 1980; Маяк-223МП – 1985;	ЦАП ± 10 В /12 разр. + знак язык ЭА – ЯФП; язык УП – ISO – код 600 – содержит одноплатный компьютер 610 – обычный РС

Продолжение табл. 11.3

	МАЯК-600		Блок управления 210´315´336 12 кг; пульт оператора: с TFT 510´320´160 7 кг; с ЭЛТ 520´320´290 10 кг		Маяк-42 – 1985; Маяк-400 – 1992; Маяк-500 –1999; Маяк-600 –2002
	ЛУЧ - 430ТМ	220 Вт от +10 % до –15 %, не более 800 ВА	Устройство управления 273´1275´722 165 кг; пульт управления 300´220´90 2,3 кг; пульт индикации 300´220´233 6,3 кг
	Электроника НЦ-31	220 (+22 %, –33 %) В, 50±1 Гц, 400 ВА			T окр от +5° до +45 °С	Выпускаются комплектующие и заменяющие блоки
	Электроника МС 2101	50±1 Гц, 220 (+22 %, –33 %) В, 350 ВА	490´395´495	55 кг
	NC-110 ООО «Балт-Систем»	220 (+22 %, – 33 %) В, 50±1 Гц, без периферии 45 Вт, 275 мА	ПО-ЭЛТ 482´340´380; ПО-TFT 430´300´72; станочный пульт с ЭЛТ 482´220´82; станочный пульт с TFT 430´195´90	12 кг	T окр от +5 до +40 °С; отн. влажность от 10 до 80 % при 25 °С	ООО «Балт-Систем» С-Петербург (cоздана в 1997 году) www.bsystem.ru	Язык УП – свой; язык ЭА – PLC; ЦАП – AD7545: 13 бит + знак; 4 ЦАП/4 энкодера

Продолжение табл. 11.3

	NC–200(210) ООО «Балт-Систем»		432´340´136	9 кг	T окр от +5 до +50 °С; отн. влажность 40–95 % при 25 °С
	WL5LT (WL3T)					Wtst Labs Ltd 2000 команды в стандарте EIA RS-274-D (Interchangeable Block Data Format for NC Machines); запись в коде КОI-8R(ASCII)	16-разр. ЦАП
	WL4M
	Anilam 3300MK
	SINUMERIK 802 C	24 В DC (+20 %, –15 %) 24 Вт	Модуль ЧПУ (ECU) 420´300´83	Модуль ЧПУ (ECU) 4,5 кг	T окр от 0 до 55 °С; содержание влаги в воздухе от 5 до 95 %;	Язык PLC-STEP7 (SIMATIC S7-200)	Аналог. упр. приводами; отдельно ПО и ЧПУ; малые размеры; простое прогр-ие; модули ЧПУ и РLC на профильной шине S7
	SINUMERIK 802 S		Модуль ЧПУ (ECU) 200´125´118	Модуль ЧПУ (ECU) 0,9 кг
	SINUMERIK 802 D		Модуль ЧПУ (ECU) 310´330´70	Модуль ЧПУ (ECU) 4,9 кг	T окр от 0 до +50 °С		ПО, ЧПУ, PLC – все на шине Profibus, в том числе ЭП

Продолжение табл. 11.3

	SINUMERIK 810D	Через приборную шину SIMODRIVE 40 Вт   C 3 сил. мод.– 342 Вт	Модуль ЧПУ + силовая часть (СCU) 150´480´288	Модуль ЧПУ + силовая часть (СCU) 11,4 кг	T окр от 0 до 55 °С	Язык УП-стандарт ISO (ISO 6983 (DIN66025)) и язык высокого уровня SINUMERIK; язык PLC-STEP7; цифровой ЭП Simodrive 611 PLC SIMATIC S7-300	Моноблочная система ЧПУ ССU, в том числе ЭП Simodrive 611
	SINUMERIK 840D		Блок NCU 50´316´115	Блок NCU 3,2 кг			Открытая программная среда; легкость адаптации к кинематике
	FMS–3000 FMS–3100 FMS–3200	50±1 Гц, 220 (+10 %, –15 %)	483´220´65	9 кг		ООО «МОДМАШ–СОФТ» Н. Новгород создана в 1996 году www.modmash.nnov.ru	ISO-код; библиотека RT-Kernel 6х ЦАП
	Fagor CNC 8055 MC					Фирма «Fagor» (Испания)	6х АЦП 8х ЦАП
	NC-2000	45 Вт	150(200, 225) ´480´280		T окр от +5 до +50 °С; отн. влажность 40– 95 % при 25 °С	НПП «Модель» в 2001	Из базовых узлов Advantech, Fastwell, Grayhill, Omron 5х ЦАП
	ДиаНа-СLС						Из базовых узлов Advantech 6[х ЦАП
	TNC 410/426/430					Heidenhain Corp. (CША)	Язык ISO

Окончание табл. 11.3

	TNC 124	24 В DC около 27 Вт		6,5	T окр от 0 до +45 °С
	ТNC–426 Tipp–NC (НМЗ)					Входит в состав обрабатывающего центра «ПКОМАКС 60-М» (Нытвенский мет. з-д)
	AGIEVISION (НМЗ)			До 15
	ABMS–001B   Ереван	380 В с частотой (50±1) Гц, защита от перегрузок и КЗ; не более 700 Вт	660´660´2000		T окр от 0 до +55 °С, отн. влажность воздуха от 10 до 90 % при 25 °С, Р атм от 84 до 107 кПа	Ереван 2003	ISO-код Квант обновления 62,5–500 мкс; контроллер движения фирмы National Instruments PCI 7344
	WinPCNC	50±1 Гц, 220 (+10 %, –15 %)				ЭП анал-й ±10 В	Windows NT|2000|XP + RTX ISO– код
	Advantage 900 Brick	90–264 VAC   24 VDC				«Delta Tau Data Systems Inc.» (США), блок ЧПУ, PLC, ЭП вместе ЭП цифровые только	Windows XP
	Advantage 400					ЭП, в том числе анал. (±10 В)	АЦП 12-разр Windows СЕ.net
	MSH PC–104						ЦАП 12 бит или прямо ШИМ на ЭП 8х АЦП

Изменение возможностей отечественных СЧПУ за 1992–2002 годы представлено в табл. 11.4 для модификаций СЧПУ «Маяк» («Ижпрэст»).

Таблица 11.4

Характеристика СЧПУ, выпускаемые НПП «Ижпрэст»

Основные характеристики	Маяк-400	Маяк-500	Маяк-600
Количество управляемых осей + шпиндель	4+1	5+1	8+1
Диапазон скоростей рабочих подач, мм/мин	1–12 000	1–12 000	1–30 000
Ввод/вывод управляющих программ	дискета 3,5״ RS232С	дискета 3,5״ Ethernet 10M	дискета 3,5״ Ethernet 10M
Встроенный САПП	–	+	+
Тригонометрические функции	–	+	+
Зеркальное отображение	–	+	+
Поворот осей	–	+	+
Полярные координаты	–	+	+
LOOK AHEAD	–	–	+
Редактирование УП во время отработки	–	–	+
Постоянные циклы	–	+	+
Возможность программирования циклов пользователя	–	–	+
Преднабор	–	+	+
Графическое отображение траектории движения инструмента	–	+	+
Цифровой осциллограф для настройки приводов	–	–	+
Такт управления приводами, мс
Многоуровневая система доступа	–	–	+
Непрерывные оси вращения	–	+	+
Ведение журнала работы с сохр. времени появления ошибок	–	+	+
Видеографический адаптер			SVGA
Канал компьютера для связи с внешними устройствами			LPT COM
Тип интерфейса компьютера для связи с внешними модулями			PC-104 ISA
Операционная система			MS-DOS

11.3. Примеры интеллектуальных СЧПУ
последнего поколения

С каждым годом появляются все новые, наиболее современные СЧПУ. Примером таких систем являются последние интеллектуальные СЧПУ с открытой архитектурой. При изготовлении ЧПУ используются наиболее современные комплектующие для сборки и т.д.

¨ Sinumeric 840D – это наиболее современная система ЧПУ семейства ЧПУ фирмы Siemens (Германия). В ней присутствует свойство расширяемости компонентов аппаратного и программного обеспечения. Это обеспечивает использование системы управления в широком диапазоне технологий обработки. Например, обработка кривых поверхностей не будет представлять никаких трудностей, если использовать функцию «пятиосевая обработка».

¨ ITNC 530 – СЧПУ, созданная фирмой Heidenhain Corp. (США). Она предназначена для обработки сложнопрофильных деталей. Основана на системе TNC, но является усовершенствованием такой системы, позволяет управлять процессом контурной обработки с высокой скоростью резания, что достигнуто применением нового процессора и усовершенствованной архитектуры этой системы. Обеспечивает
более быструю обработку последовательных данных и оптимальное направление при перемещении. Программирование облегчено использованием стандартных циклов. Возможен импорт управляющих программ, подготовленных на стороне, через ЛВС.

¨ Axium Power – СЧПУ фирмы NUM, типа CNC, на базе персонального компьютера, имеет различные числовые вариаторы и двигатели. Каждый может использовать эту систему и адаптировать ее к своим задачам. Можно разработать персональные алгоритмы на уровне интерполирования, а также приспособить часть системы к данному станку. СЧПУ имеет персональный компьютер и сенсорный экран. ПК функционирует на основе Windows 2000.

¨ Advantage 810 CNC – СЧПУ фирмы Delta Tau Data Systems Inc. (США). Рассчитана на 32 управляемые координаты. Она легко интегрируется и может применяться как на новых, так и на модернизируемых станках. Системная плата построена на основе процессора Pentium III.

¨ 18i-МВ5 CNC – СЧПУ корпорации GE F anuc Automation (США). Предназначена для 5-координатных станков. При ее использовании нет необходимости в размерной настройке инструментов: в динамике вводятся необходимые коррекции, в том числе на длину инструмента. Предусмотрено легкое программирование, поскольку расчет коррекции осуществляется при вращении инструмента применительно к каждому новому вектору. Устройство ЧПУ рассчитывает все компенсации автоматически.

¨ CNC Professional – СЧПУ фирмы Camsoft Corp. (США). Предназначена для использования на многооперационных станках. Система функционирует во взаимодействии со всеми операционными системами корпорации Microsoft, в том числе Windows ХР. Пакет версии 14.2 устройства ЧПУ обеспечивает возможность запуска программы в любом месте с помощью графики. Запуск производится посредством мыши или сенсорного экрана.
