Регулирование температуры перегретого пара

Регулирующее воздействие на температуру перегретого пара осуществляется путем изменения расхода питательной воды на впрыск пароохладителя.

Схема системы ре­гулирования температуры перегретого пара за пароперегревателем ПП приве­дена на рис. 14.11. Это схема со вспомогательной внутренней регулируемой величиной – тем­пературой пара непосредственно за пароохладителем ПО. Осуществляемое в блоке формирования (БФ)формирование сигнала должно обеспечить исчезновение его воздействия на задатчик регулятора темпе­ратуры РТРв установившихся режимах. Использование информации о вспомога­тельной регулируемой

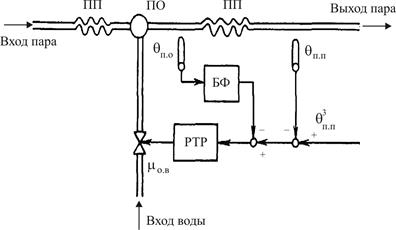

Рис. 14.11. Двухимпульсная схема регулирования температуры
перегретого пара

величине позволяет изолировать основную регулируемую величину от возмущений, идущих со стороны пароохладителя ПО(от изменений температуры пара на входе в пароохладитель и самопроизвольного изменения расхода охлаждающей воды). Регулирующим воздействием является изменение положения клапана подачи охлаждающей воды на пароохладитель. Имеет место каскадное регулирование.

Применение двухимпульсной схемы регулирования температуры перегретого пара связано с запаздыванием и инерционностью объекта регулирования – пароохладителя. Поэтому и берутся упреждающий сигнал по скорости изменения температуры пара за пароохладителем.

При горении топлива его горючие составляющие – углерод и водород – вступают в химическое взаимодействие с кислородом. В результате при горении уг­лерода образуется углекислый газ, при горении водорода – водяные пары. В большинстве случаев кислород для горения поступает из воздуха.
