Пол первого этажа

Конструкция пола соответствует рис.3.

Принимаем режим эксплуатации А (по табл. 4.2 примечание).

1. Плитка керамическая:

ρ₁=1600 кг/м³(по заданию)

δ₁=0,01 м (по заданию)

λ₁=0,63 Вт/(м˚С) (табл. А.1 [1], п.58)

S₁=7,91 Вт/(м²°С) (табл. А.1 [1].1, п.58)

μ₁=0,14 мг/(м ч Па) (табл. А.1 [1].1, п.58)

2. Цементно-песчаная стяжка:

ρ₂=1800 кг/м³(по заданию)

δ₂=0,03 м (по заданию)

λ₂=0,76 Вт/(м˚С) (табл. А.1 [1], п.39)

S₂=9,6 Вт/(м²°С) (табл. А.1 [1], п.39)

μ₂=0,09 мг/(м ч Па) (табл. А.1 [1], п.39)

3. Плиты пенополистирольные:

ρ₃=35 кг/м³(по заданию)

δ₃=0.06м

λ₃=0,041 Вт/(м˚С) (табл. А.1 [1], п.109)

S₃=0,40 Вт/(м²°С) (табл. А.1 [1], п.109)

μ₃=0,05 мг/(м ч Па) (табл. А.1 [1], п.109)

4. Железобетонная пустотная плита.

Железобетон

ρ_4.1=2500 кг/м³ (по заданию)

δ_4.1=0,14 м (приведенная)

λ_4.1=1,92 Вт/(м˚С) (табл. А.1 [1], п. 1)

S_4.1=17,98 Вт/(м²°С) (табл. А.1 [1], п. 1)

μ_4.1=0,03 мг/(м ч Па) (табл. А.1 [1], п.1)

Замкнутая воздушная прослойка:

R_4.2=0,226м²˚С/Вт (найдено методом интерполяции при δ=0,08м при отрицательной температуре в прослойки при потоке тепла сверху вниз, по [1] прил. Б)

S_4.2=0 (п. 5.3 [1])

R_п4.2=0

D=2,40 – тепловая инерция конструкции пола (расчёт 3.3.)

Т.к. 1.5<D<4, по таблице 5.2 [1] расчетную температуру наружного воздуха необходима принять температуру наиболее холодных суток обеспеченностью 0.92, ее значение в Брестской области составляет t_н=-25˚С (табл. 4.3 [1])

t_в=18˚С – температура внутреннего воздуха для жилых зданий (табл. 4.1 [1])

R_т=2,016м²°С/Вт – сопротивление теплопередачи стены (расчёт 3.1.)

α_в=8,7 Вт/(м²˚С) – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции (табл. 5.4 [1] п.1);

Определяем температуру внутренней поверхности ограждения в точке 1:

;

Определяем температуру в точке 2:

;

Определяем температуру в точке 3:

Определяем температуру в точке 4:

Определяем температуру в точке 4:

Строим график изменения температур:

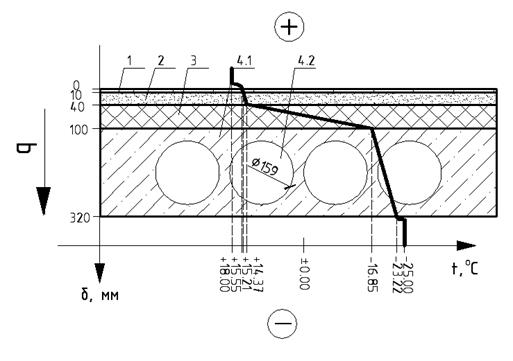

Рис. 10. График изменения температур в конструкции пола.

Выполняем проверку построения графика:

Т. к. , то график построен верно.
