Практична робота. - Зняття мірок і записування результатів обміру фігури




Практична робота.

Дю

Сб

- Зняття мірок і записування результатів обміру фігури.



Д/завдання: Лінійка закрійника М 1:4, олівець тонко заточений, міліметровий папір, або аркуш А4, прямокутник. Картон (для шаблону, для моделювання.).

Прибирання.

Урок 31 ____________________________



Тема:Побудова креслення спідниці. Робота конструктора-модельєра.

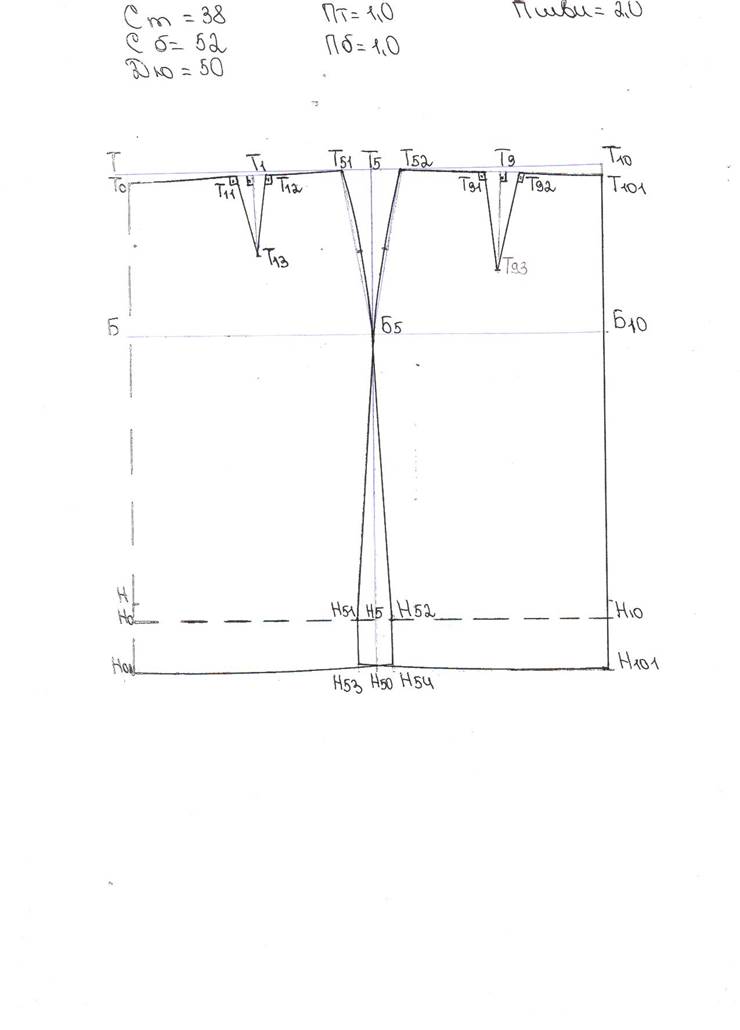

Побудова креслення прямої спідниці

1. Побудова креслення спідниці починається згори вниз, з т. Т ∟90 ۫.

2. ↓ ТБ = 18-20 см.

3. ↓ ТН = Дю (спідниці).

4. ↓ ННо = 2,0 см (1,0 см – шов притачування поясу + 1,0 см – уработка шва).

5. ↓ НоНо1 = 6,0 см (4,0 см – підгин, 2,0 см – поточнення довжини спідниці).

6. т. Т – Б – Но - Но1 - з'єднати, провести вертикаль.

7. з т. Б – горизонталь, на горизонталі → т. ББ10 = Сб + Пб + 2,0 см (шви).

8. На горизонталі знаходимо середину спідниці, т.Б5:

ББ5 = (Сб + Пб + 1,0 см (шви )) +1,0 см

9. Провести з т. Б5 та Б10 вертикалі, на горизонталях знайти точки: Т5, Б5, Н5,

Н5о, Т10, Б10, Н10, Н101.

10. Розподіляємо суму виточок:

Т5Т51=Т5Т52 – бокова виточка

Т11Т12 - передня виточка

Т91Т92 – задня виточка

Сумарний розрахунок виточок Sv = (Сб+Пб) – (Ст+Пт)

11. З'єднати точки Т51 – Б5, Т52 – Б5, знайти середину, зробити наповнення для стегон, перпендикуляр на лініях Т51 – Б5, Т52 – Б5 = 0,5 см.

12. Для зорового розширення низу спідниці робиться розширення:

Н5Н51 = Н52Н5 = 2,5см.

13. З'єднати т. Б5Н51, Б5Н52, з т.Н51 та Н52 вертикаль на горизонтальну лінію Н01Н101.

14. Заниження по лінії талії: ↓ ТТ0 = 0,5 – 2,5см

↓ Т10Т101 = 0 – 2,0см.

Т51Т0, Т52Т101 – з'єднати плавною кривою лінією.





15. Виточка ППЮ Т0Т11 = Т0Т51

Т11Т12 - Sv передньої виточки (див. 10 п.)

Т11Т1 = Т11Т12

Т11Т13 = 9 – 13см, довжина виточки, перпендикуляр до лінії Т0Т51.

16. Виточка ЗПЮ: Т101Т9 = Т101Т52,

в т. Т9 перпендикуляр к лінії Т101Т52, Т9 – середина виточки.

Т9Т93 = 11 – 15 см – довжина виточки

Т9Т91 = Т9Т92 Т91Т92 = раствор задньої виточки

(див. п. 10, Sv задньої виточки).

17. Оформити лінію талії плавною кривою по точкам

Т101, Т 92, Т91, Т52 під ∟90 ۫. Т51, Т12, Т11,Т0.



Якщо спідниця з середнім швом – частина виточки ЗПЮ може розподілятись частково в середньому шві.





- Виконання креслення поясного виробу(у М 1:4).





Д/завдання: закінчити побудову креслення, виконати лекало на картоні тієї ж самої спідниці, для моделювання, кольоровий папір, клей, ножиці, кольорові олівці, лінійка, аркуш А4, декілька аркушів (де буде виконуватись моделювання, можна у зошиті).



Прибирання.



Урок 32 ____________________________



Тема: Моделювання. Робота дизайнера одягу.

Основні прийоми технічного моделювання:

• зміна довжини виробу;
• моделювання кокеток;
• метод паралельного розширення;
• метод конічного розширення.
