Методичні вказівки до виконання роботи. Робота виконується на аркуші паперу для креслення форматом А4 (210х294) простим олівцем

Захист роботи

Оформлення роботи

Робота виконується на аркуші паперу для креслення форматом А4 (210х294) простим олівцем.

При захисті роботи потрібно дати відповіді на такі запитання:

1. Дайте визначення терміну „масштаб картини”.

2. Що поєднує в собі масштаб картини?

3. Де розташовані масштаби широт та висот?

4. Коли потрібно використовувати масштаб глибин?

5. Яке призначення масштабної сітки?

практична робота № 7

Тема: Побудова квадрату

Мета: - знати способи побудови пласких фігур у простішому положенні;

- вміти будувати квадрати в горизонтальній та вертикальній площині.

Кількість годин: 2

Прилади: олівець, лінійка, рейсшина, гумка, циркуль.

Література: 1. Макарова М.Н. Перспектива. – М.: Просвещение,1989

2. Посібник з предмета “Перспектива” / Кузнєцова П.В., ОТК, 2007

ЗМІСТ РОБОТИ

1. Побудова перспективного зображення горизонтального квадрату.

2. Побудова перспективного зображення вертикального квадрату.

1. Для побудови перспективного зображення квадрату у горизонтальній або вертикальній площині необхідно знати розташування хоча б одного боку.

1.1. Горизонтальний квадрат, один з боків якого паралельний основі картини (рис. 18).

Рис. 18

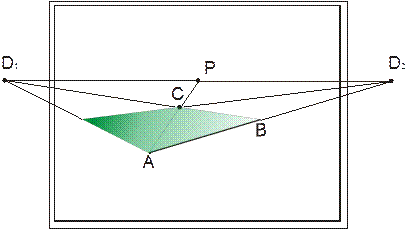

Якщо бік квадрату паралельний основі картини, то спочатку будують при вершинах А і В глибинні прямі АР і ВР. Потім, через вершину А (або В) необхідно провести діагональ, граничною точкою якої є дистанційна точка. Точка С на прямій АР визначить положення боку СЕ квадрату.

Рис. 19

1.2. Горизонтальний квадрат в якому граничною точкою одного з боків є дистанційна точка (рис. 19).

Боки прямих кутів квадрата при вершинах А і В лежать на прямих з точкою сходу D₁. Щоб визначити положення четвертого боку квадрату необхідно знайти вершину С. Помітимо, що вона лежить на діагоналі квадрату з граничною точкою Р.

1.3. Побудувати перспективне зображення горизонтального квадрату у випадковому звороті згідно варіанту.

Варіант
РF1, мм

2. Для того, щоб побудувати квадрат за заданим боком АВ у випадковому звороті (рис. 20), необхідно знайти точку F₁ сходу прямої АВ, після чого з’єднати F₁ з S та провести промінь під прямим кутом к F₂S. Точка перетину променя з лінією горизонту є точка сходу F₂ другого боку квадрату. Точку А з’єднуємо з F₂, що будує прямий кут в точці А (F₁ АF₂). Потім проводимо діагональ майбутнього квадрата, для чого прямий кут при вершині S розподіляємо навпіл лінією SF₃. Точка F₃ є точкою сходу для діагоналі квадрата. Якщо провести АF₃ і ВF₂, можна знайти точку С – вершину квадрату, яка протилежна точці А.

Рис. 20

Рис. 21

2.1. Вертикальний квадрат з заданим вертикальним боком АВ, перпендикулярний картинної та предметної площині (рис. 21).

Напрямком боків прямого кута при вершинах А і В будуть глибинні прямі АР і ВР. Щоб відкласти на них боки квадрату, приводять АВ в горизонтальне положення АВ₁ і переносять його величину за допомогою дистанційної точки на глибинну пряму АР. Точка С визначить кінець боку СЕ квадрату.

2.2. Побудувати перспективне зображення вертикального прямокутника аналогічно п. 2.1. згідно варіанту.

Варіант
ВА, мм
ВА:АС	1:3	1:3	1:3	1:2	1:2	1:2	2:1	2:1	2:1	3:1
