Площадь шпангоута. Масштаб Бонжана

Формулу для определения площади погруженной части шпангоута можно получить, воспользовавшись приемом, описанным ранее при определении, например, площади ватерлинии. Выделим элемент площади шпангоута dΩ = 2ydz (рис. 6). Вся площадь будет равна

. (20)

Если необходимо получить зависимость Ω (z), то формулу (20) представляют в виде интеграла с переменным верхним пределом:

. (21)

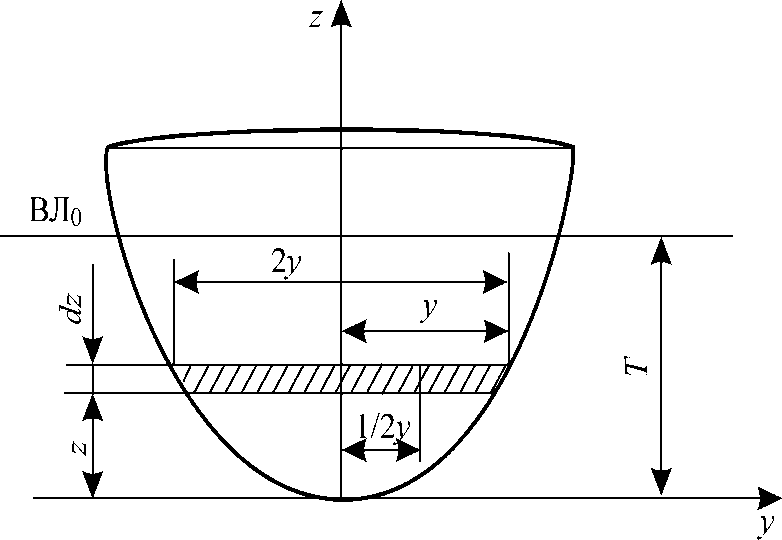

Рис. 6. К определению элементов площади шпангоута

Совокупность кривых площадей всех шпангоутов Ω называется масштабом Бонжана. Формы масштаба Бонжана могут быть различными. Наиболее распространенная из них изображена на рис.7. Она получается, если на оси абсцисс отложить в каком-либо масштабе длину судна L, нанести следы шпангоутов и от них построить кривые Ω (z).

Применяют масштаб Бонжана при определении водоизмещения V и абсциссы х_с для судна, плавающего с дифферентом.

Рис. 7. Масштаб Бонжана
