Обзор лабораторного практикума ETT-202DATEx ™

Лабораторный практикум ETT-202 DATEx ™ охватывает широкий диапазон вступительных тем по изучению цифровых и аналоговых телекоммуникаций с помощью 20 тщательно спланированных лабораторных работ. Каждая работа рассчитана на закрепление теоретических знаний, полученных на лекционных занятиях курса современных телекоммуникаций.

Каждая DATEx работа представлена в виде интересных практических опытов, в каждом из которых перед студентом встает задача построить, измерить и обсудить. DATEx на самом деле является системой инженерного моделирования, где студенты видят, что блок-схемы в учебниках представляют реально функционирующие системы.

Рисунок 1

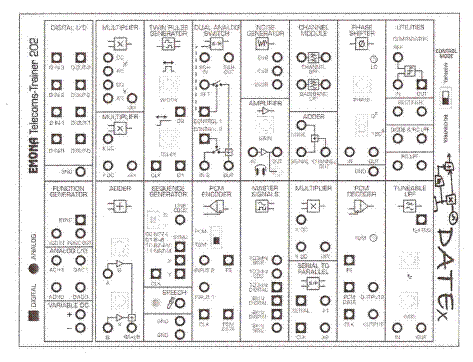

EmonaDATExAdd-in-Module состоит из нескольких блоков, называемых модулями, которые соединены друг с другом для реализации десятков телекоммуникационных опытов.

Необходимое оборудование

Для проведения опытов ЕmonaDATEx используется вместе с платформой NIELVIS и NILabVIEW на ПК. Функциональность виртуальных инструментов зависит от сочетания NIDAQ с платформой NIELVIS.

Студентам академического уровня

Студенты старших курсов так же получают более углубленное понимание теории телекоммуникаций, с помощью системы DATEx. Им предоставляется возможность исследовать более сложные вопросы, провести дополнительные измерения и затем сравнить результаты с теорией.

Дидактическая философия ETT-202 DATEx™ System – EmonaTIMS™ и методы построения «Блок-схем»

Специализированная плата DATExtelecommunicationstrainer от EmonaInstruments является подключаемым модулем, который позволяет применять уникальный, практический подход к изучению основ систем телекоммуникаций. Он базируется на применении хорошо организованной экспериментальной методологии построения Блок-схем. Блок-схемы также называют «универсальным языком» телекоммуникаций. EmonaTIMS™ (TelecommunicationsInstructionalModelingSystem) первоначально разрабатывалась в 1970-х гг. доцентом в области телекоммуникаций Университета Нового Южного Уэльса, Австралия, ТимомХупером, и в дальнейшем развивалась компанией EmonaInstruments, сейчас используется тысячами студентов всего мира, для осуществления почти всех форм модуляции и кодирования.

Блок-схема

Блок-схемы используются для объяснения принципа работы электронных систем (например, радиопередатчик), не беспокоясь о том, как работает сама схема. Каждый блок представляет собой часть схемы, которая выполняет определенное действие, и называется в соответствии с выполняемым действием. Например, сумматор, умножитель, генератор и т.д.

TIMS™ а, следовательно, и DATEx™ подходят к реализации экспериментов в области телекоммуникаций, используя Блок-схемы. Преимущества заключаются в следующем:

§ Студенты получают практические навыки в работе с реальными средствами математического моделирования, предназначенными специально для закрепления теоретических знаний;

§ Пошаговое выполнение лабораторных работ, следуя блок-схеме;

§ Учащиеся могут исследовать все «что-если» ситуации для подтверждения своих теоретических знаний, наблюдая за реальными сигналами в режиме реального времени;

§ DATEx спроектирована таким образом, что студенты могут допускать ошибки, и затем, сравнивая результаты, находить и исправлять их.

Один к одному

На рисунке справа показано соотвествие между каждым элементом блок-схемы и независимыми функциональными блоками на панели DATEx.

Функциональные блоки на панели DATEx многократно используются в лабораторных работах как элементы различных блок-схем.

NI Lab VIEW™ иDATEx™

Подключаемый модуль Emona DATEx полностью совместим с платформой NI ELVIS и средой NI LabVIEW. Все кнопки и переключатели на панели DATEx регулируются либо ручным методом, либо под контролем NILabVIEWVirtualInstruments.

DATEx™ VirtualInstruments (VIs) предоставляются в DATEx комплекте.

Указания по установке и использованию

Лабораторные работы в этой книге были подготовлены для учащихся, имеющих базовые знания по математике. Однако, из-за технических особенностей «моделирования» подключаемого модуля DATEx, студенты с более высоким уровнем компетенции в математике также получат более углубленные знания теории телекоммуникаций путем проведения данных лабораторных работ.

20 глав охватывают широкий спектр телекоммуникационных концепций, от фундаментальных тем, знакомых всем студентам, таких как АМ и ЧМ, до основных технологий, используемых в последних системах мобильной телефонии и беспроводной связи. В каждой эксперименте данные технологии показаны студентам на самом фундаментальном уровне. Первая глава также основательно знакомит с платформой NIELVIS и использованием виртуальных инструментов NILabVIEW.

Лабораторные работы могут быть проведены в любом порядке, однако, крайне важно, чтобы все студенты для начала выполнили первые 4 работы перед переходом к последующим экспериментам.

· Глава 1 знакомит с тестовым оборудованием NIELVIS

· Глава 2 посвящена изучению подключаемого модуля EmonaDATEx

· Глава 3 знакомит с

· Глава 4 знакомит с концепцией математического моделирования с помощью использования функциональных блоков.

Для того, чтобы сделать опыты более запоминающимися, студентам предоставляется возможность видеть сигнал на экране осциллографа, а затем слушать свой собственный голос, подверженный модуляции или кодированию.

Допущение ошибок и неправильной проводки

Важным моментом, делающем изучение более полезным для студентов, является то, что учащиеся могут допускать ошибки в схемном соединении. Входы и выходы на DATEx могут быть соединены в любых комбинациях. Студенты должны постоянно следить за результатами наблюдений, после выполнения экспериментов, а так же подвергать их корректировке и исправлениям. Если сигналы не такие, как ожидалось, студент должен принять решение: требуется ли коррекция регулировки или же неправильного размещения проводов.

Структура

Каждая лабораторная работа в DATExLabManual представляет собой базовые инструкции в рамках исследуемой темы, следующих согласно тщательно градуированной практической деятельности. В конце каждого подраздела студенту предлагается ответить на вопросы, чтобы закрепить знания перед продолжением работы.

Важно отметить, что подключаемый модуль DATEx может реализовывать много больше различных экспериментов, указанных в данной книге и дальнейшие лабораторные работы будут выпущены в следующих учебниках.

Поскольку ETT-202 Trainer является настоящей системой моделирования, преподаватель волен подвергать изменениям существующие эксперименты или даже создать совершенно новые.
