Часть 1 – Создание QPSK сигнала




Порядок выполнения

17. Убедитесь в том, что выключатель на задней панели NIELVIS не горит (выключен).

18. Аккуратно вставьте экспериментальный подключаемый модуль EmonaDATEx в учебную платформу NIELVIS.

19. Установите режим контроля (ControlMode) на модуле DATEx (расположенный в верхнем правом углу) на контроль ПК (PCControl)

20. Убедитесь, что блок NIDataAcquisition выключен.

21. Подсоедините NIELVIS к NIDataAcquisition (DAQ) и подключите к ПК.

22. Включите выключатель питания на задней панели NIELVIS, затем включите выключатель питания макетной платы (PrototypingBoardPower) на передней панели.



23. После завершения процесса загрузки, включите DAQ и следите за оповещением о том, что ПК его распознал.

24. Запустите программное обеспечение NIELVIS.

25. Запустите программное обеспечение Передней панели (SortFrontPanelSFP) и убедитесь в контроле над DATEx платой.

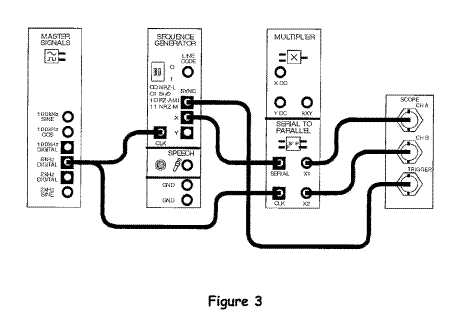

26. Соедините, как показано на рисунке 3:

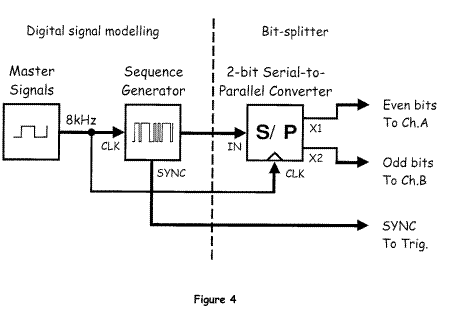

Данное соединение может быть представлено блок-схемой, изображенной на рисунке 4. Модуль генератора последовательности (SequenceGenerator) используется дляформирование цифровых данных. Модуль 2-битного последовательно-параллельного преобразователь (2-bitSerial-to-ParallelConverter) используется для разделения битовых данных в поток четных и нечетных битов.





27. Настройте осциллограф следующим образом:

· Trigger Source control to TRIGGER

28. Активируйте 2 канал осциллографа (CHB) для исследования выходных данных последовательно-параллельного преобразователя.

29. Сравните сигналы. Вы должны увидеть два различных цифровых сигнала.
