Часть В – Демодуляция BPSK сигнала с помощью детектора произведения

Поскольку BPSK действительно является DSBSC (с цифровым сообщением вместо речи или музыки), то сигнал может быть восстановлен с использованием любой из схем демодуляции DSBSC. Следующая часть эксперимента позволяет Вам сделать это с помощью детектора произведения.

77. Вновь соедините вход CLK модуля генератора последовательности с выходом 8kHzDIGITAL модуля MasterSignal.

78. Настройте осциллограф: Timebase – 200 µs/div.

79. Cut-offFrequency Adjust модуля Регулируемого ФНЧ (TunableLow-passFilter)поверните по часовой стрелке до упора.

80. Ручку Gain модуля Регулируемого ФНЧ поверните приблизительно вполоборота.

81. Модифицируйте схему соединения, как показано на рисунке 5:

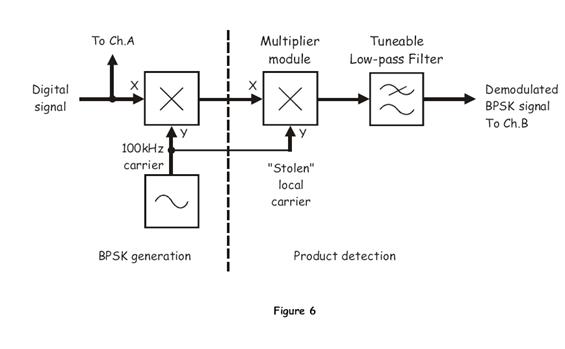

Этапы формирование и демодуляция BPSK сигнала на данной настройке могут быть представлены блок-схемой, изображенной на рисунке 6. Модули второго Умножителя и Регулируемого ФНЧ используются для реализации детектора произведения, который восстанавливает сигнал.

82. Сравните цифровой и восстановленный цифровой сигналы.

Вопрос 3

Почему восстановленный цифровой сигнал не является совершенной копией исходного сигнала?

Вопрос 4

Что может быть использовано для «очистки» восстановленного цифрового сигнала?

Часть 3 – Реставрация восстановленного сигнала с использованием компаратора.

Лабораторная работа 16 показала, что компаратор – полезное устройство для восстановления искаженных цифровых сигналов. Следующая часть лабораторной работы позволит вам использовать компаратор для «очистки» демодулированногоBPSK сигнала.

83. Передвиньте переключатель ControlMode положительного вывода Регулируемого Источника Питания положительный выход ControlMode переключая так, чтобы он больше не находился в Ручном положении управления (Manual).

84. Запустите виртуальный Регулируемый Источник Питания (VariablePowerSupplies).

85. Установите его положительный вывод в позицию 0V, нажатием кнопки RESET

86. Модифицируйте схему соединения, как показано на рисунке 7:

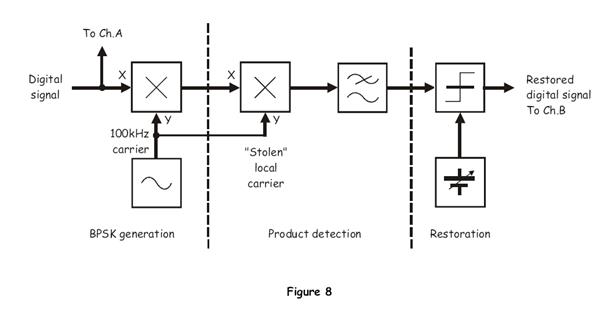

Этапы осуществление BPSK, демодуляция и восстановление цифрового сигнала могут быть представлены в виде блок-схемы, изображенной на рисунке 8.

87. Сравните сигналы. Если они не совпадают, отрегулируйте положительный вывод Регулируемого Источника Питания, регулируя его Voltage контроль, пока они не станут одинаковыми.
