Часть 3 – Реконструкция восстановленного цифрового сигнала с помощью компаратора
|
|
|
|
Вопрос 5
Что может быть использовано для «очистки» восстановленного цифрового сигнала?
Лабораторная работа 16 показала, что компаратор – полезное устройство для восстановления искаженных цифровых сигналов. Следующая часть лабораторной работы позволит вам использовать компаратор для «очистки» демодулированногоASK сигнала.
184. Передвиньте переключатель ControlMode положительного вывода Регулируемого Источника Питания положительный выход ControlMode переключая так, чтобы он больше не находился в Ручном положении управления (Manual).
185. Запустите виртуальный Регулируемый Источник Питания (VariablePowerSupplies).
186. Установите его положительный вывод в позицию 0V, нажатием кнопки RESET

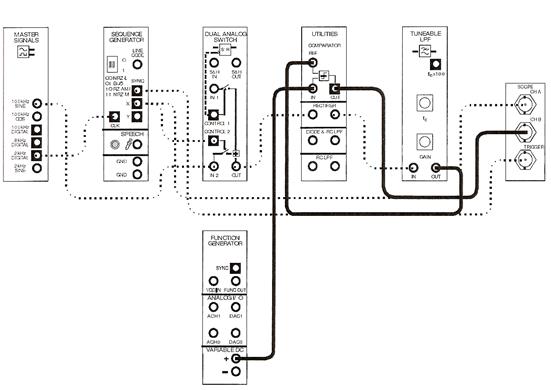

187. Модифицируйте схему соединения, как показано на рисунке 8:

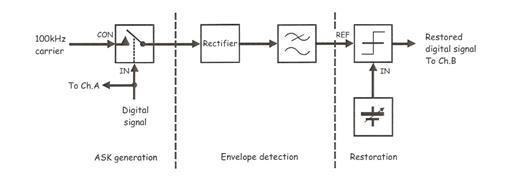

Этапы ASK генерирования, демодуляции и восстановления цифрового сигнала могут быть представлены в виде блок-схемы:
188. Сравните сигналы. Если они не совпадают, отрегулируйте положительный вывод Регулируемого Источника Питания, регулируя его Voltage контроль, пока они не станут одинаковыми.
Вопрос 6
Как компаратор изменяет медленно возрастающее напряжение для восстановления цифрового сигнала в резких переходах?
|
|
|
|
|
