Вопрос 4
|
|
|
|
Часть 2 – Демодуляция ASK сигнала с помощью амплитудного детектора
Амплитудная манипуляция по сути является той же Амплитудной модуляцией (с цифровым сообщением вместо речи или музыки), поэтому сигнал можно восстановить с помощью любой схемы амплитудной демодуляции. В этой части вы проделаете восстановление, используя амплитудный детектор (детектор огибающей).
180. Ручку Gain модуля Регулируемого фильтра нижних частот (TunableLow-passFilter) поверните по часовой стрелке до упора.
181. Cut-offFrequency Adjust модуля Регулируемого ФНЧ (TunableLow-passFilter)поверните по часовой стрелке до упора

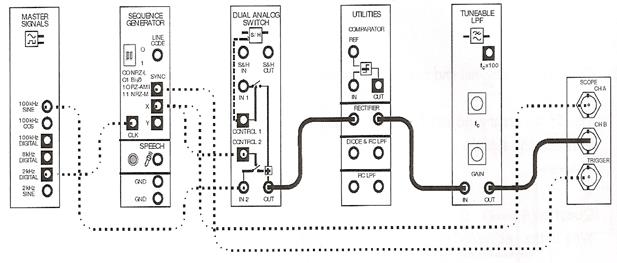

182. Соберите схему:

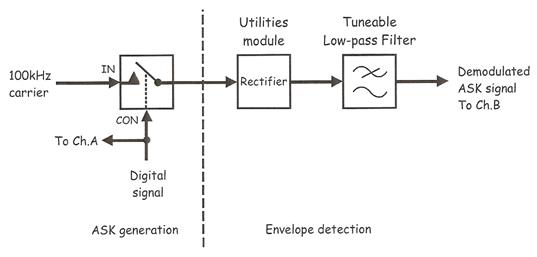

Этапы генерирования и модуляции АSK могут быть представлены на блок-схеме (рис. 7). Выпрямитель на Utilities module и модуль Регулируемого ФНЧ используются детектором амплитуды для восстановления цифрового сигнала из ASK сигнала.
183. Сравните исходный и восстановленный цифровой сигналы.
Почему восстаноленный цифровой сигнал не является точной копией исходного?
|
|
|
|
|
