Вопрос 2. Какова взаимосвязь между цифровым сигналом и несущейASK сигнала?
|
|
|
|
Вопрос 1
Какова взаимосвязь между цифровым сигналом и несущейASK сигнала?
Каким будет напряжение ASK сигнала, если цифровой сигнал – логический ноль?
Заметьте, что несущая ASK сигнала и тактовая частота генератора последовательности одинаковой частоты (20 кГц). Более того, у них общий источник – MasterSignalsmodule.
Это было сделано для того, чтобы ASK сигнал легко просматривался на осциллографе. Однако, это делает настройку непрактичной как реальную ASK систему связи, потому что частота несущей и собственная частота сигнала практически одинаковы. По причинам, изложенным в лабораторное работе, посвященной АМ, восстановление сигнала данных очень сложное, если невозможное.
В идеальном случае, несущая частота должна быть намного выше чем скорость передачи цифрового сигнала (который задается тактовой частотой модуля генератора последовательности). Следующая часть лабораторной работы позволит настроить частоту несущей. В процессе, выходной сигнал модуля DualAnalogSwitch будет выглядеть как обычный ASK сигнал.

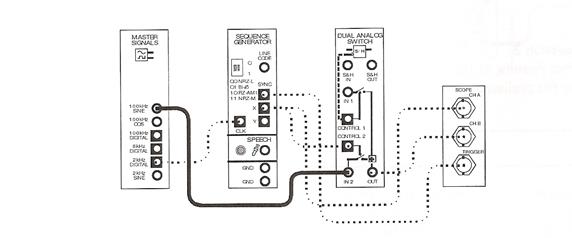

178. Соберите схему:
Не изменяйте положение проводов, показанных пунктирными линиями.

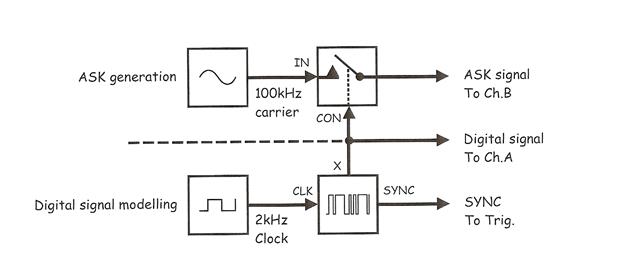

Блок-схема:
179. Сравните сигналы.
Вопрос 3
Какая особенность ASKсигнала позволяет предположить что это амплитудно-модулированный сигнал?
|
|
|
|
|
