Эффект ближней зоны» в направленных микрофонах

Как избежать неправильного фазирования

Если два двунаправленных микрофона работают невдалеке один от другого, они должны быть включены в фазе. Если это условие не соблюдено, сигнал от двух источников прямого звука, находя­щихся на одинаковом расстоянии от этих микрофонов, будет взаимно уничтожаться. Чтобы не допустить этого, обычно на мик­рофонах четко указывают, какая сторона «передняя». Если два двунаправленных микрофона используют для передачи звука от различных источников, их нередко можно установить Друг относи­тельно друга так, чтобы каждый был расположен своей стороной минимального приема к источнику звука, работающему на другой микрофон.

Полярная диаграмма (характеристика направленности) ленточ­ного микрофона в горизонтальной плоскости приблизительно со­ответствует идеальной, тогда как в вертикальной плоскости сна изменяется довольно хаотично. Если изменения в характеристике направленности известны, их можно использовать в своих целях.

Подъем на нижних частотах — прямое следствие того, что микро­фон работает в режиме приемника градиента давления, который необходим для получения обостренной характеристики направ­ленности у двунаправленных, кардиоидных и аналогичных микро­фонов. Сильнее всего этот эффект проявляется у микрофонов с ха­рактеристикой направленности в форме «восьмерки», меньше — при суперкардиоиде, еще меньше — у кардиоидных микрофонов и так далее, соответственно тому, в какой мере уменьшается значе­ние двунаправленной компоненты по сравнению с ненаправленной компонентой комбинированной характеристики направленности.

Все, что описано ниже, действительно для ленточного микрофо­на, чистого случая приемника градиенты давления, когда подъем нижних частот наибольший.

Подъем нижних частот происходит тогда, когда микрофон-приемник градиента давления находится в поле сферических волн и достаточно близко к их источнику, но при этом на расстоянии, которое волна должна пройти от передней стороны ленточки (мембраны) до задней, интенсивность звукового поля заметно па­дает. Это уменьшение интенсивности вызывает появление разно­сти давлений, которое суммируется с обычным градиентом

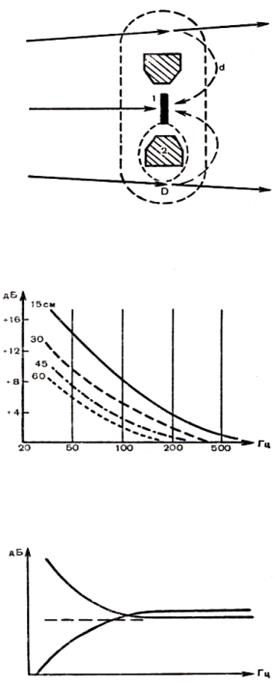

Принцип действия приемника градиента давления. Звуковая волна должна пройти больший путь, чтобы дойти до задней по­верхности ленточкой мембраны 1, чем до передней. Эффективная раз­ность хода d примерно соответст­вует кратчайшему пути D вокруг полюсного наконечника 2.   Подъем нижних частот. Край­ний случай подъема нижних час­тот при разных расстояниях от источника звука до микрофона с остронаправленной характери­стикой. Этот график соответствует случаю двунаправленного микро­фона с характеристикой типа «восьмерки» (ленточный микро­фон, показанный на с. 40). Другие микрофоны с обостренной харак­теристикой направленности, в том числе кардиоидные и суперкардиоидные, подвержены этому же явлению, но в меньшей степени.     Компенсация при работе в ближней зоне микрофона. У не­которых микрофонов чувстви­тельность к низкочастотным составляющим спектра понижена, и это само собой компенсируется при работе в ближней зоне микро­фона: при определенном расстоя­нии от источника звука до микро­фона частотная характеристика будет линейной.

давления, существующим благодаря разности фаз. Явление это ощутимо сказывается лишь на нижних частотах звукового диапазона, по­скольку только там разность фаз будет мала по сравнению с умень­шением интенсивности звука.
