Фокусировка звука

Остронаправленные микрофоны

Существует два способа получения особенно острых характерис­тик направленности. Один состоит в том, чтобы сфокусировать звуковую волну, исходящую из интересующей нас области прост­ранства, в точке, где установлен микрофон. Фокусировка дает усиление нужного звука по сравнению с прочими, мешающими нам источниками, излучающими звук по другим направлениям. Второй способ состоит в том, чтобы звук, приходящий сбоку, авто­матически самоуничтожался прежде, чем он успеет дойти до мик­рофона. Усиления полезного звукового сигнала здесь не происхо­дит, однако уменьшается уровень звукового давления посторон­них источников. Оба способа применимы лишь до тех длин волн, которые не больше максимальных размеров конструкции, обес­печивающей модификацию звукового поля.

Обычно звук фокусируют с помощью параболического рефлектора, который делают из стеклопластика или металла. Рефлектор диа­метром 1 м может примерно на 20 дБ усилить сигналы удаленных источников, расположенных на его оси. Для очень слабых источ­ников это позволяет значительно уменьшить отношение сигнал/шум (причем, прежде всего, уменьшить влияние собственных шумов мик­рофона и усилителя). Угол приема высоких частот очень мал: всего несколько градусов. Все же достоинства микрофона такой конструкции весьма ограничены; удобный в работе рефлектор диа-

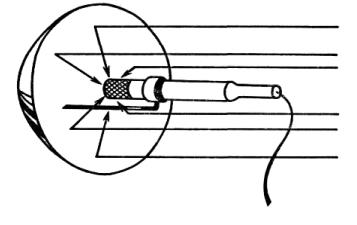

Параболический рефлектор. Высокочастотная часть спектра концентрируется в фокусе рефлектора. Однако для колебаний, длина волны которых больше диаметра чаши рефлектора, способность концентрировать звук резко ухудшается.

Фазовый сдвиг. Волна А, приходящая к микрофонной «пушке» из направления, близкого к оси, достигает поверхности мембраны Д таким образом, что разность хода отдельных частей волны окалывается незначительной. Страдает только сакам верхняя часть спектра. Волна В достигает мембраны по разный путям, значительно отличающимся друг от друга по длине. Благодаря большой разности хода отдель­ных частей волны В частотные составляющие на средних и верхних частотах вза­имно уничтожаются (из-за разности фаз приходящих волн). Обратную сторону мембраны звуковая волна достигает через отверстие С. Характеристика направлен­ности капсюля без акустической линии задержки (интерференционной трубки) представляет собой обычную кардиоиду; при наличии трубки оно сильно обостря­ется.

метром около метра теряет способность фокусировать звуки ниже 1 кГц. А на нижних частотах характеристика направленности ост­ронаправленного микрофона ничем не отличается от характерис­тики направленности самого микрофона. Неспособна такая конст­рукция устранить и близко расположенные источники помех, хотя если характер помех преимущественно низкочастотный, здесь мо­жет помочь обрезной фильтр.

Рефлекторы успешно применяют для записи звуков, издаваемых дикими зверями и певчими птицами. Поскольку с неменьшим успе­хом рефлекторы работают не только под открытым небом, но и в студии, с их помощью записывали удаленные звуки (например, звуки шагов танцора или шуршание одежды балерины), которые придают особую эффективность многим выступлениям актеров или танцоров при показе их по телевидению или в кино. Все же солидные сами по себе размеры рефлектора не позволяют применять его в тех многочисленных случаях, когда желаемого результата еще можно добиться обычными способами.
