Фазовый сдвиг

В первых моделях остронаправленных микрофонов, использовав­ших сдвиг по фазе для выделения требуемого сигнала на фоне шу­мов и помех, применялась конструкция в виде пучка трубок разной длины, которые принимали волновой фронт на разных расстояниях от плоскости мембраны. Посторонний сигнал, приходивший под углом к акустической оси микрофона, проходил в трубках разные по длине пути. Когда различные части одного и того же волнового фронта складывались наконец у мембраны микрофона, то фаза некоторых из них так изменялась в силу дополнительной разности хода, что в целом они сводили на нет ту часть, которая прошла более короткий путь.

Впоследствии было обнаружено, что одна трубка с соответст­вующим набором отверстий в ней функционирует не хуже пучка трубок; по принципу такой «линейной группы» работает и сверхостронаправленный микрофон, называемый иногда микрофонной «пушкой».

Микрофонная «пушка»

Принцип работы интерференционной трубки только что был опи­сан: главное, чтобы различные части одной и той же волны, прихо­дящей к микрофону сбоку, оказались в противофазе. Такой метод обладает двумя существенными недостатками. Первый присущ всем остронаправленным микрофонам: при колебаниях, длина вол­ны которых больше габаритов конструкции, характеристика на­правленности становится такой же, как характеристика направ­ленности применяемого в них капсюля. У микрофонной «пушки» с интерференционной трубкой длиной около 40 см угол раскрытия характеристики направленности для частот выше 1500 Гц состав­ляет 50—60°. Однако на 250 Гц характеристика направленности в

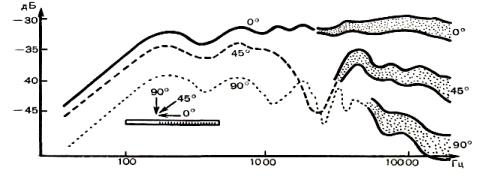

Микрофонная «пушка»: 1 — пред­варительный усилитель конденсатор­ного микрофона; 2 — звукоприемный капсюль конденсаторного микрофо­на с характеристикой направленности в виде кардиоиды; 3 — акустическая интерференционная трубка — сверху в ней сделаны узкие поперечные от­верстия для приема звуковых волн; 4 — ветрозащитный чехол, исполь­зуемый при работе на открытом воз­духе. Полная длина микрофона и интерференционной трубки составля­ет 56 см (размеры ветрозащитного чехла — 66 х 11 см). Ширина харак­теристики направленности (слева) за­висит от частоты, однако на верхних частотах угол ее раскрытия состав­ляет примерно 50°. Осевая частотная характеристика микрофона (внизу) бо­лее или менее равномерна. Большая неравномерность частотной характе­ристики, снятой под углом 190° (т.е. сзади), не играет никакой роли.

значительной мере близка к кардиоиде (т. е. к характеристике направленности капсюля без фазосдвигающей трубки). Поэтому микрофонная «пушка» хорошо воспринимает такие шумы, как грохот городского транспорта, спектр которого находится в основ­ном в области нижних частот. Правда, эту помеху можно несколько ослабить, включив после микрофона обрезной фильтр. Если «пушку» использовать при записи звуковых эффектов — например, при син­хронной съемке исполнения чечетки — или при передаче по теле­видению звуков, сопровождающих спортивные состязания (это придает передаче дополнительное ощущение сопричастности проис­ходящему), то, как правило, лучше всего применять обрезной фильтр с частотой среза порядка 300 Гц.
