А. Микроскоп

КИНОАППАРАТУРА

ОПТИЧЕСКИЕ ПРИБОРЫ

Е. Валик для накатки фотоотпечатков

а - общий вид: 1 - корпус с барабаном; 2 - столик для работы в отраженном свете; 3 - столик для работы в проходящем свете; 4 - кольцо диоптрийной наводки; 5 - бинокулярная насадка; 6 - рукоятка механизма изменения межзрачкового расстояния; 7 - фиксатор столика; 8, 17 - винты, фиксирующие бинокулярную насадку и объектив f' = 90 мм; 9 - втулка осветителя; 10 - гайка осветителя; 11 - окулярная трубка; 12 - зеркало и матовая пластина в оправе; 13 - рукоятка переключения увеличений; 14 - светофильтр; 15 - стоика; 16 - объектив f' = 90 мм; 18 - предметное стекло; 19 - кронштейн; 20 - подлокотники; 21 - прижим; 22 - рукоятка фокусировки; 23 - рукоятка регулировки хода; 24 - блок питания; 25 - кольцо;

б - стол микроскопа: 1 - винт; 2 - рукоятка вращения зеркала; 3 - хомутник

А. Киносъемочная камера: 1 - корпус; 2 - объектив; 3 - дистанционное кольцо объектива; 4 - кольцо диафрагмы; 5 - поводок; 6 - лимб установки чувствительности кинопленки; 7 - лимбустановки частоты киносъемки; 8, 9 - рукоятки; 10 - ручка для переноски; 11 - наглазник визира; 12 - смотровое окно счетчика; 13 - рукоятка крышки; 14 - пусковая кнопка; 15 - прижимной столик; 16 - прижимной ролик; 17 - вал наматывателя

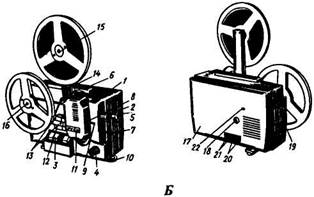

Б. Кинопроектор: 1 - корпус; 2 - объектив с тубусом; 3 - клавишный переключатель; 4 - рукоятка регулировки скорости кинопроекции; 5 - рукоятка смены кадров при кадровой проекции; 6 - ручка для переноски; 7 - рычаг установки кадра в рамку; 8 - дверца фильмового канала; 9 - защелка дверцы; 10 - ножка изменения угла проекции; 11 - кожух кинопроекционной лампы; 12 - зубчатый барабан; 13 - каретка с роликом; 14 - откидной кронштейн верхнего тормозного устройства; 15 - вал падающей бобины; 16 - вал наматывателя; 17 - задняя крышка; 18 - винт крепления задней крышки к корпусу; 19 - панель включения колодки синхронизатора; 20 - гнездо включения настольной лампы (лампы зала); 21 - штырь включения колодки соединительного шнура; 22 - окно указателя значений напряжения питания кинопроектор

Б. Бинокль: 1 - окуляр; 2 - винт крепления; 3 - регулятор четкости изображения; 4 - шарнирная ось; 5 - зрительная труба; 6 - корпус

68 69

В. Кассета: 1 - корпус; 2- крышка; 3 - шторка; 4 - головка; 5 - окно счетчика; 6 - заслонка; 7 - приемный вал; 8 - пружина; 9 - стойка; 10 - направляющий винт; 11 - планка; 12 - ролик
