Пневматическая шина

1 - покрышка; 2 - ездовая камера; 3 - вентиль ездовой каме­ры; 4 - лента ободная; 5 - шина бескамерная; 6 - герметезирующий слой; - шина бескамерная; - герметизирующий
7 - обод коле-­
са; 8 - вентиль беска-­
мерной шины; 9
золотник с ниппелем;
10 - колпачок; 11 -
уплотнение вентиля;
12 - ширина профиля
обода; 13 - ширина
профиля шины; 14 -
посадочный диаметр
обода; 15 - наружный
диаметр покрышки;
16 - шип противосколь-­
жения; 17 - шипован-­
ная шина

а - спереди, задние колеса - ведущие; б - сзади, задние колеса - ведущие; в - спереди передние колеса - ведущие; г - продольное; д - поперечное; е - перед передней осью; ж - за передней осью, внутри базы; з - перед задней осью ("центральное расположение"); и - за задней осью; к - с наклоном назад; л - с наклоном вправо; м - горизонтальное; н - под кабиной водителя

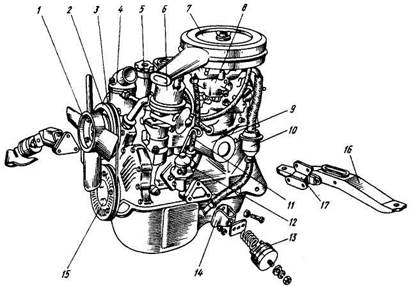

ДВИГАТЕЛЬ ЛЕГКОВОГО АВТОМОБИЛЯ

1 - вентилятор; 2 - шкив вентилятора; 3 - клиновой ремень; 4 - выпускной патрубок охлаждающей жидкости; 5 - наливная горловина; 6 - распределитель зажигания; 7 - корпус воздушного фильтра; 8 - карбюратор; 9 - масляный фильтр; 10 - маслоотделитель системы вентиляции картера; 11 - указатель уровня масла; 12 - топливный насос; 13 - подушка крепления двигателя; 14 - кронштейн; 15 - шкив коленчатого вала; 16 - поперечина задней подвески двигателя; 17 - задняя опора двигателя
