Т-триггер (счетный триггер)

JK-триггеры.

Эти триггеры могут быть синхронными или асинхронными. На рисунке 69

приведено обозначение синхронного JK триггера с управлением по спаду импульса С.

Информационные входы триггера J и K, Вход С – исполнительный. Запись

информации осуществляется по спаду импульса на этом входе. Действие JK-триггера

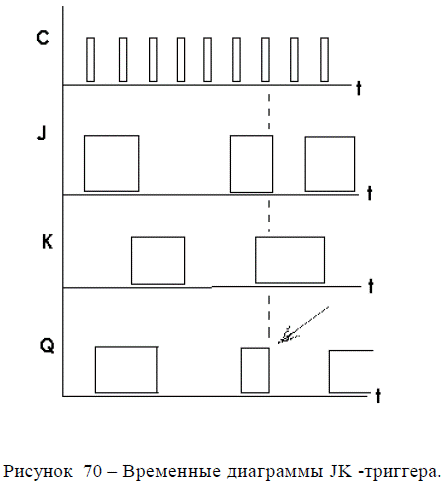

поясняет рисунок 70 и таблица состояний

Из временных диаграмм работы асинхронного JK-триггера следует, что при

поочередном поступлении импульсов на входы J и К. этот триггер действует подобно RS-триггеру, но отличается от него при одновременной подаче «1» на оба входа: выходное состояние меняется на противоположное предшествующему. На рисунке

70 это относится к импульсу, помеченному стрелкой.

Эти триггеры — асинхронные, имеют только один информационный вход, и

каждый импульс, поступающий на него, ведет к смене выходного состояния (Рисунок

71).

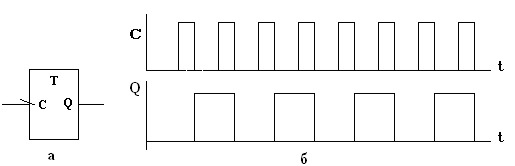

Рисунок71 – Условное обозначение Т-триггера (а) и временные диаграммы (б)

На рисунке приведено упрощенное обозначение Т-триггера и временная диаграмма, иллюстрирующая поведение триггера при поступлении на его вход последовательности

импульсов. Не трудно видеть, что частота импульсов на выходе в два раза меньше частоты входных импульсов. Последовательное соединение таких триггеров позволяет

реализовать делитель частоты на 2ⁿ, где n – число последовательно включенных триггеров.

Этот тип триггеров не выпускается промышленностью в составе микросхем. Триггер может быть реализован на базе JK триггера. Для этого на выводы J и K подается высокий уровень, а управляющим входом служит вход синхронизации С.

Быстродействие триггера характеризуется максимальной частотой переключений f_max, при которой он в состоянии нормально работать, т.е. изменять выходное состояние вслед за поступлением очередного входного импульса. Для нормальной работы триггеров необходимо обеспечивать определенное временное соотношение между импульсами.
