Система сходящихся сил. Системой сходящихся сил называется такая система сил, линии действия которой пересекаются в одной точке

Системой сходящихся сил называется такая система сил, линии действия которой пересекаются в одной точке.

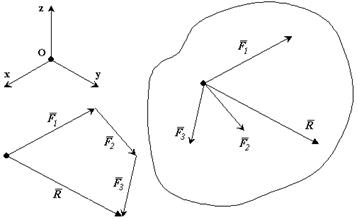

Равнодействующая системы сходящихся сил равна векторной сумме слагаемых сил и определяется замыкающей стороной силового многоугольника, построенного на слагаемых силах как на составляющих. Точка приложения равнодействующей силы совпадает с точкой пересечения линий действия сил.

Проекции равнодействующей силы на оси координат равны алгебраической сумме проекций составляющих сил на эти оси.

Рис. 3-3

Условия равновесия системы сходящихся сил в векторной форме

Для равновесия сходящейся системы сил, приложенных к твердому телу, необходимо и достаточно, чтобы равнодействующая сила была равна нулю.

Условия равновесия системы сходящихся сил в алгебраической форме

Для равновесия пространственной системы сходящихся сил, приложенных к твердому телу, необходимо и достаточно, чтобы суммы проекций всех сил на каждую из трех прямоугольных осей координат были равны нулю.

Момент силы относительно точки

Если под действием приложенной силы твердое тело может совершать вращение вокруг некоторой точки, то для того, чтобы охарактеризовать вращательный эффект силы, необходимо ввести новое понятие - момент силы относительно точки.

Рассмотрим силу , приложенную к телу в точке А. Из некоторой точки О опустим перпендикуляр на линию действия силы .

Плечом h силы относительно точки О называется кратчайшее расстояние между этой точкой и линией действия силы.

Через силу и точку О можно провести плоскость. Сила пытается вращать тело вокруг оси, которая проходит через точку О и которая перпендикулярна плоскости в которой лежит сила. Точка О называется моментной точкой.

Моментом силы относительно точки О называется вектор , приложенный в этой точке и равный векторному произведению радиус-вектора , соединяющего эту точку с точкой приложения силы, на вектор силы .

Модуль вектора равен произведению модуля силы на ее плечо .

Момент силы относительно точки О направлен перпендикулярно плоскости, в которой лежат сила и моментная точка (радиус-вектор), в том направлении откуда видно стремление силы вращать тело против движения часовой стрелки.

Рис. 3-4

Момент силы относительно точки не меняется от переноса силы вдоль линии ее действия.

Момент силы равен нулю, если линия действия силы проходит через моментную точку.

Момент силы относительно оси

Рис. 3-3

К твердому телу в точке А приложена сила . Проведем в пространстве ось (например z). На оси z произвольно выберем точку О. Соединим точку О с точкой А радиус-вектором. Через точку О проведем плоскость П перпенди-кулярную оси z. Спроекти-руем вектора и на плоскость П.

Моментом силы относительно оси называется вектор равный моменту проекции силы на плоскость П относительно точки О пересечения оси z с плоскостью П.

Свойства момента силы относительно оси:

1. Момент силы относительно оси равен нулю, если сила параллельна оси. В этом случае равна нулю проекция силы на плоскость, перпендикулярную оси.

2. Момент силы относительно оси равен нулю, если линия действия силы пересекается с осью. В этом случае равно нулю плечо силы.
