Структурная схема релейной защиты

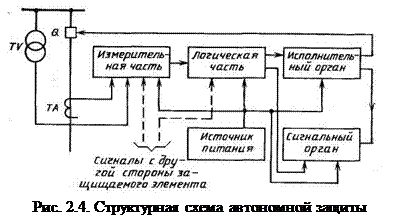

Способы выполнения защит весьма разнообразны. Однако все оин обычно строятся на электрических принципах, выполняются в большинстве случаев автономными устройствами и имеют в общем случае две главные части (рис. 2.4) – измерительную н логическую. Измерительная часть, включающая измерительные органы, непрерывно контролирует состояние защищаемого объекта и определяет условия срабатывания в соответствии со значениями входных воздействующих величин. Логическая часть, включающая логические органы, формирует управляющие воздействия в зависимости от комбинации и последовательности поступления на нее сигналов от измерительной части. Обычно логическая часть действует на выключатели не непосредственно, а через исполнительный орган. Измерительная часть, как правило, получает информацию о токах и напряжениях в месте включения защиты через. первичные измерительные преобразователи – трансформаторы тока и напряжения (ТА и TV).
Для продольных защит их измерительные или логические части получают информацию также с другой стороны защищаемого элемента, с другой электроустановки по вспомогательным проводам или специальным каналам связи. Для поперечных защит основные части защиты получают информацию от других элементов, присоединенных к общим шииам, по вспомогательным проводам в пределах общей для них электроустановки.
Дополнительно в защите предусматриваются сигнальные органы, дающие сигналы о срабатывании устройства защиты в целом, а в ряде случаев и отдельных его частей, а также иногда и специальные устройства для их проверки. Учитывая изложенное, в защиту в более широком смысле включают также вторичные цепн ТА и TV, каналы связи, а также цепи оперативного тока (питания и отключения), и другие вспомогательные устройства.
Бесперебойная работа электроэнергетических систем обеспечивается применением как релейной защиты, так и ряда других устройств противоаварийной автоматики. Работа многих нз этих устройств связана с работой релейной защиты; все они входят в кибернетическую систему управлений электроэнергетической системой прн нарушениях ее нормальных режимов работы.
