Общие сведения. Выше отмечалось, что логические функции и их аргументы принимают значение лог.0 и лог.1

Выше отмечалось, что логические функции и их аргументы принимают значение лог.0 и лог.1. При этом следует иметь в виду, что в устройствах лог.0 и лог.1 соответствует напряжению определенного уровня (либо формы). Наиболее часто используется два способа физического представления лог.0 и лог.1: потенциальный и имульсный.

При потенциальной форме (рис. 2.1,а и 2.1,б) для представления лог.0 и лог.1 используется напряжение двух уровней: высокий уровень соответствует лог.1 (уровень лог.1) и низкий уровень соответствует лог.0 (уровень лог.0). Такой способ представления значений логических величин называется положительной логикой. Относительно редко используют так называемую отрицательную логику, при которой лог.1 ставят в соответствии низкий уровень напряжения, а лог.0 - высокий уровень. В дальнейшем, если это не оговаривается особо, будем пользоваться только положительной логикой.

При импульсной форме лог.1 соответствует наличие импульса, логическому 0 - отсутствие импульса (рис.2.1, в).

Заметим, что, если при потенциальной форме соответствующая сигналу информация (лог.1 либо лог.0) может быть определена практически в любой момент времени, то при импульсной форме соответствие между уровнем напряжения и значением логической величины устанавливается в определенные дискретные моменты времени (так называемые тактовые моменты времени), обозначенные на рис.2.1,в целыми числами t = 0, 1, 2,...

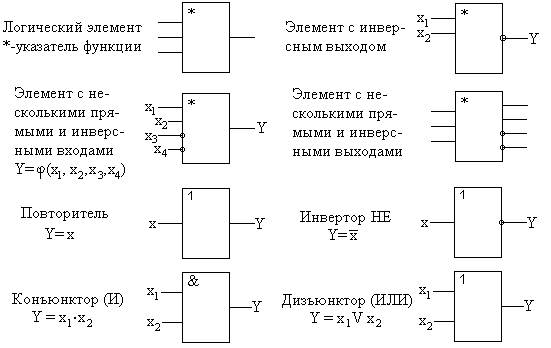

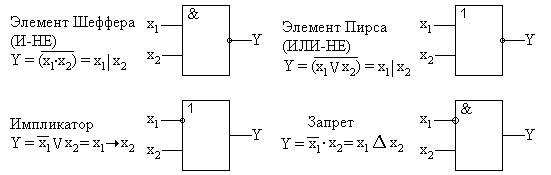

Общие обозначения логических элементов.
