Оси и валы

Детали передач

Детали передач, как отмечалось, служат для передачи Движения, изменения скорости, мощности и направления движения. К ним относятся: оси и валы; опоры осей и валов; муфты; передачи; передаточные механизмы; редукторы.

Оси и валы поддерживают в пространстве вращающиеся детали и части машин. При этом оси только поддерживают вращающиеся части в пространстве, а валы не только поддерживают, но и придают им вращательное движение (рис. 1.13).

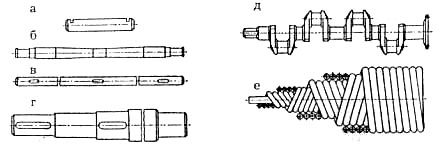

Рис. 1.13. Оси и валы

Оси проще по конструкции, чем валы, могут быть неподвижными (а), подвижными, вращающимися вместе с деталями (б). Валы по конструкции соответственно сложнее и при работе всегда вращаются. Оси чаще имеют цилиндрическую форму. Валы же бывают прямые, коленчатые и реже гибкие. Прямые валы (в, г) — цилиндрической формы, в поперечнике имеют круглое, реже — кольцевое сечение. Различные части валов имеют разный диаметр и назначение. Опорными частями валов являются шип (при горизонтальном) и пята (при вертикальном) расположении вала (см. рис. 1.14, г). Для закрепления деталей валы имеют шпоночные канавки, отверстия, протоки, заплечики, резьбовые участки, шлицы и т. п. Иногда вместе с валом изготавливаются червячные и зубчатые колеса.

Валы коленчатые (д) бывают с одним или несколькими коленами.

Гибкие валы (е) изготавливаются из стального проволочного сердечника и предохранительного рукава, внутри которого в пространстве, заполненном смазкой, вращается сердечник.
