Окраска переходом

Покраска MOBIHEL базисным миксом.

5.6.4.1. Предварительная обработка поверхности. Грунтованную только по 2К технологии окрашиваемую поверхность необходимо обезжирить MOBIHEL антисиликоновым чистящим средством, а затем удалить с неё пыль при помощи антистатической салфетки.

5.6.4.2. Приготовление MOBIHEL базисного микса к нанесению. Взять приготовленный на установке подбора цвет, тщательно перемешать и добавить до 60 % MOBIHEL разбавителя для базы 3100 (18 - 20°С) или MOBIHEL разбавителя для базы 3300 (27 - 40°С). Вязкость полученной смеси должна составлять 20 - 22².

5.6.4.3. Нанесение MOBIHEL базисного микса на окрашиваемую поверхность. В целом технология нанесения базисного микса аналогична технологии нанесения основы металлик (См. пункт 5.6.3.3.). Расход базисного микса составляет 0,5 л на 5,7 м² окрашиваемой поверхности при толщине нанесения 12-20 мкм.

Техника окраски «переходом» применяется при частичной покраске участков кузова автомобиля MOBIHEL основой металлик либо MOBIHEL базой микс. с целью скрыть незначительные отличия в цвете окрашиваемого участка и старого покрытия.

При покраске переходом часть новой покрывной эмали ложится на старую заматированную поверхность. Частицы алюминия могут лечь неправильно на старую эмаль, или же размеры частиц алюминия старой и наносимой автоэмалей могут не совпадать. В таких случаях будет видна граница устранённого дефекта. Чтобы этого избежать при покраске переходом MOBIHEL предлагает MOBIHEL бесцветную базу – бесцветное покрытие, применяемое для создания эффекта плавного перехода.

5.6.5.1. Необходимо проверить оттенок подобранного по MOBIHEL системе подбора цвета пробным распылением на тест-карту и покрытием лаком. При значительном отличии довести цвет на MOBIHEL системе подбора. Следует иметь в виду, что цвет, оттенок и яркость металлика значительно зависят от способа распыления (угла наклона пистолета, расстояния от пистолета до окрашиваемой поверхности), рабочей вязкости, количества разбавителя, диаметра сопла пистолета, давления воздуха, технологии нанесения («мокрое по мокрому» или «по сухому»).

5.6.5.2. Предварительная обработка поверхности. Грунтованную только по 2К технологии окрашиваемую поверхность исправленного дефекта необходимо обезжирить MOBIHEL антисиликоновым чистящим средством, а затем удалить с неё оставшуюся пыль при помощи антистатической салфетки.

Выберете место, по которому будет происходить «переход». В качестве границы «перехода» рекомендуется выбирать такие места, как линия молдинга, сужение крыла над колёсной аркой и т.д. Если дефект находится на одной детали (например, на двери рядом с крылом), то область окраски должна захватывать обе сопряжённые детали.

Необходимо заматировать поверхность старого покрытия вокруг дефекта на расстоянии более 30 см при помощи шлифовки шлифволокном “SMIRDEX” (скотч-брайт fine) с пастой для матирования либо наждачной бумаги “SMIRDEX” Р 2000.

Обработать поверхность антисиликоном и удалить пыль при помощи антистатической салфетки.

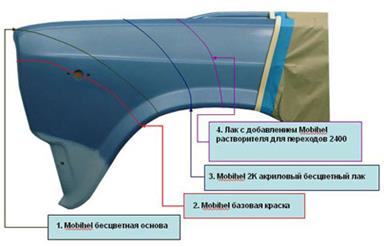

5.6.5.3. Нанесение на окрашиваемую поверхность MOBIHEL бесцветной базы. Наносят бесцветную базу при помощи пневматического распыления (подача воздуха только через воздушный фильтр – влагоотделитель) не доходя до границ заматированной поверхности. Перед нанесением разбавлять бесцветную базу нет необходимости (она готова к употреблению без добавления разбавителя либо отвердителя). Диаметр сопла пистолета 1,3 – 1,4 мм, давление 1-2 бара. Затем на отремонтированный дефект и бесцветную базу «по мокрому» наносится MOBIHEL база микс.

5.6.5.4. Нанесение на MOBIHEL бесцветную базу MOBIHEL базы микс. Нанесение MOBIHEL базы микс производится на MOBIHEL бесцветную базу «по мокрому». Наносят MOBIHEL базу микс при помощи пневматического распыления (подача воздуха только через воздушный фильтр – влагоотделитель). Наносят 2 соя общей толщиной 15-22 мкм (сухой слой). Третий слой наносят напылением (подробнее см. пункт 5.6.4.3.). Наносить следует так, чтобы не было четкой границы со старым покрытием. Не допускать выхода за заматированную площадь. Затем необходимо дождаться появления матового оттенка (10-15 мин/20˚C) и наносить акриловый бесцветный лак.

5.6.5.5. Нанесение MOBIHEL 2К или 2К HS акрилового бесцветного лака. Лаком покрывают только после того, как нанесенное базовое покрытие полностью станет матовым. Нанесение бесцветного лака производится при помощи пистолета RP с диаметром сопла 1,3 мм, давление воздуха 1-2 бара (подача воздуха только через воздушный фильтр – влагоотделитель), расстояние от пистолета до окрашиваемой поверхности составляет 20 см. Наносят 2К акриловый бесцветный лак в три этапа:

1-й этап. Для первого этапа 2К акриловый бесцветный лак готовят с добавлением 50% от объёма 2К автоэмали MOBIHEL 2К отвердителя 1100 и примерно 10% MOBIHEL 2К разбавителя 2100, используя MOBIHEL мерную линейку для объёмного смешивания 2:1. При этом нет необходимости измерять вязкость смеси, однако нужно помнить, что ёмкость, в которой происходит смешивание, должна быть с вертикальными стенками. Полученную смесь тщательно перемешать. После применения оставшийся отвердитель следует плотно закрывать. Первый слой наносится только на площадь дефекта. На первом этапе MOBIHEL 2К HS акриловый бесцветный лак наносится 2 слоя.

2-й этап. Оставшийся после первого этапа лак (т.е. уже смешанный с MOBIHEL 2К отвердителем 1100 в соотношении 2:1 и 10% MOBIHEL 2К разбавителя 2100) следует в 3 раза разбавить MOBIHEL 2К разбавителем для перехода 2400. Полученную смесь тщательно перемешать и нанести на границу первого лака и на заматированную площадь не доходя до границы матирования. Наносить в 2-3 слоя мокрым «по мокрому» с выдержкой между слоями 2-3 мин. Следует учесть, что при использовании разбавителя для перехода 2400 увеличивается вероятность возникновения потёков.

3-й этап. Для третьего этапа к оставшейся после проведения второго этапа смеси добавляется ещё некоторое количество MOBIHEL 2К разбавителя для перехода 2400. Полученную смесь тщательно перемешать и нанести на заматированную границу.

5.6.5.6. Сушка. Время полной сушки при 20°С 16 часов. При 60°С полностью – 30 мин.

5.6.5.7. Устранение дефектов покраски. При необходимости произвести устранение дефектов окраски полированием или перекраской после полного высыхания не ранее, чем через 3 суток. При ускоренной сушке (30 мин/60°С), устранение дефектов и перекраска возможны через 2 часа после охлаждения.

5.6.5.7. Меры безопасности. При окрашивании пользуйтесь индивидуальными средствами защиты соблюдайте меры предосторожности при работе с легко воспламеняемыми материалами.

5.6.6. Система MOBIHEL трёхуровневых покрытий.

Для получения ЛКП с эффектом перламутра разработана система MOBIHEL трёхуровневых покрытий. Приготовить материал для первого и второго уровней покрытия можно в ближайшей лаборатории подбора красок MOBIHEL.

5.6.6.1. Предварительная обработка поверхности. Грунтованную только по 2К технологии окрашиваемую поверхность необходимо обезжирить MOBIHEL антисиликоновым чистящим средством, а затем удалить с неё оставшуюся пыль при помощи антистатической салфетки.

Первый уровень (подложка) наносится материалом, составленным из компонентов системы подбора – пигментов MOBIHEL Базы MIX (300-е номера) – из которых собран интересующий цвет подложки. Для подложки можно использовать любую рецептуру из RAL каталога, или сделать самим желаемый вариант. Следует учесть, что у светлых тонов может быть плохая укрывистость.

Приготовленный материал необходимо разбавить MOBIHEL разбавителем для базы 3100 в соотношении примерно 2:1. Вязкость готовой смеси должна составлять 20-22². Окрашивание производится пневматическим распылением (подача воздуха только через воздушный фильтр – влагоотделитель), сопло 1,3 – 1,4 мм, давление сухого воздуха 2 бара. Наносят три слоя по технологии «мокрое по мокрому», при этом первых два слоя наносят нормальной толщины, а третий слой наносят напылением (подробнее см. пункт 5.6.4.2. и 5.6.4.3.). Второй уровень наносить через 10- 15 мин. когда окрашенная поверхность станет полностью матовой, но не сухой.

Вторым уровнем нанесите один из перламутров MOBIHEL базы микс (номера миксов 452, 460, т470, 471, 472, 480, 481 или смеси из них), предварительно смешав его с MOBIHEL разбавителем для базы 3100 на 60%. Вязкость готовой смеси должна составлять 20-22². Окрашивание производится пневматическим распылением (подача воздуха только через воздушный фильтр – влагоотделитель), сопло 1,3 – 1,4 мм, давление сухого воздуха 2 бара, диаметром подводящего шланга 8-9 мм. Наносят три слоя по технологии «мокрое по мокрому», при этом первых два слоя наносят нормальной толщины, а третий слой наносят напылением (подробнее см. пункт 5.6.4.2. и 5.6.4.3.). Акриловый бесцветный лак наносят через 10-15 мин. когда окрашенная поверхность станет полностью матовой.

Третьим уровнем является только 2К акриловый бесцветный лак (технологию нанесения см. в пункте 5.6.3.4.).

Сушка. Сушка изделий, окрашенных по технологии трёхслойных покрытий производится так же, как и сушка изделий, окрашенных MOBIHEL базой микс (см пункт. 5.6.5.6.).

При ремонтной окраске трёхслойными перламутрами единственно правильным вариантом решения вопроса является метод окраски плавным переходом. Для корректного нанесения данного покрытия необходимо соблюсти несколько правил:
1. Самостоятельно напылить несколько тест-панелей с различным количеством слоёв перламутровой краски второго слоя. Напомню, на подобных покрытиях цвет зависит от количества и толщины слоёв именно перламутровой эмали второго слоя. После нанесения тест панелей необходимо определить наиболее подходящую по цвету панель и установить количество слоёв второго слоя. К примеру - 3.
2. Поверхность подготавливается абсолютно идентично с окраской двухслойными покрытиями типа металлик или перламутр, но по площади заведомо большей, так как, Вам необходимо сформировать незаметный переход.
3. Наносите грунттон - базовую краску первого слоя до укрывания зоны ремонта и сделайте по этому слою небольшой выход. Можно добавить немного разбавителя для базовой краски, чтобы выход был наиболее плавным, но не далеко.
4. После высыхания первого слоя начинаете наносить перламутровую базовую краску второго слоя. Причём здесь необходимо быть очень внимательным. 1 слой наносите в область между основным слоем грунттона и переходом по нему. 2 слой распыляете как можно дальше с хорошим выходом и методом перехода. 3 слой приблизительно в границу 1 - го слоя.
Основная задача, чтобы в месте ремонта и полного слоя грунттона в конечном итоге получилось 3 слоя перламутра, а именно выход на неповреждённую часть краски всего 1 и тот довольно лёгкий не способный поменять оттенок покрытия.
Далее после хорошей выдержки, минимум 20 минут при 20 град. С, следует нанести 2К акриловый б/ц лак.

5.6.7. Технология покраски по системе MOBIHEL «Prestige».

Относится к системам трёхуровневых покрытий. Данная система позволяет создавать покрытия с эффектом «хамелеон».

Предварительная обработка. Грунтованную только по 2К технологии окрашиваемую поверхность необходимо обезжирить MOBIHEL антисиликоновым чистящим средством, а затем удалить с неё пыль при помощи антистатической салфетки.

1-й уровень – подложка или же базовое покрытие – составляет MOBIHEL база. В качестве базового покрытия MOBIHEL предлагает использовать MOBIHEL базу MIX 361 либо цвета RAL 3020,4004, 5022 и 6026, приготовленные на основе MOBIHEL базовых миксов.

Необходимо взять выбранный в качестве подложки цвет, тщательно перемешать и добавить до 60 % MOBIHEL разбавителя для базы 3100. Вязкость полученной смеси должна составлять 20 - 22².

Окрашивание производится пневматическим распылением (подача воздуха только через воздушный фильтр – влагоотделитель). MOBIHEL рекомендует для окраски базисным миксом пистолеты SATA типа HVLP с диаметром сопла 1,3 – 1,4 мм, давлением 2 бара, расходом 430 л/мин. Расход MOBIHEL базы микс составляет 1л на 11,4 м² при нанесении 2 слоёв толщиной 15 – 22 мкм сухой плёнки. Наносят два слоя «мокрым по мокрому» до достижения приемлемой укрывистости.

1-й слой. При нанесении базы необходимо придерживаться расстояния между пистолетом и окрашиваемой поверхностью, равного 12 – 14 см (допустимо до 16 см). Перед тем, как наносить 2-й слой необходимо дождаться матового эффекта на поверхности.

2-й слой. То же, что и при первом слое.

Через 10 – 15 мин. наносят покрытие MOBIHEL престиж. При этом поверхность, покрытая MOBIHEL базой должна быть матовой!

2-й уровень составляет покрытие MOBIHEL престиж. Серия MOBIHEL престиж представлена шестью вариантами: Brown Sand, Golden Forest, Green Ocean, Purple Rain, Silver Universe, Shining Stones. Совмещая различные подложки и цвета MOBIHEL престиж можно добиться множества оригинальных цветовых решений.

Взять выбранный вариант цвета из серии MOBIHEL престиж, тщательно перемешать и добавить до 60 % MOBIHEL разбавителя для базы 3100. Вязкость полученной смеси должна составлять 20 - 22².

Окрашивание производится пневматическим распылением (подача воздуха только через воздушный фильтр – влагоотделитель). MOBIHEL рекомендует для окраски базисным миксом пистолеты SATA типа HVLP с диаметром сопла 1,3 – 1,4 мм, давлением 2 бара, диаметром подводящего шланга 8-9 мм расходом 430 л/мин. Расход MOBIHEL престижа составляет 1л на 11,4 м² при нанесении 2 слоёв толщиной 15 – 22 мкм сухой плёнки. Наносят два слоя «мокрым по мокрому».

Следует помнить, что данное покрытие не обладает укрывистостью! Так же на данные цвета нет составляющих миксов и, соответственно, цвет серии MOBIHEL престиж невозможно подобать при помощи имеющегося у MOBIHEL компьютерного подбора. Цвета MOBIHEL престиж продаются лишь в готовом виде.

1-й слой. При нанесении MOBIHEL престиж, как и в случае с базой микс, необходимо придерживаться расстояния между пистолетом и окрашиваемой поверхностью, равного 12 – 14 см (допустимо до 16 см). Пистолет следует держать перпендикулярно поверхности и не стоит менять направления нанесения автоэмали. Перед тем, как наносить 2-й слой необходимо дождаться матового эффекта на поверхности.

2-й слой. То же, что и при первом слое.

з-й слой. Напыление базовой эмали с целью предупреждения дефекта «яблочности».

Через 10 – 15 мин. наносят MOBIHEL 2К MS 2:1 б/ц лак. При этом поверхность, покрытая MOBIHEL престижем должна быть матовой.

В общем MOBIHEL престиж наносится в 2,5 слоя.

3-й уровень представляет собой MOBIHEL 2К бесцветный лак, который обеспечивает достаточный глянец и долговечность покрытия. Наносить бесцветный лак следует в 2-3 слоя. Первый слой лака наносят по истечении 10-15 мин. после нанесения MOBIHEL престиж.

Нанесение первого слоя MOBIHEL 2К акрилового бесцветного лака. MOBIHEL предлагает использовать пистолет RP с диаметром сопла 1,3 мм, давление воздуха 2,5 – 3 бар (подача воздуха только через воздушный фильтр – влагоотделитель), расстояние от пистолета до окрашиваемой поверхности составляет 20 см, диаметром подводящего шланга 8-9 мм. 2К MS б/ц лак наносится в 1 толстый слой. Затем окрашенную поверхность выдерживают в течении 15-20 мин. и сушат при 60°С в течении 30 мин. Можно произвести естественную сушку (20°С) первого слоя лака в течении 16 ч.

Нанесение последующих слоёв MOBIHEL 2К акрилового бесцветного лака. Когда покрытие с первым слоем лака полностью высохнет, его необходимо заматировать наждачной бумагой зернистостью Р1500- Р2000. Если покрытие сушилось при 60°С – после сушки перед матированием необходимо сделать выдержку 1 час.

После матирования нанести 2 слоя лака нормальной толщины с промежуточной выдержкой между слоями 10-15 мин.

Сушка: при 20°С = 16ч.; при 60°С = 30 мин. Перед высокотемпературной сушкой обязательна выдержка 15-30 мин.

Дата добавления: 2015-06-25
