Общие сведения о проектируемом устройстве

Введение

Для получения электрической энергии нужного вида часто необходимо преобразовывать энергию переменного тока в энергию постоянного тока. В этом случае применяются выпрямителями, которые являются источниками вторичного электропитания. Источник вторичного электропитания служит средством, для электропитания различных устройств. В ряде случаев возникает необходимость в усилении электрического сигнала. Для этой цели применяются усилители.

В данной работе производится расчет параметров и проектирование элементов усилителя слабых сигналов низкой частоты на транзисторах, а так же расчет элементов источника электропитания постоянного тока.

Данная задача проектирования усилителя низкой частоты (УНЧ) с блоком питания имеет многовариантное решение, поэтому инженер-проектировщик должен выбрать из всех решений оптимальное, учитывая стоимость материала, необходимого для конструирования УНЧ с блоком питания.

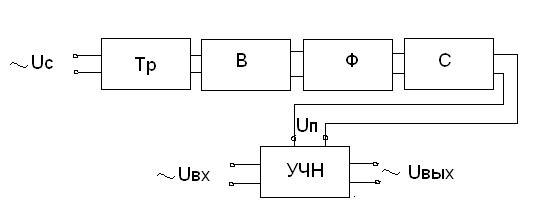

Маломощные источники питания, имеющие на выходе напряжения постоянного тока, широко используются в современных схемах автоматики, в радиоэлектронике, в преобразовательных устройствах, измерительной и вычислительной технике. В данной работе источник питания используется для питаний усилителя слабых сигналов низкой частоты на транзисторах (УЧН). Источник электропитания постоянного тока в общем случае можно представить состоящим из следующих основных блоков: трансформатора (Тр), вентильного устройства (В), сглаживающего фильтра (Ф), стабилизатора (С). Блок-схема источника питания, нагруженного на однокаскадный усилитель представлена на рисунке.

Трансформатор предназначен для преобразования напряжения питающей

сети в другое переменное напряжение, которое затем выпрямляется. Кроме того, трансформатор электрически изолирует цепи переменного и постоянного тока.

Выпрямительное устройство состоит из вентилей, соединённых по определённой схеме и служащих для обеспечения процесса выпрямления, а также сглаживающего фильтра, который ослабляет пульсации, т.е. уменьшает переменную составляющую в выпрямленном напряжении.

Стабилизатор обеспечивает постоянство выходных напряжений или токов с определённой точностью, поскольку современная аппаратура потребителей электрической энергии предъявляет высокие требования к постоянству выходных параметров источника питания.

Расчёт источника питания может быть осуществлен после проектирования и расчёта усилителя низкой частоты.
