Компатор и мультивибраторр. Компаратор – устройство сравнения двух сигналов

Компаратор – устройство сравнения двух сигналов. Компаратор изменяет скачком уровень выходного сигнала, когда непрерывно изменяющийся во времени выходной сигнал становится выше или ниже определенного уровня.

Компараторы бывают цифровые и аналоговые (сравнивает напряжения)

Диоды служат для защиты входов ОУ от перегрузки напряжения. При U = 100В диоды не открываются.

Часто на одном входе компаратора фиксированноеU_вх. Компаратор сравнивает входные напряжения и усиливает их разность с К_и = 10⁴ -10⁵. Т.е. при малейшем превышении одного сигнала над другим на выходе получаем maxсигнал положительной или отрицательной полярности. Благодаря высокому коэффициенту усиления схема переключается при очень малой величине разности напряжений , поэтому она пригодна для сравнения двух напряжений с высокой точностью.

Работа компаратора при сравнении двух напряжений поясняется диаграммой:

С целью увеличения быстродействия в специа-лизированные компараторы (СА) вводят дополнительные форсирующие Re цепочки, которые могут приводить к возникновению нелинейности при работе ОУ, что несущественно для компаратора. Т.е. ОУ может работать как компаратор.

Недостаток компаратора: недостаточно чёткое срабатывание при медленно изменяющихся и защищённых входных сигналах.

Мультивибратором (генер.прямоугольной формы) называется генератор периодически повторяющихся импульсов прямоугольной формы. Мультивибратор является автогенератором и работает без подачи входного сигнала. Рассматриваемый генератор является симметричным и для него длительность импульса и паузы равны t_и=t_n=R₂C×ln(1+ ), при R₃=R₄t_и=t_п=R₂C×ln3, период повторения импульсов Т_п=(t_и+t_п)=2t_и, скважность Q= . Изменяя t=R₂C и величины R₃, R₄, можно регулировать длительность, частоту и амплитуду импульсов.

Предположим, что на выходе напряжение +12В, а на неинвертирующем входе +2В. Конденсатор заряжается через до +2В. Так как напряжение на инвертирующем входе становится больше, чем на неинвертирующем входе, происходит переброс триггера Шмита, на выходе устанавливается максимальное отрицательное напряжение (-12В), на неинвертирующем входе -2В. Конденсатор перезаряжается через до -2В и т.д.

24. Генераторы гармонических колебаний генераторы

Генераторами называются электронные схемы, формирующие переменные напряжения требуемой формы. Генератор можно получить из усилителя, охватив его положительной ОС. Автогенераторами называют генераторами с независимым возбуждением.

Усиление – это процесс преобразования энергии источника питания по закону входного сигнала, а генераторы осуществляют преобразование энергии источника питания в переменное напряжение требуемой частоты.

Для возникновения генерации необходимо выполнение двух условий:

-баланс фаз – фазовые сдвиги сигнала, создаваемые усилителем и звеном ПОС должны быть кратны . .
баланс амплитуд – произведение коэффициента усиления и коэффициента ОС , т.е. усилитель должен компенсировать все потери с цепи ОС.

Генератор гармонических (синусоидальных) колебаний на ОУ

(LC-генератор)

Баланс фаз означает, что колебания в замкнутой системе могут возобновляться только тогда, когда фаза выходного напряжения схемы ОС и фаза входного напряжения совпадают. Баланс амплитуд означает, что для возбуждения генератора усилителю необходимо компенсировать потери в схеме ОС.

Регулируя , добиваемся равенства ПОС и ООС, что выражается в наличии на выходе незатухающих и неискаженных гармонических колебаний.

Недостаток: большие масса и объем для частот ниже нескольких кГц.

Для получения колебаний низкой частоты (менее 1 кГц) приходится использовать большие значения L и C, что увеличивает габариты и массу устройства. Для этого используют LC-генератор с мостом Вина.

Мост Вина не осуществляет сдвига фаз на резонансной частоте. Для возникновения незатухающий колебаний необходимо выполнение следующих условий:

Для получения гармонических колебаний с малыми искажениями используют инерционно-нелинейную цепь ООС. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается R3 (термистор) или увеличивается R4 (позистор).

Стабильность такого генератора , а если необходима более высокая стабильность , используется кварцевый генератор.

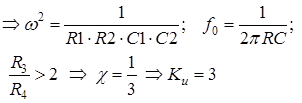

Условие баланса амплитуд:

RC-генераторы.

Для получения гармонических колебаний низкой и инфранизкой частот (от нескольких сотен килогерц до долей герц) применяют RC -генераторы.

Представленная RС-цепь не осуществляет сдвига по фазе передаваемого сигнала на квазирезонансной частоте, т.е. . Эта схема включается между выходом усилителя и неинвертирующим входом ОУ. Элементу и предназначены для получения требуемого коэффициента усиления. В схеме возникают автоколебания при соотношении , частота которых определяется формулой Если и , то частоту автоколебаний определяют из соотношения , причем должно быть выполнено условие

Для получения гармонических колебаний с малыми искажениями используют инерционно-нелинейную цепь ООС. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление или увеличивается . Поэтому вместо включается миниатюрный полупроводниковый терморезистор или вместо - металлический терморезистор.

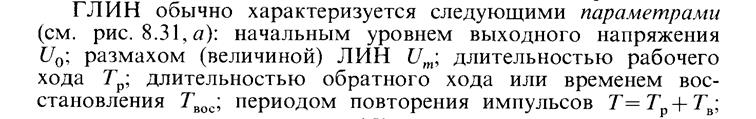

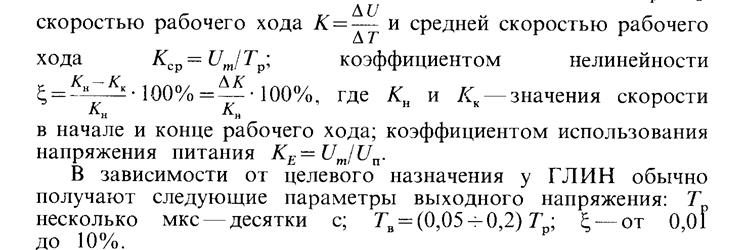

Генераторы линейно изменяющихся напряжений
