RS – триггеры

RS–триггер имеет два управляющих входа S (set) и R (reset), с помощью которых выполняются установки триггера в то или иное состояние (рис. 3. 2, а):

Q = 1 при S =1 и R =0 (установка триггера);

Q = 0 при S =0 и R =1 (сброс триггера);

Qn + 1 = Qn при S = R =0 (режим хранения предыдущего состояния);

S = R =1 – запрещенная комбинация управляющих сигналов, которая

может привести к неопределенному состоянию триггера.

Учитывая связь текущего состояния триггера Qn+1 с предыдущим состоянием Qn при различных комбинациях управляющих сигналов S и R, из табл. 3. 1 можно сформировать сокращенную таблицу истинности (табл. 3. 2). Рассматриваемый триггер является асинхронным, т.к. изменение его состояния происходит непосредственно с поступлением управляющих сигналов. Принцип работы асинхронного RS-триггера поясняется временными диаграммами, показанными на рис. 3. 3.

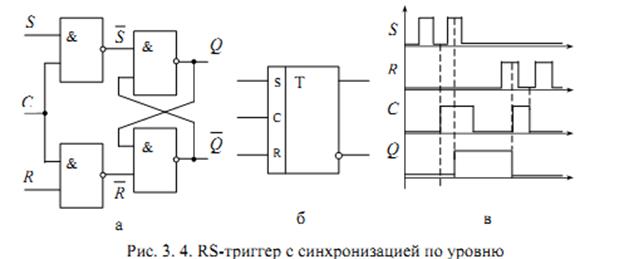

Схемотехнически RS-триггер может быть реализован на элементах 2ИЛИ-НЕ (рис. 3. 2, б) и 2И-НЕ (рис. 3.2, в) с использованием перекрестных положительных обратных связей. В триггере на элементах 2И-НЕ изменение состояния происходит при низких уровнях сигналов S и R. В синхронных RS-триггерах могут быть использованы различные способы синхронизации. На рис. 3. 4, а и б показаны схемотехническая реализация и условное обозначение RS-триггера с синхронизацией по уровню (высокому). На рис. 3. 4, в приведены диаграммы работы такого триггера. Изменение состояний происходит только при высоких уровнях сигнала синхронизации С.

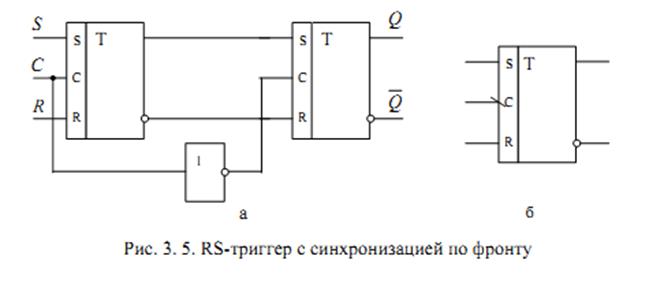

В RS-триггере с синхронизацией по фронту изменение состояния происходит в момент изменения уровня сигнала С. При этом возможна синхронизация как по переднему, так и по заднему фронту (срезу). Такие триггеры строятся по двухступенчатой схеме и в них процессы приема и записи данных разделены во времени. Схема триггера с синхронизацией по заднему фронту и его условное обозначение приведены на рис. 3. 5.
