Геометрическим способом

Определение равнодействующей

Тема 1.2. Плоская система сходящихся сил.

Знать геометрический способ определения равнодействующей системы сил, условия равновесия плоской системы сходящихся сил.

^ Уметь определять равнодействующую, решать задачи на рав­новесие в геометрической форме.

Плоская система сходящихся сил

Система сил, линии действия которых пе­ресекаются в одной точке, называется сходя­щейся (рис. 2.1).

Необходимо определить равнодействую­щую системы сходящихся сил (F₁; F₂; F₃; …; F_n ), n — число сил, входящих в систему.

По следствию из аксиом статики, все си­лы системы можно переместить вдоль линии действия, и все силы окажутся приложенными в одной точке.

Рис.

Равнодействующая сходящихся сил

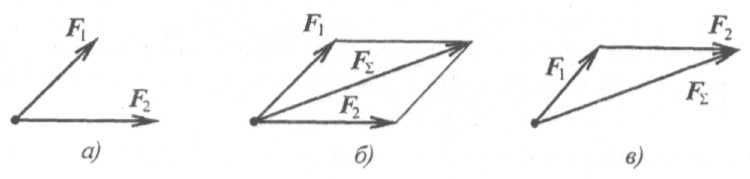

Равнодействующую двух пересекающихся сил можно опреде­лить с помощью параллелограмма или треугольника сил (4-я ак­сиома) (рис. 2.2).

Рис.

Используя свойства векторной суммы сил, можно получить равнодействующую любой сходящейся системы сил, складывая последовательно силы, входящие в систему. Образуется многоугольник сил (рис. 2.3). Вектор равнодействующей силы соединит начало первого вектора с концом последнего.

При графическом способе определения равнодействующей век­торы сил можно вычерчивать в любом порядке, результат (величина и направление равнодействующей) при этом не изменится.

Рис.

Вектор равнодействующей направлен навстречу векторам сил-слагаемых. Такой способ получения равнодействующей называют геометрическим.

Замечание. При вычерчивании многоугольника обращать внимание на параллельность сторон многоугольника соответствую­щим векторам сил.
