Методические указания к выполнению работы. 1 .Макет лабораторной работы (№1)

1.Макет лабораторной работы (№1)

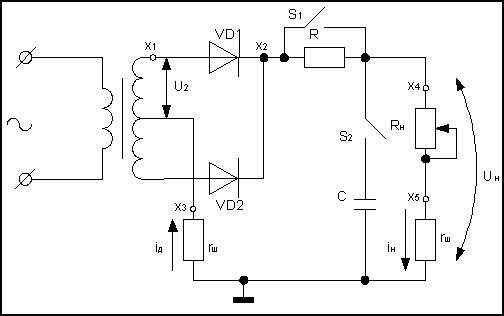

Рис. 1.2 Макет лабораторной работы №1.

Данные выпрямителя: VD1, VD2 - КД209,R=62 Ом, С=47мкФ,r_ш=1 Ом.

2. Установить максимальный ток нагрузки Iн, повернув руч­ку "r_н" в крайнее правое положение. Отжать кнопки коммутатора и, пользуясь входами Yl- Y4, снять осциллограммы в контроль­ных точках схемы х1 - х4 выпрямителя при активной нагрузке (S₁ нажата, S₂ отжата) и при наличии фильтров: С (S₁ и S₂ нажаты), RC (S₁ отжата, S₂ нажата). Масштаб по оси напряжений (токов) устанавливается путем умножения масштаба осциллографа на ко­эффициент передачи коммутатора. Коэффициент передачи ком­мутатора устанавливается путем измерения одной и той же вели­чины напряжения с и без коммутатора.

3. Исследование внешних характеристик выпрямителя u_h =f(Iн) при активной нагрузке, с С-фильтром, с RC-фильтром (по­ложение переключателей S₁, S₂ см п.2). Ток нагрузки Iн регулиро­вать ручкой "r_h", а его значение определять путем измерения па­дения напряжения на шунте r_ш =1 Oм в контрольной точке х5.

4. Используя данные выпрямителя п.1, результаты исследо­ваний п. 2, 3 и таблицу П.1 (приложение 1) рассчитать параметры и характеристики выпрямителя с R и RC реакцией нагрузки.

Все данные расчетов свести в таблицу. Сравнить экспери­ментальные и теоретические данные, объяснить их расхождения.
