Методические указания к выполнению работы. 1. Макет лабораторной работы (№3)







1. Макет лабораторной работы (№3).

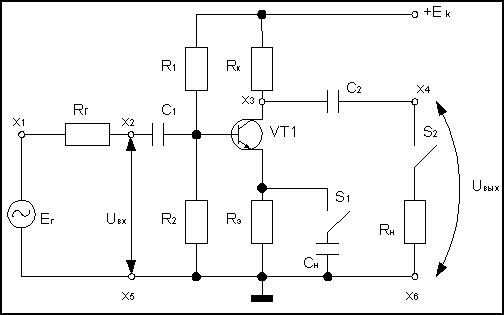

Рис. 3. 4. Макет лабораторной работы №3.



Данные каскада: Ek=15 B; Rг =1 кОм; R1=30 кОм; R2=3 кОм; Rk=1,5 кОм; Rэ=160 Ом; Rн=3 кОм; Cн=4,7 нФ; С1=6,8 мкФ; С2=3,3 мкФ; VT1 = KT315 Г.



2. Измерить напряжение на коллекторе транзистора по отноше­нию к общей шине, рассчитать ток покоя коллектора и режим работы транзистора по постоянному току.



3. Снять и построить передаточные (амплитудные) характери­стики Uвых=f(Uвх) при замкнутом ключе S1 в режиме холостого хода (кнопка S2 - отжата) и с нагрузкой (S2 — нажата). Для снятия харак­теристик установить частоту входного сигнала f = 1 кГц с помощью переключателя "кГц (a)". Входные напряжения Uвх устанавливать от минимального до максимального значения с помощью ручки "Ег". Значения напряжений Uвх и Uвых снимать в контрольных точках Х2 и Х4, и измерять с помощью цифрового вольтметра (по переменному току!).

4. Подключить к контрольным точкам Х2 и Х4 гнезда "Y1(I)" и "УЗ(II)" осциллографа. Кнопки S1 и S2 нажаты. Изменяя ручкой "Ег" входное напряжение от минимального до максимального значения, можно наблюдать появление искажений сигнала на выходе усилителя. Зарисовать осциллограммы в контрольной точке х4 до и после появления искажений. Зафиксировать значения напряже­ний Uвх мах и Uвых max при помощи цифрового вольтметра (в момент появления искажений формы напряжения Uн).

5. Определить экспериментальным путем входное сопротивле­ние каскада. Резистор Rг = 1 кОм играет роль внутреннего сопротив­ления источника сигнала. Кнопки S1 и S2 нажаты. Установить при частоте f = 1 кГц напряжение на входе Uвх =0,5*Uвхмах (точка х2) c помощью ручки "Ег". Затем измерить значения напряжений Ег в контрольной точке х1.

6. Определить экспериментальным путем выходное сопротив­ление усилителя (используя тот же режим по входу, что и в п.5), из­мерив выходное напряжение усилителя в режиме холостого хода Eхх (S2 - отжата) и с нагрузкой Uн (S2 - нажата).

7. Определить коэффициент усиления каскада по току ki;.

8. Снять и построить АЧХ Квых = Квых(f) при включенной нагрузке (кнопка S2 - нажата) и отсутст­вии обратной связи (кнопка S 1 - нажата). Характеристика снимаются путем измерения напряжения Uвых при Uвх=0,5Uвх max. Напряжение Uвх поддерживается постоянным с помощью ручки "Ег" при изменении час­тоты от 0.08 кГц до 20 кГц переключателем "кГц (a)".

АЧХ строить в полулогарифмическом масштабе:

к- линейный, а f- логарифмический масштабы.

По частотным характеристикам определить:

- коэффициент усиления в области СЗЧ;

- полосу пропускания каскада с ОЭ.

9. Определив положение рабочей точки каскада по постоянному току, рассчитать h- параметры транзистора, составить схему замещения каскада в области СЗЧ и по ней получить теоретические значе­ния входного и выходного сопротивлений, коэффициенты усиления по напряжению, по току и мощности. Сравнить их значения с экспериментальными (данные свести в таблицу) и объяснить расхождения.

3. Содержание отчета

1. Схема усилительного каскада с ОЭ.

2. Таблицы, графики и расчеты, полученные в ходе выполнения лабораторной работы.

3. Выводы по работе.

4. Контрольные вопросы

1. Назовите назначение каждого элемента схемы каскада с ОЭ.

2. Назовите качественные показатели работы усилителя.

3. Чем обусловлено искажение формы выходного сигнала?

4. Поясните форму кривой АХ усилительного каскада.

5. Поясните форму кривой АЧХ усилительного каскада.
