Составление схемы очистки семян

Для составления схемы (или последовательности) очистки семян необходимо прежде всего определить рабочие признаки по которым возможно разделение смеси, и размер рабочих элементов, способных отделить один компонент от другого. Часто предлагается несколько способов разделения смеси. В этом случае предпочтение отдают тому, при котором разделение компонентов произойдет с большей скоростью (производительностью). Так, разделение смеси по толщине производится решетами с продолговатыми отверстиями, а они обеспечивают более высокую производительность, чем, скажем, решета с круглыми отверстиями, и тем более триер, ячейки которого ведут поштучный отбор семян. Поэтому если возможно разделение и по толщине, и по ширине, и по длине, то предпочтение необходимо отдать первому варианту.

Но чтобы получить наглядное представление о возможностях разделения по тому или иному признаку, прежде всего необходимо построить вариационные кривые всех компонентов смеси. Взаимное расположение вариационных кривых основной культуры и засорителей может показать вероятную степень разделения и позволяет определить размеры рабочего элемента для отделения сорняков.

Если, например, вариационные кривые, построенные для толщины семян, не перекрываются (рис. 9, а), то отделить крупные примеси можно решетами с размером продолговатых отверстий х_в, а мелкие ‑ х_н.

При частичном перекрытии вариационных кривых (рис 9, б) полное отделение примесей возможно лишь при условии отхода части семян основной культуры с примесями. Рабочие размеры решет в этом случае подбирают так, чтобы обеспечить требуемую чистоту семян и не допустить больших потерь зерна.

Когда вариационные кривые полностью перекрываются (рис. 9, в), то отделение примесей по данному признаку невозможно и следует перейти к построению кривых по другому физико-механическому свойству.

Для построения вариационных кривых используется уравнение (12), в которое нужно подставить числовые характеристики (х_ср и s) для каждого компонента смеси. Числовые характеристики могут быть определены экспериментальным путем, но чаще их берут из литературных источников. Для поиска значений числовых характеристик успешно может быть использована база данных ЭВМ.

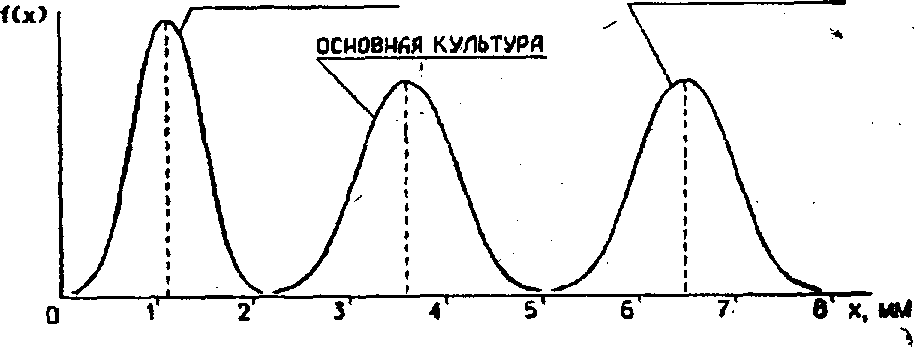

МЕЛКИЕ ПРИМЕСИ КРУПНЫЕ ПРИМЕСИ а	Рис. 9. Характерные соотношения между размерами семян основной культуры и примесей а ‑ вариационные кривые не пересекаются; б ‑ частичное пересечение вариационных кривых; в ‑ полное пересечение кривых
б
в

После построения вариационных кривых можно перейти к выбору верхнего (х_в) и нижнего (х_н) значений рабочего элемента, разделяющего смесь (рис. 10). Два значения (х_в и х_н) выбирают потому, что примеси (крупные и мелкие) оказываются обычно и по левую, и по правую сторону от основной культуры. Но если даже вариационных кривых сорных примесей с какой-либо стороны от основной культуры не окажется, то тем не менее оба рабочих органа с элементами х_н и х_в будут нужны. Дело в том, что в состав смеси обычно входят частицы постороннего сора (комки почвы, головки сорняков, обмолоченные колоски и т. п.). Построить (вариационную кривую для них невозможно, но отделять необходимо. Для этой цели, в частности, часто используются решета А, Б и Б₂ (рис. 4, 5), которые подбирают так, чтобы почти все зерна основной культуры проходили через их отверстия. Тогда все частицы крупнее х_в будут отделены от основной культуры.

Рис.10. Выбор размеров рабочих элементов, разделяющих смесь

Верхние и нижние значения рабочего элемента стремятся выбрать так, чтобы лучше освободить смесь от примесей и меньшее количество семян основной культуры направить в отходы (вместе с примесями). Разумеется, до расчета окончательных результатов, к которым приведет выбор х_н и х_в, нельзя быть уверенным в том, что определение произведено правильно. Если очистка семян окажется неудовлетворительной (либо по засоренности, либо по уровню потерь зерна), то необходимо изменить выбранные значения х_в и х_н так, чтобы устранить обнаруженные недостатки. После выбора х_н и х_в по всем предполагаемым признакам разделения смеси можно приступать к расчету результатов очистки семян.
