Эффект Холла. Конечно, это очень странно, что в веществе, где единствен­ными более или менее свободными объектами являются элект­роны

Конечно, это очень странно, что в веществе, где единствен­ными более или менее свободными объектами являются элект­роны, электрический ток вызывается дырками, которые ведут себя как положительные частицы. Мы хотим поэтому описать опыт, который довольно явно свидетельствует, что знак носи­теля электрического тока может быть положительным. Пусть имеется брусок, изготовленный из полупроводящего вещества (или из металла), и мы прикладываем к нему электрическое поле, чтобы вызвать ток в каком-то направлении, скажем в го­ризонтальном (фиг. 12.6).

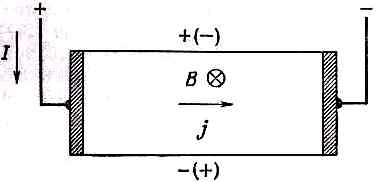

Фиг. 12.6. Эффект Холла возникает при действии магнитных сил на носи­тели.

Сверху и снизу указаны знаки заряда при положительных и отрицательных (в скобках) носителях.

Пусть мы также приложили к бруску магнитное поле под прямым углом к току, скажем, чтобы оно уходило в плоскость чертежа. Движущиеся носители будут испытывать действие магнитной силы q (vXВ). А так как средняя скорость дрейфа направлена либо направо, либо на­лево (смотря по тому, каков знак заряда носителя), то дейст­вующая на носители средняя магнитная сила будет направлена либо вверх, либо вниз. Впрочем, нет! При выбранных нами направлениях тока и магнитного поля магнитная сила, дейст­вующая на движущийся заряд, всегда будет направлена вверх. Положительные заряды, движущиеся в направлении j (направо), подвергнутся действию силы, направленной вверх. А если ток переносится отрицательными зарядами, то они будут двигаться влево (при том же знаке тока проводимости) и также испыты­вают действие силы, направленной кверху. Но после установ­ления тока никакого движения носителей вверх не будет, по­тому что ток может течь только слева направо. Вначале не­сколько зарядов могут потечь вверх, образовав вдоль верхнего края полупроводника поверхностную плотность заряда и оста­вив равную по величине и обратную по знаку поверхностную плотность заряда на нижней грани кристалла. Заряды на верх­ней и нижней поверхностях будут накапливаться до тех пор, пока электрические силы, с которыми они действуют на движу­щиеся заряды, в точности погасят (в среднем) действие магнит­ной силы, и установившийся ток пойдет по горизонтали. Заряды на верхней и нижней поверхностях создадут по вертикали попе­рек кристалла разность потенциалов, которую можно измерить высокоомным вольтметром (фиг. 12.7).

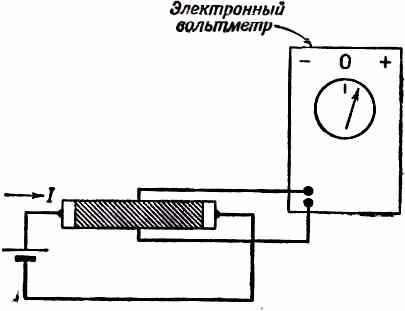

Фиг. 12.7. Измерение эффекта Холла.

Знак разности потенциа­лов, отмечаемый вольтметром, будет зависеть от знака носите­лей зарядов, ответственных за ток.

Когда впервые ставились эти опыты, считалось, что знак разности потенциалов окажется отрицательным, как и поло­жено отрицательным электронам проводимости. Поэтому все были очень удивлены, обнаружив, что у некоторых веществ знак разности потенциалов совсем не тот. Дело выглядело так, словно носитель тока — частица с положительным знаком. Из наших рассуждений о примесных полупроводниках ясно, что полупроводник n -типа обязан вызывать знак разности потен­циалов, свойственный отрицательным носителям, а полупро­водник p -типа должен вызывать разность потенциалов противо­положного знака, поскольку ток создается положительно заря­женными дырками.

Открытие аномального знака разности потенциалов в эффек­те Холла сначала было сделано не в полупроводнике, а в ме­талле. Считалось, что уж в металлах-то проводимостью всегда занимаются электроны, и вдруг оказалось, что у бериллия знак разности потенциалов не тот. Теперь ясно, что в металлах, как и в полупроводниках, при некоторых обстоятельствах «объектами», ответственными за проводимость, оказываются дырки. Хотя в конечном счете в кристалле движутся электроны, тем не менее соотношение между импульсом и энергией и отклик на внешнее поле в точности такие, каких следовало бы ожидать, если бы электрический ток осуществлялся положительными частицами.

Поглядим, нельзя ли качественно оценить, какая разность потенциалов может быть получена при эффекте Холла. Если ток через вольтметр (см. фиг. 12.7) пренебрежимо мал, то заряды внутри полупроводника должны двигаться слева направо и вертикальная магнитная сила должна в точности гаситься вертикальным электрическим полем, которое мы обозначим x_┴ (индекс означает «поперечный»). Чтобы это электрическое поле уничтожало магнитные силы, должно быть

Припоминая связь между скоростью дрейфа и плотностью электрического тока, приведенную в (12.6), получаем

Разность потенциалов между верхом и низом кристалла равна, естественно, этой самой напряженности электрического поля, умноженной на высоту кристалла. Напряженность электриче­ского поля в кристалле x_┴ пропорциональна плотности тока и напряженности магнитного поля. Множитель пропорциональ­ности 1/qN называется коэффициентом Холла и обычно изобра­жается символом R_H. Коэффициент Холла зависит просто от плотности носителей при условии, что носители одного знака находятся в явном большинстве. Поэтому измерение эффекта Холла дает удобный способ опытным путем определять плот­ность носителей в полупроводнике.
