Туннельные диоды

Туннельный диод – это полупроводниковый диод на основе вырожденного полупроводника, в котором туннельный эффект приводит к появлению на вольт-амперной характеристике при прямом напряжении участка с отрицательным дифференциальным сопротивлением.

Для изготовления туннельных диодов используют полупроводниковый материал с очень высокой концентрацией примесей (10¹⁸…10²⁰ См^-3), вследствие чего получается малая толщина p–n - перехода (около 10^-2 мкм), что на два порядка меньше, чем в других полупроводниковых диодах, и сквозь тонкий потенциальный барьер возможно туннелирование свободных носителей заряда.

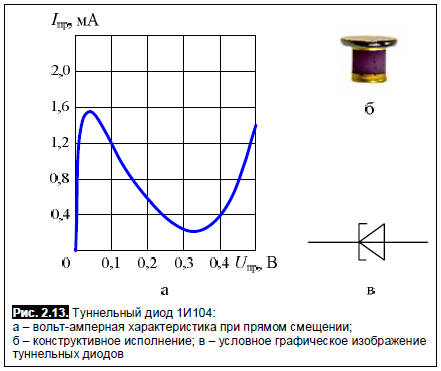

На рис. 2.13 представлена вольт-амперная характеристика типичного туннельного диода при прямом смещении.

Параметрами туннельных диодов являются (рис. 2.14, а):

1. Пиковый ток – значение прямого тока в точке максимума вольт-амперной характеристики;

2. Ток впадины – значение прямого тока в точке минимума вольт-амперной характеристики;

3. Отношение токов (для туннельных диодов из GaAs отношение , для германиевых 3…6);

4. Напряжение пика – значение прямого напряжения, соответствующее пиковому току;

5. Напряжение впадины –значение прямого напряжения, соответствующее току впадины;

6. Напряжение раствора – значение прямого напряжения на второй восходящей ветви, при котором ток равен пиковому току.

Работа туннельного диода иллюстрируется диаграммами, изображенными на рис. 2.14.

В равновесном состоянии системы уровень Ферми постоянен для обеих областей полупроводникового диода, поэтому другие энергетические уровни искривляются настолько сильно, что нижняя граница дна зоны проводимости области n -типа оказывается ниже верхней границы потолка валентной зоны области p -типа, и так как переход очень узкий, то носители заряда могут переходить из одной области в другую без изменения своей энергии, просачиваться сквозь потенциальный барьер, т.е. туннелировать (рис. 2.14, б).

В состоянии равновесия потоки носителей из одной области в другую одинаковы, поэтому результирующий ток равен нулю. Под воздействием внешнего поля энергетическая диаграмма изменится. При подключении прямого напряжения уровень Ферми и положение энергетических зон сместится относительно равновесного состояния в сторону уменьшения потенциального барьера и при этом степень перекрытия между потолком валентной зоны материала p -типа и дном зоны проводимости материала n -типа уменьшится (рис. 2.14, в). При этом в зоне проводимости материала n-типа уровни, заполненные электронами (ниже уровня Ферми) окажутся против незаполненных уровней в валентной зоне материала p- типа, что приведет к появлению тока, обусловленного большим количеством электронов, переходящих из n -области в р -область. Максимальное значение этого тока будет тогда, когда уровень Ферми материала n -типа и потолок валентной зоны материала р -типа будут совпадать (рис. 2.14, г). При дальнейшем увеличении прямого напряжения туннельное перемещение электронов из n -области в р- область начнет убывать (рис. 2.14, д), так как количество их уменьшается по мере уменьшения степени перекрытия между дном зоны проводимости материала п-типа и потолком валентной зоны материала р -типа. В точке, где эти уровни совпадают, прямой ток р–n -перехода достигнет минимального значения (рис.

2.14, е), а затем, когда туннельные переходы электронов станут невозможны (рис. 2.14, ж), носители заряда будут преодолевать потенциальный барьер за счет диффузии и прямой ток начнет возрастать, как у обычных диодов.

При подаче на туннельный диод обратного напряжения потенциальный барьер возрастает, и энергетическая диаграмма будет иметь вид, показанный на (рис. 2.14, з). Так как количество электронов с энергией выше уровня Ферми незначительно, то обратный ток р–n -перехода в этом случае будет возрастать в основном за счет электронов, туннелирующих из р -области в n -область, причем, поскольку концентрация электронов в глубине валентной зоны р-области велика, то даже небольшое увеличение обратного напряжения и связанное с этим незначительное смещение энергетических уровней, приведет к существенному росту обратного тока.

Рассмотренные процессы позволяют сделать вывод, что туннельные диоды одинаково хорошо проводят ток при любой полярности приложенного напряжения, т.е. они не обладают вентильными свойствами. Более того, обратный ток у них во много раз больше обратного тока других диодов. Это свойство используется в другом типе полупроводникового прибора - обращенном диоде.

Выводы:

1. Отличительной особенностью туннельных диодов является наличие на прямой ветви вольт-амперной характеристики участка с отрицательным дифференциальным сопротивлением. Это позволяет использовать туннельный диод в качестве усилительного элемента.

2. Туннельный эффект достигается за счет очень высокой концентрации примесей в p - и n -областях.

3. Так как возникновение туннельного тока нес вязано с инжекцией носителей заряда, туннельные диоды имеют малую инерционность и вследствие этого могут применяться для усиления и генерации высокочастотных колебаний.
